在 Altium Designer (AD) 软件中绘制原理图时放置元件，主要步骤如下（中文说明）：
1. 打开/创建原理图文件
- 在项目中双击现有原理图文件（
.SchDoc），或右键点击项目 > 添加新的原理图。
2. 访问元件库面板
- 方法一： 点击右侧面板标签栏的 “Components”（元件） 图标（通常显示为芯片符号）。
- 方法二： 顶部菜单栏 > “设计” (Design) > “浏览元件库” (.Browse Library)。
- 方法三： 使用快捷键
P,P（连续按两次P键）。 - 方法四： 在原理图空白处右键 > “放置” (Place) > “元件” (Part)。
3. 查找/选择要放置的元件
- 在“元件”面板中：
- 搜索框： 输入元件名称、描述或制造商型号关键字（如
电阻、LM358、Header 2x3）。 - 库选择器： 确保下拉菜单选择了正确的库（如
Miscellaneous Devices.IntLib、Miscellaneous Connectors.IntLib或你安装的自定义库）。 - 元件列表： 浏览或搜索到目标元件后，单击选中它。
- 搜索框： 输入元件名称、描述或制造商型号关键字（如
4. 放置元件到原理图图纸
- 方法一： 在“元件”面板中双击目标元件。
- 方法二： 在“元件”面板中选中元件，点击面板顶部的 “Place…” （放置…） 按钮。
- 方法三： 执行步骤 2 中的方法三或方法四后，会弹出“Place Part”（放置元件）对话框，点击 “...” 按钮浏览查找元件，找到后点击 “确定” (OK)。
- 放置操作：
- 光标会变成十字形并附着所选元件的符号。
- 移动光标 到图纸上合适的位置。
- 单击左键 放置元件。
- 放置后：
- 软件会自动“吸附”到下一个相同元件（连续放置模式）。
- 按
Esc键或右键单击 退出连续放置模式。 - 按
Tab键 在放置前或放置后修改元件属性（如标识符、值、封装）。
5. 调整元件方向（放置前或放置后）
- 旋转：
- 空格键 (Space)： 每按一次，元件逆时针旋转 90°（放置前或选中放置后的元件）。
- 镜像翻转：
- X 键： 水平镜像翻转（左右翻转）。
- Y 键： 垂直镜像翻转（上下翻转）。
- 操作时机： 在元件附着在光标上时（放置前）或选中已放置的元件后。
6. 修改元件属性（重要！）
- 放置前修改： 元件附着在光标上时，按
Tab键。 - 放置后修改：
- 双击 已放置的元件。
- 右键单击 元件 > “Properties”（属性）。
- 关键属性设置：
- Designator（标识符）: 元件唯一编号（如
R1,C2,U3）。通常按类别自动递增，但需检查/修改。 - Comment（注释）/Value（值）: 元件的主要描述或参数值（如
10k,0.1uF,LM358,LED）。 - Description（描述）: （可选）更详细信息。
- Footprint（封装）: 极其重要！ 指定该原理图符号对应的PCB封装（如
Resistor_Axial_DIN0207_L6.3mm_D2.5mm_P7.62mm_Horizontal，SOT-23-5）。必须与实际物理元件匹配。 - Parameters（参数）: （可选）添加额外参数（如电压、功率、制造商料号MPN）。
- Models（模型）: 确认封装模型（Footprint）已链接且正确。也可链接仿真模型等。
- Designator（标识符）: 元件唯一编号（如
7. 放置其他元件
- 重复步骤 3 - 6，放置电阻、电容、集成电路、连接器、电源符号等所有需要的元件。
关键提示
- 确保库已安装： 放置元件前，确认所需元件库（
.IntLib,.SchLib）已添加到当前工作区（Preferences>Data Management>File-based Libraries）。 - 优先使用集成库 (.IntLib)： 它们绑定了原理图符号和PCB封装，可靠性高。
- 关注标识符 (Designator)： 保持唯一性，避免重复。后续可通过 “工具” (Tools) > “标注” (Annotate Schematics) 自动排序。
- 务必指定封装 (Footprint)： 这是原理图和PCB关联的关键！确保封装正确且在PCB库中存在。
- 利用快捷键： 熟练使用
P,P（放置元件）、Space（旋转）、X/Y（镜像）、Tab（编辑属性）能极大提高效率。 - 网络标签和连线： 放置元件后，需要使用 “放置线” (Place Wire,
P,W) 或 “放置网络标签” (Place Net Label,P,N) 连接它们。
遵循以上步骤，你就能在 Altium Designer 的原理图中准确、高效地放置和配置元件了。
orcad绘制原理图放置器件的步骤解析
orcad绘制原理图时怎么放置器件？ orcad在绘制原理图时，需要从库中把元器件放置到原理图中，放置的方法如下： 第一步，执行菜单PlacePart，或者按快捷键P、或者点击右侧菜单栏放置元器件
2020-10-10 10:39:25
PCB原理图绘制步骤
列表里面选择schematic library在空白处右击，选择place，放置想要的形状点方框处放置引脚，如下所示，圆圈处的四个白点要朝外对引脚进行注名，双击进行改名电路连线完毕后修改各元件的名称，电路原理图如下封装双击元件，步骤如下2、PCB原理图绘制以后再写更详细
刀马旦
2021-09-06 08:57:33
如何绘制RTL8306原理图
在所有相关的元件都被创建到了原理图库之后，就可以正式开始原理图的绘制了。不过绘制过程中也是会按照一定的顺序来进行的，这样可以达到事半功倍的效果。 首先就是主芯片的放置，这里有三个主芯片，将它放置在
2023-11-07 11:12:03
【Altium小课专题 第073篇】原理图库中的元件怎么放置到原理图里面？
答：绘制原理图的第一步就是把原理图库里面的器件放置到原理图里面，那么有哪几种方法呢？1）点击放置，双击打开原理图库，执行右下角命令“Panels-SCH Library”，进入元件库列表页面，然后
凡亿_PCB
2021-06-22 09:23:42
AHT20的基本介绍与原理图绘制
（十一）FreeRTOS的移植和设计一个基本的多任务程序----续 将AHT20加入多任务中二、AHT20原理图绘制打开先前做的最小系统的文件器件原理图的绘制在使用放置功能画出一个矩形添加引脚此处对应AHT20的图片放置注：请将带星号的引脚接口放在外面（此处会使用旋转）
fansz
2021-12-20 06:53:00
如何处理orcad绘制原理图时电源与地网络
orcad绘制原理图时电源与地网络应该怎么处理呢？ 答：在绘制原理图过程中，电源（地）是一个比较重要的处理部分，我们在绘制电路图的过程中，放置电源（地）的方法为： Ø 在连接电源与地的时候，需要放置
2021-09-09 11:11:28
PCB设计基础-原理图的绘制-2
上一章讲述了如何利用现有的元件符号绘制原理图，但是有很多元件是库里没有的，这就需要我们自己来绘制元件符号，以之前学过的STC89C52RC单片机为例，这个元件在库里是没有的，现在我们来绘制这个元件，首先打开原理图库文件
2023-03-02 09:46:16
绘制电路原理图的基本步骤
根据我们的教学安排，以绘制《手电筒电路电路原理》为例，介绍电路原理图绘制的基本步骤。 第一步：设置图纸属性。 关于图纸属性的设置，可执行菜单命令Design \ Options，或者在编
一只耳朵怪
2020-11-30 16:28:10
7硬件设计二protel DXP中怎么绘制元件库中的原理图库成都电气开发
了，后期只需要在绘制电路图时只需要调用即可。元件库包含了原理图库和封装库，原理图库是元件的原理级符号表现形式的集合，封装库是包含了若干元件的焊接和安装等信息的数据库。1、先要获取一些关于元件的信息
yonko
2021-10-06 21:45:02
stm32最小系统绘制的电路原理图绘制
摘要：Altium Designer是一款强大的PCB设计软件，本篇将是我学习记录的上半篇，stm32最小系统绘制的电路原理图绘制。将从AD环境的熟悉、创建元件库、创建原理图三个方面介绍，最后总结
一说就是错
2021-08-04 08:38:28
10 protel DXP中绘制电路原理图的一般流程
讲一下实际操作，包括元件放置、连线等。三、原理图绘制流程和原则电路板原理图设计的一般流程：电路原理图绘制的一般流程是这样的，先打开原理图，调出元件库，找到所需要的元件，并拖拽到原理图纸里面，摆放
yonko
2021-10-12 19:39:40
创建元件时如何批量放置管脚？
答：绘制多管脚原理图封装的时候可以进项批量放置管脚功能来进行绘制。 1）执行快捷键命令“PP”放置一个管脚，对放置的管脚，执行快捷键“Ctrl+C进行复制。 2）执行菜单栏命令“编辑--阵列式粘贴
2021-07-26 10:49:46
ad怎么实现原理图与pcb元件对应
。以下是实现原理图与PCB元件对应的主要步骤： 1. 创建项目和文件 首先，在AD中创建一个新项目，并分别添加原理图文件和PCB文件到该项目中。 2. 放置和连接原理图元件 在原理图中，从元件库中选择所需的元件并放置到原理图上。 使用导线、网络标签等工具连接元件，形成完整的电路图。 3. 分配元件封装
2024-09-02 17:25:48
Altium绘制原理图如何创建集成原件库
方法如下：1. 新建库-》原理图库，绘制如图的原理图； 2. 新建库-》PCB元件库，可以右键-》工具-》元器件向导绘制好PCB元器件图； 3. 新建工程-》集成库-》保存工程（DEMO） 4. 右键集成库-》添加现有的文件到工程-》找到绘制好的原理图；（图文详解见附件）
郑振宇altium
2019-11-02 11:14:27
OrCAD原理图的绘制
在上一讲中我们学习了如何使用OrCAD绘制STM32等器件的原理图Symbol。这一讲我们以STM32F411最小系统为例，开始讲OrCAD原理图的绘制。基本上每个芯片，我们都可以在数据手册中找到
国名英雄XXX
2021-08-03 08:19:08

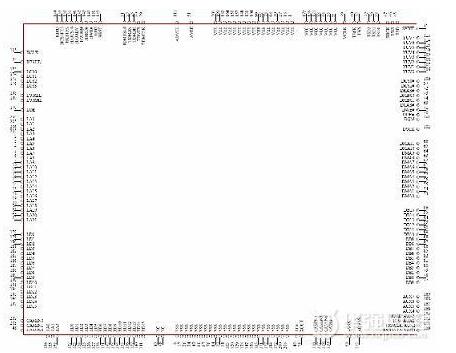

如何利用多Part方式绘制复杂的元件
看看下面这个BGA，如果你用一个部分就把这个IC的原理图元件封装绘制完毕，我想即使你愿意有耐心画出来 也没有人愿意有耐心去看。而且这样复杂的元件封装在绘制原理图的时候会带给你无穷的后患。
2019-05-28 14:49:59
【求助】DXP2004如何查看原理图已放置的所有元件？
DXP2004如何查看原理图已放置的所有元件？想要批量修改的封装的时候怎么找都找不到可以看到全部已放置元件的页面，DXP2004不会连这个功能都没有吧？
852050675
2019-12-30 17:39:15
专业原理图绘制的10大技巧
如果你过去一直在设计糟糕的原理图，或者你只是不知道最佳的设计技巧，请不要担心。在这里，我们有10大技巧，将向你展示如何绘制专业的原理图设计。
2024-05-09 11:13:11
AD21,放置元件时，按CTRL+滚轮，应当是缩放原理图的，现在变成了缩放器件了
如图，实际上放下去的时候，DV12V又是原来的大小了。（不放置元件的时候，CTRL+滚轮是可以正常缩放原理图的；只在放置元件时有问题）很烦，习惯了在放置元件时用CTRL+滚轮缩放原理图了，请问这个BUG如何解决
三品汪
2022-01-20 10:29:10
在PADS中绘制RTL8306原理图的过程
在所有相关的元件都被创建到了原理图库之后，就可以正式开始原理图的绘制了。不过绘制过程中也是会按照一定的顺序来进行的，这样可以达到事半功倍的效果。 首先就是主芯片的放置，这里有三个主芯片，将它
leopard530
2023-04-13 15:24:47
12 protel DXP中绘制PCB图的方法（1）概述
状态的电路板，还需要把元件布置好、把连线规范化、绘制出电路板的外形轮廓、做出必要的标注等，这样做出的PCB图才是厂家生产电路板需要的文件。一、目标本文的目标是实现把从原理图中导入的元件进行重新布置，并
yonko
2021-11-23 18:55:15
CAD软件中如何绘制喷淋原理图？
之前的CAD制图教程中给大家介绍了CAD软件中喷淋相关的绘图技巧，除此之外在使用国产CAD制图软件绘制给排水图纸的过程中还会需要绘制喷淋展开图，那么你知道CAD软件中如何绘制喷淋原理图吗？不知道
是你的胖虎吗
2022-05-11 15:15:05
orcad如何把元器件放置到原理图中？
