OrCAD（特别是其原理图设计工具 OrCAD Capture/Capture CIS）在绘制原理图方面具有显著优势，以下是其主要好处：
-
行业标准与广泛认可：
- 历史悠久，是全球电子设计领域（尤其是欧美大型企业）广泛使用的行业标准工具之一。
- 使用 OrCAD 绘制的原理图具有极高的通用性和可移植性，易于在不同团队、公司或代工厂之间交流协作。
-
强大的核心功能：
- 层次化设计： 完美支持复杂项目的层次化设计，将大型原理图分解为逻辑清晰、易于管理的子模块（Block/Schematic Page/Device Sheet），提高设计效率和可读性。
- 设计复用： 方便地复用已有的设计模块（Design Reuse），避免重复劳动，加快设计速度，保证设计一致性。
- 灵活的绘图与编辑： 提供丰富的绘图工具、总线结构、跨页连接符（Off-Page Connector）、全局网络标号（Global Net）等，使连线清晰、逻辑分明。强大的查找、替换、移动、复制、对齐等编辑功能提升效率。
- 强大的元件库管理：
- Capture CIS (Component Information System)： 核心优势之一。集成了强大的数据库驱动元件库管理系统，允许链接到公司统一的元器件数据库（如SQL Server, Oracle等）。
- 统一物料管理： CIS 确保了原理图中使用的元件符号、参数、封装、供应商信息、价格、库存状态等实时、准确、统一，直接从企业数据库获取，避免人为错误，极大简化 BOM 生成和元器件采购。
- 元件搜索与放置： 通过 CIS，工程师可以直接在产品库中搜索、筛选（按参数、封装、供应商、状态等）并放置符合要求的元器件。
- 设计规则检查 (DRC)： 提供全面的电气规则检查（ERC），在绘制过程中或完成后检查常见的电气连接错误（如未连接、单端网络、电源冲突等），提前发现问题。
-
与仿真和 PCB 设计的无缝集成：
- 与 PSpice 深度集成： OrCAD Capture 是 OrCAD PSpice 仿真的天然前端。原理图绘制完成后，可直接在 Capture 环境中调用 PSpice 进行模拟电路、数字电路或数模混合仿真，无需导出导入，仿真设置和结果查看高度集成。
- 与 Allegro PCB 无缝衔接： OrCAD Capture 生成的原理图网表（Netlist）可以完美兼容导入 Cadence Allegro PCB Editor（高端 PCB 设计工具）。两者同属 Cadence 平台，保证了数据的一致性和同步性（如元件、网络、属性传递），极大简化了从原理图到 PCB 的转换过程，减少错误（如原理图和PCB不一致的ECO问题）。
-
高效的输出与报告生成：
- 多样化的输出格式： 可轻松生成各种标准格式的网表（如 allegro, padspcb, tspice 等），供不同 PCB 工具导入。
- 详尽的 BOM 生成： 基于 CIS 数据库，可以快速生成高度定制化、包含丰富信息（物料号、描述、封装、参数、数量、供应商、价格、替代料等）的物料清单（BOM），格式灵活（Excel, CSV, HTML, PDF 等），直接用于采购和生产。
- 图纸输出： 支持高质量的 PDF、打印输出，满足归档和评审需求。
- 其他报告： 可生成元件清单、交叉引用报告、网络连接报告等多种辅助报告。
-
定制化与自动化：
- 脚本支持 (SKILL/Tcl/Tk)： 支持使用脚本语言（如 Cadence SKILL, Tcl/Tk）进行自动化操作，定制菜单、功能，批量处理任务（如批量修改属性、生成报告），显著提升复杂或重复性工作的效率。
总结来说，OrCAD 绘制原理图的核心优势在于：
- 高度专业性和行业认可度。
- 强大的层次化设计和复用能力，适合复杂项目。
- 革命性的 CIS 数据库集成，实现元器件信息的统一管理和精确BOM生成。
- 与 PSpice 仿真和 Allegro PCB 设计的无缝集成，形成完整高效的 ECAD 设计流程。
- 高效、准确的输出（网表、BOM）能力。
因此，尤其在需要管理大量元器件信息、进行复杂仿真、使用高端 Allegro 进行 PCB 设计、以及在大中型企业环境中强调标准化和流程化的场景下，OrCAD Capture/Capture CIS 是一个非常强大且高效的选择。 其 CIS 功能和对大型复杂项目的管理能力是其区别于许多其他原理图工具的关键亮点。
orcad+ad画电路板，orcad原理图改动了，请问如何更新到ad pcb里？
orcad+ad画电路板，由于有种原因，需要返回去修改原理图，那修改后的orcad原理图，如何更新到ad pcb里继续画图？谢谢！
lm707
2019-04-16 22:11:47
OrCAD原理图的绘制
在上一讲中我们学习了如何使用OrCAD绘制STM32等器件的原理图Symbol。这一讲我们以STM32F411最小系统为例，开始讲OrCAD原理图的绘制。基本上每个芯片，我们都可以在数据手册中找到
国名英雄XXX
2021-08-03 08:19:08
PADS PCB如何导入ORCAD绘制的原理图呢？
今天我们来解决如果是orcad画的原理图，pads软件如何导入？ 第一步：打开PADS软件画的PCB，先建立一个新库，保存所有PADS中的封装到这个库，最后指向库 第二步：打开
ggfx
2023-04-28 17:04:05
【Altium小课专题 第137篇】OrCAD原理图如何转换成PADS原理图？
（1）转换原理图之前，一般需要把OrCAD原理图的版本降低到16.2及以下版本。同6.81节，用OrCAD打开原理图之后，在主菜单上单击鼠标右键，另存为一个16.2版本。（2）在程序中找到并打开
凡亿_PCB
2021-08-04 10:52:24
【Altium小课专题 第135篇】OrCAD原理图如何转换成Altium Designer原理图？
（1）用OrCAD原理图转换成Altium Designer原理图时，一般有版本要求，最好是16.2及以下版本。用OrCAD打开原理图之后，在主菜单上单击鼠标右键，另存为一个16.2版本，如图
凡亿_PCB
2021-08-03 14:35:11
PADS怎么打开Orcad的原理图的方法
打开PADS Logic-文件-导入-文件名右边的类型选OrCAD （需要注意Orcad原理图保存成PADS Logic能支持的版本）
腾云教育Marco
2019-11-29 21:24:46
如何将AD原理图直接转为Orcad原理图
在这里给大家分享一个如何将ad原理图导入到Orcad中的具体步骤。1.用AD打开原理图（此处用的是AD09讲解），执行菜单命令：File->New->Project->PCB
Tutut
2020-07-14 17:36:56

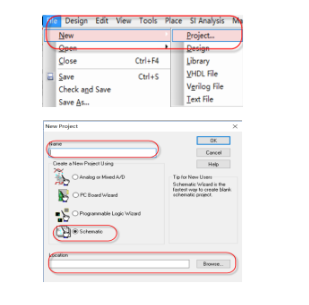

orcad中怎么创建新的原理图工程文件？
打开orcad软件，执行菜单File→New Project…，如图3-1所示，在弹出的界面中选择输入工程的名称，选择工程的类型是原理图Schematic，Location选择工程文件需要存储的位置；
2022-07-07 10:22:23
Orcad绘制原理图的元器件对齐方法
在使用Orcad软件绘制原理图的时候，为了使原理图绘制的美观一些，有时候也希望像PCB设计一样，将所有的器件都进行对齐，这里我们给大家介绍下，原理图器件对齐的方法，方便大家在原理图设计的时候也可以将元器件进行对齐。
2025-02-07 10:33:30
【Altium小课专题 第138篇】PADS原理图如何转换成OrCAD原理图
各软件之间的原理图转换有相互性，如图6-214所示。利用各软件之间原理图互转的功能，可以选择先把PADS原理图转换成Altium Designer原理图，再把Altium Designer原理图转换成OrCAD原理图（相关方法参照前文）。 图6-214各软件之间原理图转换的相互性
凡亿_PCB
2021-08-04 11:00:51
orcad中创建原理图工程的步骤分享
第一步，打开orcad软件，执行菜单File→New Project…，如图3-1所示，在弹出的界面中选择输入工程的名称，选择工程的类型是原理图Schematic，Location选择工程文件
一只耳朵怪
2020-09-07 17:25:32
不知道怎么画原理图了
某天，某实验室，几位工程师在讨论《原理图设计规范》。一秒之前还很和谐，下一秒讨论原理图怎么画的时候，大家的意见就分歧很大了。类似于“豆浆是喝甜的还是咸的”、“粽子里面是放枣子还是放肉”。原来画电路图
2025-04-30 18:40:43
orcad中创建原理图工程的步骤解析
在orcad中创建原理图工程的步骤如下： 第一步，打开orcad软件，执行菜单FileNew Project，如图3-1所示，在弹出的界面中选择输入工程的名称，选择工程的类型是原理图
2020-10-11 09:20:04
orcad capture打开原理图提示an invalid argument was encountered
“orcad capture打开原理图提示 an invalid argument was encountered”，怎么解决，打开原理图一直出现，
风调雨顺H
2019-06-03 19:56:42
AD画完原理图后如何导入PCB
在Altium Designer（简称AD）中，将画完的原理图导入到PCB（Printed Circuit Board，印制电路板）是一个关键的设计步骤。以下是导入过程： 一、准备阶段 确保原理图
2024-09-02 16:32:08

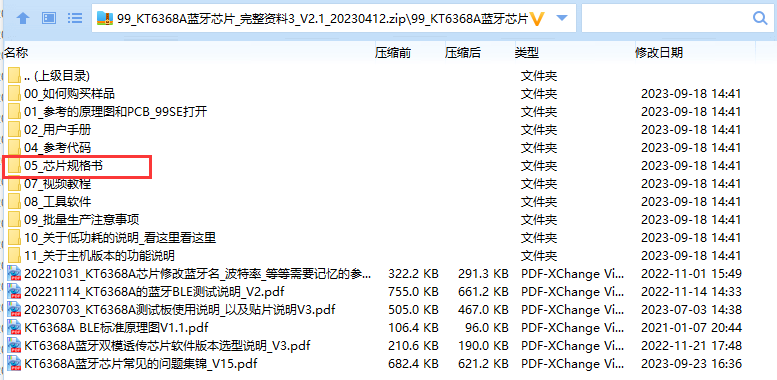

KT6368A的封装怎么画 原理图怎么画 资料怎么看 怎么下载呢
KT6368A的封装怎么画 原理图怎么画 资料怎么看 怎么下载呢 也有好几个客户问我们这样的问题，实在是太难了 但是没办法，客户就是上帝，也只能选择认真的回答， 这里对这类型的问题进行统一精细化回复，高手请直接跳过，打扰了
2023-10-19 12:22:46

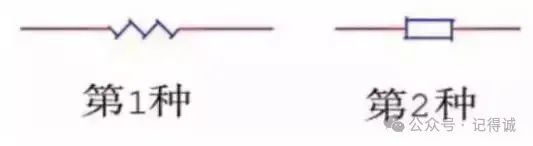

画原理图时遇到的十大分歧
