以下是针对STM8S003微控制器的ADC（模数转换器）单次转换例程的中文详解，采用STM8标准外设库（SPL）开发：
硬件配置
- ADC通道：AIN3 (对应引脚PD2)
- 参考电压：VDD（默认电源电压，通常3.3V）
- 分辨率：10位（值范围0-1023）
代码实现
#include "stm8s.h"
void ADC_Init(void) {
// 1. 开启ADC外设时钟
CLK_PeripheralClockConfig(CLK_PERIPHERAL_ADC, ENABLE);
// 2. 初始化ADC参数
ADC_Init(ADC1,
ADC_CONVERSIONMODE_SINGLE, // 单次转换模式
ADC_RESOLUTION_10BIT, // 10位分辨率
ADC_PRESCALER_2); // 预分频=fMASTER/2
// 3. 配置ADC通道（AIN3）
ADC_ChannelCmd(ADC1, ADC_CHANNEL_3, ENABLE);
// 4. 使能ADC
ADC_Cmd(ADC1, ENABLE);
// 5. 校准ADC（关键！）
ADC_StartCalibration(ADC1);
while(ADC_GetCalibrationStatus(ADC1) != RESET); // 等待校准完成
}
uint16_t ADC_Read(void) {
// 1. 启动转换
ADC_StartConversion(ADC1);
// 2. 等待转换完成
while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);
// 3. 清除标志位并读取结果
ADC_ClearFlag(ADC1, ADC_FLAG_EOC);
return ADC_GetConversionValue(ADC1);
}
void main(void) {
uint16_t adc_value = 0;
// 初始化ADC
ADC_Init();
while(1) {
adc_value = ADC_Read(); // 读取ADC值
// 此处可添加数据处理或输出（如串口打印）
// 电压计算：voltage = (adc_value * VDD) / 1024
delay_ms(100); // 添加延时（需自行实现）
}
}关键步骤说明
-
时钟使能
必须启用ADC模块时钟：CLK_PeripheralClockConfig(CLK_PERIPHERAL_ADC, ENABLE) -
ADC校准
每次上电后必须执行校准，否则读数可能错误。 -
引脚配置
确保PD2引脚设为模拟输入（默认状态无需额外配置，避免设为输出）。 -
读取流程
- 启动转换
ADC_StartConversion() - 轮询EOC标志位（或使用中断）
- 读取结果并清除标志
- 启动转换
常见问题解决
-
读数跳动大
- 增加100nF去耦电容到VDD
- 避免高阻抗信号源（可加0.1uF电容滤波）
- 多次采样取平均值
-
校准失败
确保在ADC使能后立即校准，且校准期间无转换操作。 -
通道选择错误
STM8S003有效通道：AIN2(PD1) ~ AIN6(PD5)
电压换算公式
float voltage = (adc_value * 3.3f) / 1024.0f; // 假设VDD=3.3V注意：本例使用STM8S标准外设库（SPL）。若使用寄存器直接操作或HAL库，核心逻辑类似，需关注相应寄存器配置。
芯圣电子兼容STM8S003的王牌选手-HC89S003A系列
HC89S003A系列是芯圣电子在2021年推出的HC89S003系列的全新升级版。不仅性能上超越前代，在兼容STM8S003系列这方面表现更为优异！覆盖了STM8S003的所有管脚功能，电源管脚
2022-09-15 15:27:56
stm8f103和stm8s003有何不同
1.先上脚位图，不要问我为什么是stm8f103，stm8f103和stm8s003只有内存的不同。2.上代码，选用PC4（AIN2）为ADC转换引脚，只提供函数，自己选择调用，不追求精度的话可以
微风挽雨
2021-12-10 06:52:06
STM8S003单片机ADC采样通道有几个呢
STM8S003单片机ADC采样通道总共有5个，从AIN2---AIN6，多通道采样时需要将ADC转换设置为单次转换模式，每次切换采样通道后，需要重新初始化 ADC，采样结果在中断中读取。IO口
jerry181855
2022-02-21 07:04:42
STM8S003移植N76E003功耗增加了一倍怎么解决？
STM8S003移植N76E003，功耗增加了一倍，除了降主频外，还有其它降功耗的办法吗，用到三路ADc，两时钟，一串口
吴与伦比
2023-09-01 07:22:16
用stm8s003和n76e003写了底层驱动
前段时间做了个88颗灯珠的原形灯板，分别用stm8s003和n76e003写了底层驱动，根据手册要求代码如下：STM8S003#include "fy_ws2812b.h"/*此
overheat
2021-11-23 08:09:58
STM8S003单片机的ADC怎样才能实现连续转换呢
STM8S003单片机内部ADC为12位，A/D转换的各个通道可以执行单次和连续的转换模式。 单次转换模式的意思就是，ADC每次转换一次数据后，就会停止转换，如果还需要继续转换的话，就需要手动开启
gvjhvbc
2022-02-21 06:38:50
怎样去读取STM8S003单片机各个通道的ADC采样值呢
在ADC多通道采样时遇到了一个问题，费了半天劲才找到原因。在此将分析过程记录下来。这是STM8S003单片机5个通道ADC采样程序，在主函数中依次读取各个通道的ADC采样值。首先单独测试一下每个通道
shbaoyan
2022-02-21 07:35:50
STM8S003程序偶尔会不见是为什么？
我目前使用STM8S003 並且有使用到option byte 在正常使用的過程中，有時候程式就突然不見了， 不知道各位有沒有過沒這樣的問題？ 然後重新燒錄的時候會失敗並且出現下面的訊息
马汉三呐
2023-10-20 08:19:48
STM8S003中的快速中断
嗨，对于我的项目，我使用外部端口中断。当它到来时，我必须进行ADC转换。中断来自每5 us ....每隔5us中断后可以进行ADC转换吗？我正在使用STM8S003K3 MCU的发现套件进行测试 米
60user77
2019-05-28 15:26:51
stm8单片机例程分享

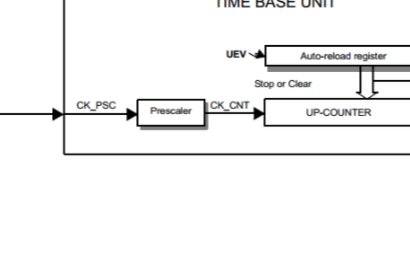

使用stm8单片机模拟串口功能实现STM8S003单片机串口实现printf函数功能STM8单片机输出SPWM波STM8单片机PWM单脉冲模式STM8S003单片机定时器4TIM4功能实现STM8S003单片机定时器2TIM2功能实现STM8S003单片机定时器1TIM1功
挽你何用
2022-01-27 07:37:24
STM8S003单片机UID读取的方法有几种
最近做项目时需要用到单片机的序列号，于是查了一下STM8S003单片机UID读取的方法。读取UID方法大概分两种，一种是直接在地址中读取，一种是通过定义一个联合体，将联合体的起始地址设置在UID起始
乔伊斯e
2022-02-21 06:15:02
分享 STM8S003开发板工程文件原理图
`由于用户的开发需求，接触到STM8S系列的单片机，起初并不看好，但是它的价格很亲民，STM8S003淘宝价格普遍在0.9-1.5之间不等，正常在1.05就能买到，很便宜。对于产品要求不高的场合可以
猛男217
2019-09-28 18:46:01
EN8F5113完全兼容替代意法半导体STM8S003单片机
还有没有国产替代厂商能完美兼容替代ST单片机STM8S003、华大HC32F003和新唐N76E003芯片的呢？下面英锐恩的小编为大家介绍一款完美兼容替代上述型号的芯片：恩智微低功耗增强型8051
2022-10-18 15:50:57
如何控制stm8s003核心板进行简单的IO输入输出/中断/窗口看门狗/全休眠功能？
如何控制stm8s003核心板进行简单的IO输入输出/中断/窗口看门狗/全休眠功能？
snandi
2022-02-21 06:02:44
STM8S003单片机系统开发平台的搭建
一、硬件开发环境的搭建图示电路板上所用单片机即为STM8S003，仿真器（或者叫下载器、调试工具）为ST-Link V2，再加一台电脑。在电脑上首次插上ST-Link V2需要安装驱动软件，驱动软件
一只耳朵怪
2020-11-26 16:54:03
HC89S003多路ADC采样代码分享
，stm8s003f4p6只有5x10位ADC,但是hc89s003有(11+2)x12位ADC 、(12路外部+２路内部)，一片更比两片强。而且stm8一片是１块多，hc89s003是不到一块(虽然邮费20是真的贵 )...
1123127317
2021-12-07 11:55:21
STM8S003单片机最小系统的电路原理图
本文以ST公司的STM8S003单片机为例，给大家讲解一个单片机最小系统的电路原理图：通过单片机采集一个按键信号，点亮一颗LED灯。如果你看懂了这张原理图，单片机硬件就入门了——真的到进门了！一
一只耳朵怪
2020-11-26 16:45:20
使用N76E003单片机开发的项目
1、项目说明这是本人使用新唐N76E003单片机开发的第一个项目，通过博客来记录开发的过程，以便以后可以参考，同时也留点回忆。此次的项目使用的N76E003是能够与STM8S003进行引脚兼容，而且
硕达科讯
2021-11-22 07:14:56
STM8单片机串口发送引脚和接收引脚的相关资料推荐
在使用STM8S003单片机时，需要用到ADC采样功能，STM8S003总共有5个ADC采样口，但是其中两个采样口是和串口复用的，如果当ADC口用，就不能用串口，如果当串口用，就不能用ADC口。通过
caosurround
2022-01-27 08:04:57
STM8S003F3U编程
我对STM8微控制器系列完全陌生。我打算使用STM8S003F3U控制器进行一个项目，其中将使用ADC和定时器模块。 如果我能找到ADC，定时器等的一些示例代码，将会很有用。有可用的示例代码
houjunhao33
2019-07-05 14:28:09
如何用stm8s003让nrf24l01发送数据？
大家好，请问一下用stm8s003让nrf24l01发送数据，让stm32接收数据。程序如下const u8 TX_ADDRESS[TX_ADR_WIDTH]= {0x34
青上也
2020-07-22 04:11:56

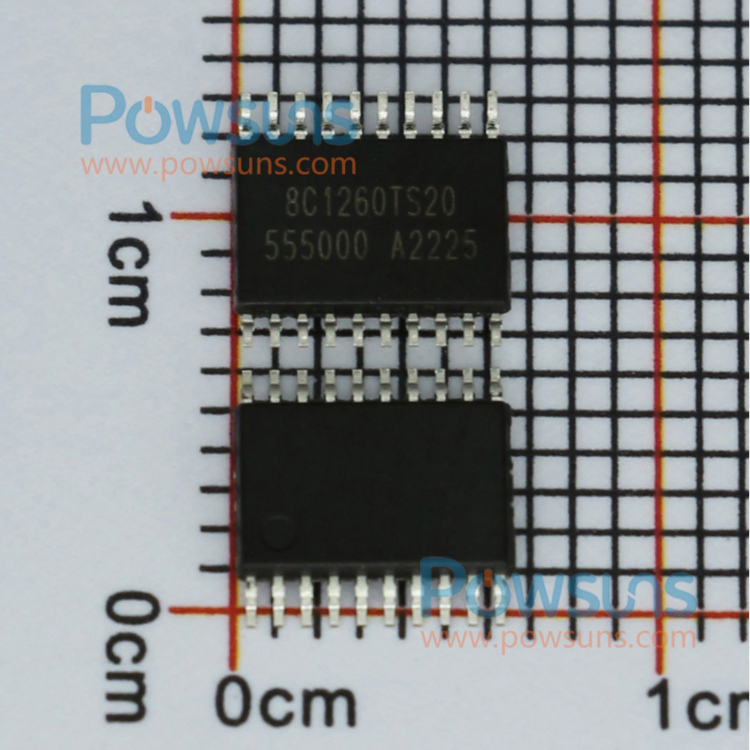

泰芯TX8C1260TS20兼容STM8S003新唐N76E003通用8位MCU单片机
