adc 偏置电压

在电子工程领域，ADC 偏置电压通常指的是 ADC 的输入失调电压或 零点偏移误差。

它的定义和关键是：

基本概念：
- 它表示当 ADC 的理想输入电压为 0V（或中间点电压，对于双极性输入范围）时，实际 ADC 转换输出的数字码所对应的模拟输入电压值（通常是平均值）与 0V（或中间点）之间的电压差。
- 简单说，就是 ADC 在输入为“零”时，实际读数不为零的那个电压偏差量。
产生原因：
- 主要是由于 ADC 内部电路（如采样保持电路、比较器、运算放大器等）本身存在的直流失调。制造工艺、器件失配等因素会导致这些电路在输入为零时，输出不为零。

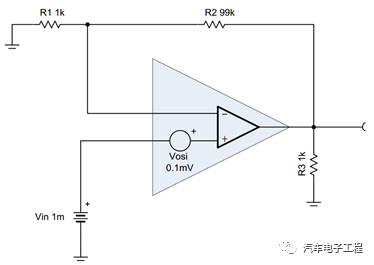

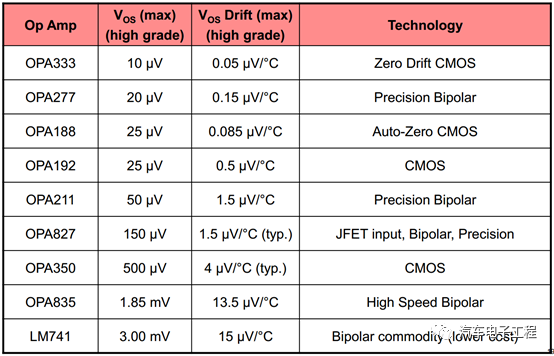

- 前级信号调理电路（如运放）引入的偏置也可能被包含在系统总的偏置误差中。
影响：
- 它会造成 ADC 整个转换范围的输出数码产生一个固定的、系统性的直流偏移。
- 例如：如果偏置电压是 +5mV，那么即使你输入一个理想的 0V 信号，ADC 转换出来的数字值可能相当于 5mV；输入 1V 时，转换出来的值可能相当于 1.005V。
- 它影响测量的绝对精度，尤其是在需要精确测量接近零点的信号或直流分量时。
如何理解：
- 想象一下数字万用表。当你把表笔短路（输入应该是 0V）时，万用表显示的不是 0.000V，而是显示 +0.005V 或 -0.003V，这个小的偏差就可以看作是（或包含了）ADC 的偏置电压误差。
- 在 ADC 的传输特性曲线图上（输入模拟电压 vs. 输出数字码），偏置电压表现为整条曲线沿着电压轴（X轴）发生平移。
校准与补偿：
- 校准： 许多 ADC 芯片（尤其是高精度 ADC）提供内置的偏置电压校准寄存器。通过特定的校准流程（通常在已知输入电压下测量误差），可以计算出偏置误差值并存入该寄存器，ADC 内部硬件或后续数字处理会自动进行补偿。
- 软件补偿： 如果没有硬件校准功能，可以在软件中进行补偿。在系统已知输入为 0V（或中间点）时，读取 ADC 输出的平均值 ADC_offset。之后每次采样值 ADC_raw 减去这个 ADC_offset： ADC_corrected = ADC_raw - ADC_offset

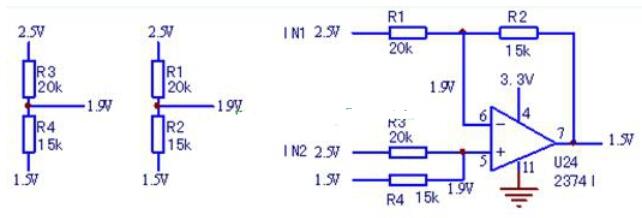

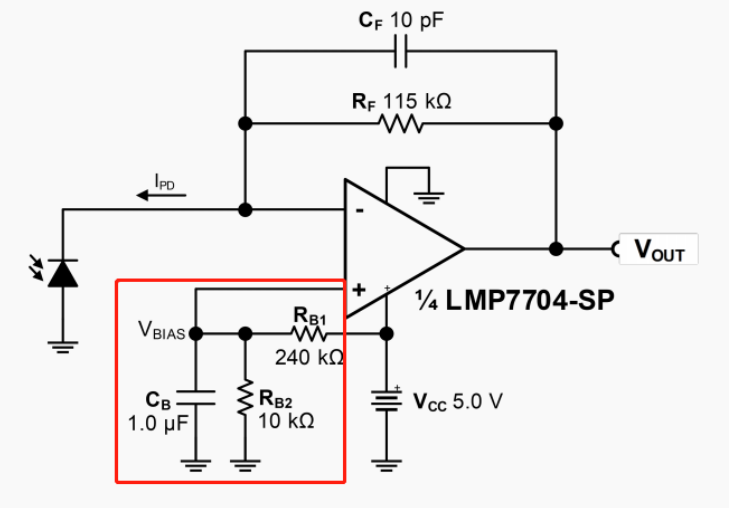

- 硬件调整： 有时可以在 ADC 的输入端施加一个微小的、可调的补偿电压来抵消偏置。
