好的，我们来详细讲解一下如何在 Cadence Virtuoso 环境中进行 电压比较器 的设计和仿真。
核心概念：

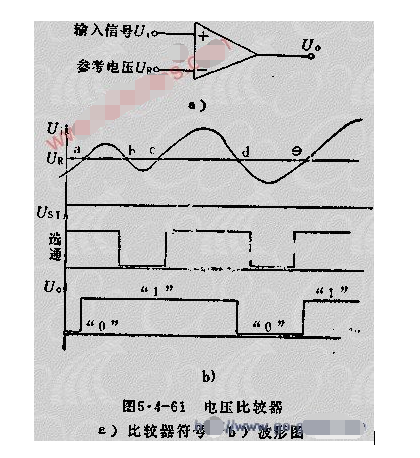

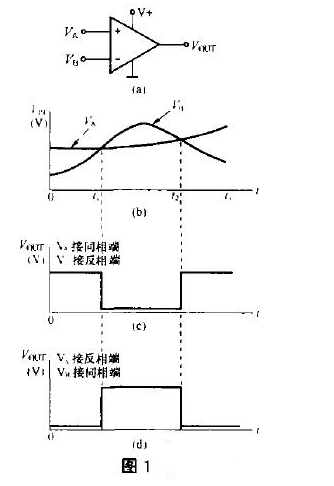

- 电压比较器： 一种模拟电路，用于比较两个输入电压的大小。当同相输入（Vin+）电压高于反相输入（Vin-）电压时，输出高电平（通常接近正电源电压 VDD）；当 Vin+ 低于 Vin- 时，输出低电平（通常接近负电源电压 VSS 或地 GND）。
- Cadence Virtuoso： 业界领先的模拟、混合信号和射频集成电路设计平台，包含原理图设计、版图设计、电路仿真（通常使用 Spectre 仿真器）、物理验证等一系列工具。
在 Cadence Virtuoso 中设计/仿真电压比较器的步骤：
-
启动环境与创建库/单元：
- 登录服务器或桌面环境，启动 Cadence Virtuoso。
- 创建一个新的设计库（Design Library）或打开一个现有的库。库是组织设计单元（Cell）的容器。
- 在该库中，创建一个新的单元（Cell），命名为类似
comparator_sch作为原理图单元；如果需要设计晶体管级电路，可能还需要创建comparator；后续还可能创建comparator_testbench作为测试平台单元。
-
设计原理图：
- 有多种方式实现电压比较器：
- a) 使用理想比较器模型 (最快最简单 - 用于系统级仿真)：
- 在原理图编辑器 (
virtuoso -s) 中，按i键调用元件。 - 在
analogLib库中找到comparator元件（可能需要搜索）。这是一个理想化的电压比较器模型。 - 放置该元件，连接输入（

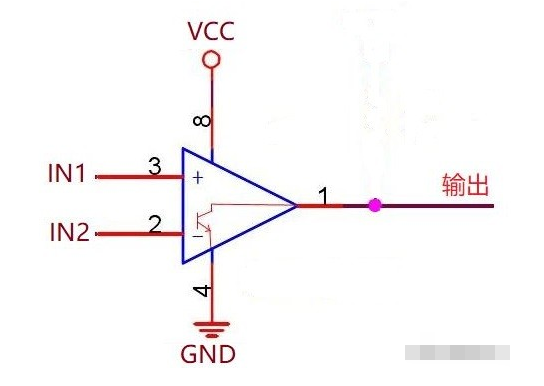

inp- 同相端,inn- 反相端）、输出 (out)、电源 (vdd,vss/gnd)。 - 可以双击该元件设置其理想特性参数，如：
vhigh：输出高电平电压（通常设为 VDD）。vlow：输出低电平电压（通常设为 VSS 或 0）。prop_delay：传输延迟（理想情况下为0）。vth：内部迟滞电压（如果需要迟滞）。
- 在原理图编辑器 (

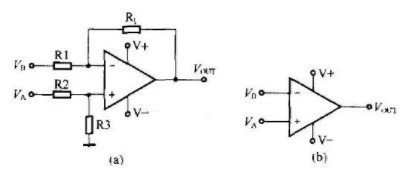

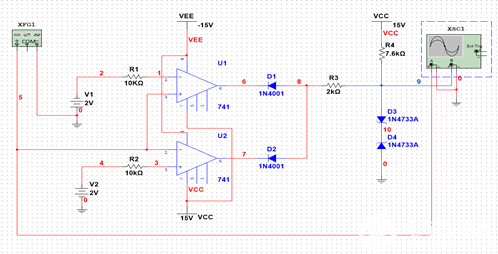

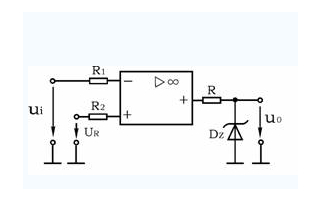

- b) 使用运算放大器 (OpAmp) 模型 (接近理想 - 常用)：
- 调用
analogLib库中的理想运放opamp。 - 将其配置为开环模式（不接反馈电阻！）。开环运放本质上就是一个高增益的比较器。
- 同样连接输入（
+,-）、输出、电源。 - 可以设置运放的增益 (
gain)、带宽 (gbw) 等参数来模拟非理想性。 - 注意：实际专用比较器通常比开环运放更快、更简单，但用理想运放模型仿真比较行为非常便捷。
- 调用
- c) 晶体管级设计 (最复杂 - 定制设计)：
- 调用工艺库（PDK，如
tsmc18rf,smic18mmrf等）中的晶体管（nmos4,pmos4）、电阻 (res)、电容 (cap) 等基本元件。 - 搭建比较器核心电路。常见结构：
- 差分输入对 (Differential Pair): 接受 Vin+ 和 Vin-。
- 负载 (Load): 可以是电阻、二极管连接负载、电流镜负载等。
- 输出级 (Output Stage): 通常是一个推挽结构（如共源放大级）或图腾柱输出，提供轨到轨（Rail-to-Rail）输出摆幅和驱动能力。
- 偏置电路 (Bias Circuit): 为整个比较器提供稳定的直流工作点电流/电压。
- 迟滞电路 (可选)： 通过正反馈引入迟滞（Schmitt Trigger），增强抗噪声能力。
- 仔细设计晶体管的尺寸（W/L）、偏置电流等参数以满足速度、精度、功耗等规格。
- 连接所有元件，添加电源（
vdd!,vss!或gnd!）、输入端口（Vinp,Vinn）、输出端口 (Vout)。
- 调用工艺库（PDK，如
- a) 使用理想比较器模型 (最快最简单 - 用于系统级仿真)：
- 有多种方式实现电压比较器：
-
创建测试平台 (Testbench)：
- 创建一个新的原理图单元，命名为
comparator_tb。 - 调用你之前设计的比较器单元（无论是理想的
comparator、opamp还是晶体管级的comparator）作为待测器件（DUT）。 - 添加激励源 (Stimuli)：
vdc(analogLib): 用于提供直流电源电压（vdd,vss）。vdc或vpwl(analogLib): 用于输入端口。vdc可设置固定输入电压测试阈值。vpwl可定义随时间变化的波形（如阶跃、斜坡）来测试动态响应。vsin(analogLib): 正弦波源，可用于测试交流响应或过零检测。vpulse(analogLib): 方波或脉冲源，最常用，用于测试传输延迟、上升/下降时间、最小脉冲宽度等。vsource(analogLib): 通用电压源，可以设置DC、AC、瞬态等参数。
- 连接激励源到 DUT：
- 将直流电源
vdd和vss连接到 DUT 的相应引脚。 - 将信号源连接到 DUT 的输入端 (
Vinp,Vinn)。通常可以固定Vinn（如设置为参考电压Vref），然后用vpulse或vpwl驱动Vinp。
- 将直流电源
- 添加必要元件：
- 可能需要添加负载电容 (
capinanalogLib) 到输出端，模拟实际负载或测量节点电容影响。 - 添加地 (
gndinanalogLib)。
- 可能需要添加负载电容 (
- 创建一个新的原理图单元，命名为
-
设置仿真 (ADE L / ADE XL)：
- 打开
comparator_tb原理图。 - 启动模拟环境：
Launch->ADE L(Classic) 或Launch->ADE XL(更强大，支持蒙特卡洛、参数扫描等)。 - 选择仿真器： 通常选择
Spectre。 - 设置模型库： 在
Setup->Model Libraries中添加你所用工艺的模型文件（.scs文件）。对于理想元件（analogLib）这一步通常可以跳过或系统已默认包含。 - 设置分析类型 (Analyses)：

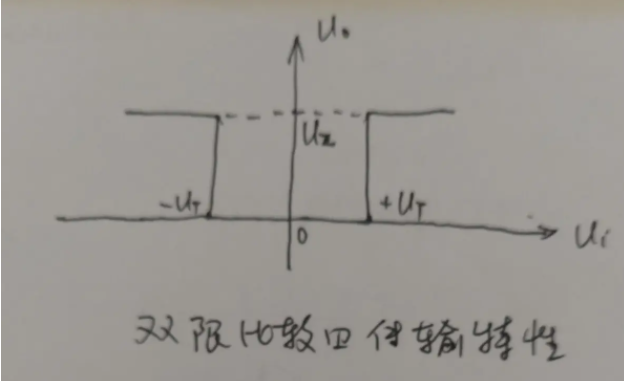

tran(瞬态分析)：最重要！ 用于观察输入输出随时间变化的波形，测试比较逻辑、延迟、压摆率、毛刺等。设置合理的Stop Time和Step(或Max Step)。dc(直流分析)：用于扫描输入电压（如Vinp），观察输出翻转点（阈值电压），绘制传输特性曲线（VoutvsVinp），测量增益（斜率）、迟滞窗口宽度等。通常设置扫描变量（Vinp）和范围。ac(交流分析)：用于分析比较器在小信号下的频率响应（带宽、相位裕度）。注意： 比较器工作在大信号开关状态，AC 分析意义有限，主要用于检查内部放大器级的稳定性（如果存在）。
- 选择信号输出： 在
Outputs->To Be Plotted->Select On Schematic，在测试平台原理图上点击你关心的节点（如Vinp,Vinn,Vout）。 - 设置设计变量： 在
Variables标签页下，可以定义和设置变量（如vdd=1.8,vss=0,cload=10f），方便参数化管理。
- 打开
-
运行仿真：
- 点击
Netlist and Run(或Run)。仿真器（Spectre）会进行计算。 - 仿真完成后，波形查看器（Waveform Viewer，通常是
awd）会自动打开或需要手动启动 (Tools->Waveform)。
- 点击
-
查看和分析结果：
- 在波形查看器中，你会看到你选择的信号波形。
- 关键观察点：
- 阈值电压： (DC 分析) Vinp 扫描时 Vout 发生跳变的点。比较 Vinp 和 Vinn (参考电压) 的差值。
- 迟滞： (DC 分析) 如果设计了迟滞，比较 Vinp 上升和下降时 Vout 翻转点的差值。
- 传输延迟 (Propagation Delay)： (Tran 分析) 输入差分电压过零点到输出电平变化到 50% 的时间差 (
tpd = t(out_50%) - t(input_crossing))。区分tplh(低到高延迟) 和tphl(高到低延迟)。 - 上升/下降时间： (Tran 分析) 输出从 10% 上升到 90% (
tr) 或从 90% 下降到 10% (tf) 所需时间。 - 最小脉冲宽度： (Tran 分析) 输入脉冲必须大于此宽度，输出才能正确响应。
- 功耗： (Tran 或 DC 分析) 测量电源 (
vdd) 流出的平均电流Iavg，功耗P = VDD * Iavg。注意静态功耗 (Iddq) 和动态功耗。 - 输出摆幅： Vout 能达到的最高和最低电压（是否接近 VDD/VSS？）。
- 毛刺/振荡： 翻转过程中是否有不希望的振荡？这可能表明稳定性问题或速度过快导致信号完整性风险。
- 使用波形查看器的测量工具（
Measure菜单）精确测量这些参数。
-
迭代与优化：
- 根据仿真结果评估性能是否满足规格要求（速度、精度、功耗等）。
- 如果不满足，回到原理图修改设计参数（如晶体管尺寸、偏置电流、负载电容值、迟滞量）。
- 修改后更新网表或重新运行仿真。
- 重复此过程直到设计达标。
-
进阶仿真 (通常在 ADE XL 中进行)：
- 参数扫描： 扫描关键设计参数（如输入对管的 W/L、负载电阻值、偏置电流），观察其对性能（延迟、功耗）的影响，找到最优值。
- 蒙特卡洛分析： 考虑工艺偏差和器件失配的影响，统计关键性能参数（如失调电压
Vos、延迟分布）的良率。 - 温度分析： 仿真在不同温度下（如 -40°C, 27°C, 125°C）的性能变化。
- 电源电压分析： 仿真电源电压在一定范围内波动时的性能裕度。
- 噪声分析： 评估输入噪声对比较精度的影响（尤其是低电压输入时）。
总结关键步骤流程图：
启动 Cadence Virtuoso -> Create Library/Cell -> 设计比较器原理图 (理想/运放/晶体管级) -> 创建测试平台 (Testbench) -> 设置仿真 (ADE L/XL: 选Spectre, 加模型, 设分析tran/dc/ac, 选输出信号) -> 运行仿真 -> 波形查看器分析结果 (延迟, 阈值, 功耗...) -> 满足规格？ No -> 修改设计 -> 重新仿真... Yes -> 完成 (或进行进阶仿真) -> (后续进行版图设计、后仿、验证等)注意事项：
- 工艺库 (PDK)： 晶体管级设计必须加载正确的工艺设计套件 (PDK)。不同工艺的模型参数和规则完全不同。
- 仿真精度： Spectre 提供多种精度设置 (
conservative,moderate,liberal)。精度越高，仿真速度越慢。根据需求选择。 - 收敛性问题： 复杂电路或不当设置可能导致仿真不收敛。检查网表错误、调整初始条件、尝试不同的收敛辅助选项 (
gmin,tolerance,method)。理想模型通常不易收敛问题。 - 文档化： 记录你的设计决策、仿真条件和结果。
通过上述步骤，你就可以在 Cadence Virtuoso 环境中有效地设计、仿真和优化你的电压比较器设计了。祝你设计顺利！
