在PADS软件中编辑原理图图框（Border/Schematic Border）通常指修改或自定义原理图页面外框、标题栏信息等。以下是中文操作指南：

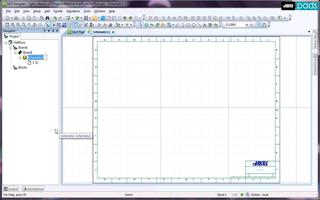

1. 进入图框编辑模式
- 打开原理图（.sch文件）。
- 在菜单栏选择 工具(Tools) > 图框(Sheet Border) > 编辑(Edit)。
- 此时软件进入图框编辑状态（标题栏显示"Sheet Border Edit Mode"），其他绘图功能暂时禁用。
2. 编辑图形元素
-
移动/删除/添加图形：
- 选择对象：单击选中线段、矩形或文字框。
- 删除：按
Del键或右键选择 删除(Delete)。 - 绘制新图形：使用左侧绘图工具栏的 线(Line)、矩形(Rectangle) 等工具绘制边框或分割线。
- 调整尺寸：选中图形后拖动顶点调整大小。
-
修改线条属性：
- 双击线段 → 在弹出窗口中修改 宽度(Width) 和 线型(Style)（实线/虚线等）。
3. 编辑标题栏文字
-
修改预定义字段：
- 双击标题栏中的文字（如
$SHEET、$REV、$PAGE_OF_PAGES）→ 在 文本(Text) 或 属性(Properties) 窗口直接编辑内容。 - 注意：含
$符号的变量（如$TITLE）通常关联项目属性，可通过 文件(File) > 属性(Properties) 全局修改。
- 双击标题栏中的文字（如
-
自定义静态文字：
- 使用 文本(Text) 工具添加新文字框，输入固定内容（如公司名称）。
-
文字格式调整：
- 选中文字 → 右键选择 属性(Properties) → 修改字体、大小、对齐方式。
4. 使用特殊变量（自动更新）
| 标题栏常用系统变量（区分大小写）： | 变量名 | 说明 |
|---|---|---|
$SHEET |
当前页码 | |
$PAGE_OF_PAGES |
总页数（格式：Page X of Y） | |
$TITLE |
项目标题（在文件属性中设置） | |
$REV |
修订版本 | |
$DATE |
当前日期（保存时更新） | |
$TIME |
当前时间（保存时更新） |
5. 保存自定义图框
- 编辑完成后，点击菜单 文件(File) > 退出图框编辑(Close Border Editor)。
- 保存为模板（推荐）：
- 退出编辑后 → 工具(Tools) > 图框(Sheet Border) > 保存(Save)。
- 将自定义图框保存到PADS库路径（如
...\PADS Projects\Libraries\），文件扩展名通常为.pbv。
- 应用新图框：
- 工具 > 图框 > 添加(Replace) → 选择保存的
.pbv文件应用到当前图纸。
- 工具 > 图框 > 添加(Replace) → 选择保存的
6. 常见问题
-
图框无法选中？
确保已通过 工具 > 图框 > 编辑 进入编辑模式。 -
变量不更新？
检查变量名拼写（如$SHEET非$sheet），并确认在 文件 > 属性 中填写了对应值。 -
标题栏文字重叠？
调整文本框尺寸或换行符（\n）分隔内容。
重要提示
- 备份原图框：修改前备份默认图框文件（
default.pbv）。 - 全局应用：在 设置(Setup) > 图页(Sheets) 中可一次性替换所有页面的图框。
- 规范统一：企业设计建议统一模板，确保格式标准化。
通过以上步骤即可灵活定制符合需求的原理图边框，提高设计效率。如需批量管理属性，建议配合 文件 > 属性 功能全局设置项目信息。
