OrCAD 库：电子设计的元器件基础
在 OrCAD 套件中，特别是 OrCAD Capture 和 Capture CIS（组件信息系统）中，库 (Library) 是电子设计自动化（EDA）流程的核心基石。它本质上是一个存放和管理的元器件集合，包含了每个元器件在原理图绘制、仿真和物理布局（连接 PCB 设计工具）阶段所需的关键信息。
库的主要作用
- 定义元器件： 提供原理图符号（Symbol），让设计工程师能在图纸上“画”出电路。
- 连接不同环节：
- 连接仿真： 为仿真提供元器件的 SPICE 模型（模拟、数字或混合信号），使电路图能进行性能验证。
- 连接 PCB 设计： 为 PCB 设计工具（如 Allegro PCB Editor）提供元器件的外形物理封装信息，确保能顺利转换到版图阶段。
- 提供属性信息： 存储元器件的关键参数，如制造商名称、型号（Part Number）、值（电阻值、电容值）、封装名、引脚信息、供应商信息等。
- 提高效率与一致性： 方便设计师调用已定义的标准化元器件，避免重复创建，保证设计文档的一致性。
- 支持管理： 通过 CIS 功能，库可以集成企业级数据库，实现元器件选型、BOM管理、供应链状态追踪等高级管理功能。
OrCAD 库的类型与文件格式
OrCAD 主要使用以下几种库文件格式：
-
*`.olb` 文件 (Schematic Library / Symbol Library) - 原理图符号库**
- 核心用途： 存储元器件的原理图符号。
- 内容：
- 符号图形：表示元器件的视觉形状（矩形、特定形状、逻辑门符号等）。
- 引脚定义：引脚名（如
A,Q）、引脚号（如1,2）、电气类型（如Input,Output,Power,Passive）以及可选的可视性和形状。 - 元器件属性：如
Value,Part Reference,Tolerance,Description,Part Number(MFG PN),Footprint,PspiceTemplate（连接仿真模型）等。这些属性在原理图设计中可显示或用于后端处理。
- 特点： 一个
.olb文件可以包含多个原理图符号。
-
*.lib/*.mlib文件 (Pspice Model Library) - Pspice 仿真模型库- 核心用途： 存储元器件（尤其是晶体管、二极管、IC 等）的 SPICE 模型定义，用于 OrCAD PSpice 仿真。
- 内容：
.SUBCKT语句：定义子电路模型（用于 IC 等复杂模型）。- 基本的 SPICE 元器件描述（如
.MODEL语句）：定义二极管、BJT、MOSFET、无源器件的基本模型参数。 - 包括参数和特性描述模型行为的代码文本。
- 关联： 在原理图符号 (
*.olb) 的属性中（通常是PspiceTemplate），会指定调用哪个.lib/.mlib文件中的哪个模型。
-
*`.pad
/.dra/.psm` 文件 (Physical Footprint Library) - 物理封装库**- 核心用途： 存储在 Allegro PCB Editor 或 OrCAD PCB Editor 中使用的元器件物理封装（即焊盘图案）。
- 文件格式：
*.pad: 存储单个焊盘的具体几何形状、层叠（铜层、阻焊层、钢网层、钻孔信息）等信息。*.dra(Drawing): 存储封装的外形轮廓图（Package Outline）。在创建或编辑封装时使用。*.psm(Package Symbol Master): 编译后的封装定义文件，是 PCB 布局时实际调用的文件。定义了焊盘排列、器件边框丝印层、安装孔、参考标志等。
- 关联： 在原理图符号 (
*.olb) 的Footprint（或PCB Footprint）属性中指定对应的.psm文件名。
-
*配置文件与支持文件 (`.db`)**
.ini文件：配置库搜索路径和 CIS 数据库连接。.dst文件：Capture 的设计缓存文件（旧版）。.dbc,.mdb,.xls文件：这些是 CIS 功能支持的数据库文件格式。CIS 允许 Capture 连接到外部数据库（如 Access, Excel, SQL 数据库），这些数据库包含了更丰富、实时更新的元器件信息（库存、供应商、价格、合规性等）。原理图符号库和数据库通过键值（如 Part Number）关联起来。
库的位置与设置
- 库路径： OrCAD 会搜索预设的一系列路径来查找库文件。这个路径列表通常在软件的设置或配置文件（如
capture.ini）中管理。设计师需要正确设置库路径，确保设计图纸能正确找到调用的元器件符号、关联的模型和封装信息。Place Part窗口中的Libraries下拉列表显示了当前可用和添加的.olb库。 - CIS 配置： 使用 CIS 功能需要配置数据库连接（Datasource），建立数据库字段和原理图符号属性的映射关系（
Configuration File）。
关键点总结
| 功能 | 库类型/文件格式 | 内容 | 作用 | 关联属性示例 (在 .olb 符号中) |
|---|---|---|---|---|
| 原理图绘制 | .olb (Symbol Lib) |
符号图形、引脚、属性定义 | 在设计图纸中放置元器件符号 | (无 - 符号本身) |
| 仿真 | .lib/.mlib (Pspice) |
SPICE 模型定义 (SUBCKT, .MODEL) |
提供仿真引擎所需的行为模型参数 | PspiceTemplate, Implementation |
| PCB 布局 | .pad, .dra, .psm |
焊盘定义、封装外形、编译封装 | 定义元器件在PCB板上的物理形状和焊盘连接 | Footprint, PCB Footprint |
| 元器件信息管理 | .dbc, .mdb, .xls (CIS DB) |
制造商型号、值、封装、价格、库存等 | 提供实时、丰富的元器件信息，支持高效选型和管理 | Part Number (键值关联) |
给用户的建议
- 理解概念： 务必清晰区分原理图符号、仿真模型和物理封装这三者。它们是相对独立又互相联系的。
- 库管理是基础： 有效管理好自己的
.olb库（创建、修改、组织）是顺利设计的第一步。养成良好的元器件符号创建和命名习惯（尤其是引脚类型和Footprint属性）。 - 善用 CIS： 对于团队项目或频繁更新的元器件信息，强烈建议学习和配置 CIS 连接到数据库。它能极大提高效率并减少错误。
- 兼容性注意： 不同版本的 OrCAD 库文件在兼容性上可能存在细微差别（尤其
*.olb的低版本向高版本兼容性更好，反向操作需谨慎或可能报错或警告）。 - 仿真前检查： 做仿真时，确保
.olb符号关联了正确的.lib/.mlib模型，并且在 PSpice 配置中库路径设置正确（特别是对于自己添加的新模型）。 - 转 PCB 前检查： 从原理图导入 Allegro 前，务必确保所有元器件的
Footprint属性都正确填写了 Allegro 库中存在的.psm文件名，并且相关的.pad文件也存在于 Allegro 的 Padpath 中。
希望这份详细介绍能帮助你更好地理解和使用 OrCAD 库的功能！如果你有具体操作问题（如“如何添加一个库？”，“如何创建一个元器件符号？”，“如何配置 CIS？”），欢迎继续提问。
【搬运】 Cadence orcad常用库olb介绍 精选资料分享
ORCAD库介绍AMPLIFIER.OLB共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。ARITHMETIC.OLB共182个零件，存放逻辑运算IC，如
zh咖啡不加糖
2021-07-28 09:38:14
Orcad CIS器件数据库
搭建器件数据库，利于对元器件的管理维护，同时也便于绘制原理图时调用查找器件。 1.上传的有Cadence Orcad数据库配置教程，数据库引擎安装包及配置文件。 2.上传的有本人积累的Cadence
2021-02-15 10:55:00
orcad修改封装怎么更新库
Orcad是一款专业的电路设计软件，可以用于创建和编辑电路图和PCB布局。当我们需要修改封装并更新库时，我们可以按照以下步骤进行操作： 打开Orcad软件并进入封装库管理界面。在菜单栏中找到并点击
2023-12-20 09:59:55
如何创建orcad逻辑门电路封装库？
的。 orcad逻辑门电路封装库的创建方法 图2-16 74HC01逻辑门示意图 第一步，在olb文件单击鼠标右键，建立新的New Part，Name那一栏输入74HC01，PCB封装那一栏可以先不
一只耳朵怪
2020-09-07 17:40:36
OrCAD Express功能介绍
OrCAD Express for Windows是一个32位的Windows的应用软件，它包含在图板和其它设备上设计时，你所需要的一切，包含并支持FPGAs和复杂的可编程逻辑装置CPLDs
2023-08-18 14:33:07
怎么从orcad原理图中导出封装库
第一种方法：orcad档的原理图是支持跨原理图进行拷贝的，可以点击元器件，按Ctrl+C与Ctrl+V进行元器件的拷贝与粘贴。 第二种方法，可以将整个原理图所用到的库文件全部拷贝到自己的库中，操作
2020-06-18 10:03:26
最全PCB封装库分享--OrCad+PADS+AD封装库
作为PCB工程师建立库封装是每一个工程师工作的基础，一旦封装出了问题整个设计都会收到影响，这里为大家整理了三个常用PCB软件的封装库，让大家不用因为软件不同而无法使用。Orcad 作为PCB软件中
ElecFans小喇叭
2020-07-21 08:00:00
手把手教你在orcad中设置CIS元器件数据库，提高工作效率
我们常用到的cadence原理图设计工具orcad ，其可以配置CIS元器件数据库，通过这个数据库，我们可以快速地根据指定的料号/参数/封装等条件查询所需要的元件，双击即可放置到原理图中。 CIS
2024-06-15 17:27:07
分享个orcad CIS元器件数据库及平台搭建的成功案例
进行 BOM 管理。搭建教程与ACCESS元器件数据库，原理图库，PCB库可在淘宝/闲鱼搜到，关键字：orcad cis数据库下图为CIS元器件数据库预览信息
蚂蚁乱舞
2020-10-16 11:58:41
orcad CIS元器件元器件数据库及平台搭建的成功案例
进行 BOM 管理。下图为CIS元器件数据库预览信息：下图为搭建教程说明：下图为用orcad cis元器件数据库产生的BOM单：下图为ACCESS数据库中电源类的元器件信息汇总：下图为ACCESS数据库中存储类的元器件信息汇总：
蚂蚁乱舞
2020-10-16 16:56:34
一文了解OrCAD 与 OrCAD X的区别
1关键要点OrCADX是OrCAD平台的下一代，为具有OrCAD经验的设计师和新设计师提供了许多功能，以改善布局工作流程和可制造性。OrCADX具有更直观的用户界面和久经考验的PCB设计能力，以获得
2024-06-08 08:13:12
orcad绘制原理图放置器件的步骤解析
orcad绘制原理图时怎么放置器件？ orcad在绘制原理图时，需要从库中把元器件放置到原理图中，放置的方法如下： 第一步，执行菜单PlacePart，或者按快捷键P、或者点击右侧菜单栏放置元器件
2020-10-10 10:39:25
orcad怎么更改原理图中做好的库文件

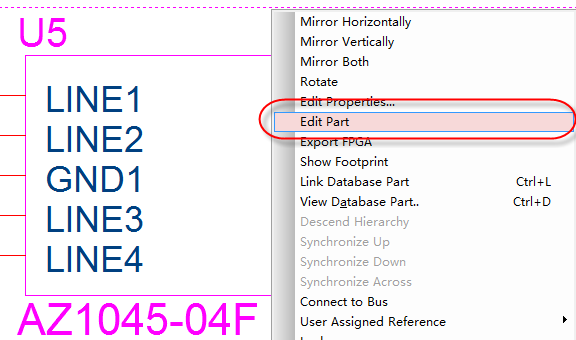

第一种方法：直接在原理图中编辑库文件，再更新到原理中，操作如下： 第一步，选中你所要更改的元器件，单击鼠标右键，选择Edit Part选项，如图2-55所示； 图2-55原理图编辑器件示意图 第二步
