在Keysight ADS（Advanced Design System）中导入S参数（S-parameters）数据的详细步骤如下：
1. 准备S参数文件
- 文件格式：确保S参数文件为标准的Touchstone格式（扩展名如
.snp、.s2p、.s4p等，n表示端口数）。 - 内容规范：
- 包含频率点、S参数矩阵（幅度/相位或实部/虚部）。
- 支持多端口（如2端口：
.s2p）。
- 文件位置：将文件保存在英文路径下（避免中文路径或特殊字符）。
2. ADS导入操作步骤
方法1：直接拖拽（推荐）
- 打开ADS原理图（Schematic）。
- 将S参数文件（如
data.s2p）直接拖拽到原理图编辑区域。 - ADS会自动生成一个S参数控件（如
SParam）并关联文件路径。
方法2：手动添加控件
- 放置S参数控件：
- 在工具栏点击 "Data Items" → "S-Parameter"。
- 或搜索组件库："
SParam"（用于单文件）或"SnP"（用于多文件）。
- 配置控件属性：
- 双击控件打开属性窗口：
- File：输入文件路径（或点击
Browse选择文件）。 - Interpolation：选择插值方法（默认
Linear）。 - Noise Data：若文件包含噪声参数，勾选
Add noise data。 - Frequency Unit：确保与文件一致（如GHz）。
- File：输入文件路径（或点击
- 双击控件打开属性窗口：
- 连接端口：
- 将控件的端口（如
Port1、Port2）连接到电路端口。
- 将控件的端口（如
3. 关键配置注意事项
| 参数项 | 设置说明 |
|---|---|
| File Path | 使用绝对路径或相对路径（建议将文件与原理图放同一目录）。 |
| Impedance | 设置端口阻抗（默认50Ω，需与S参数测试条件一致）。 |
| Data Format | 确保格式匹配（如MA（幅度/相位）、RI（实部/虚部））。 |
| Port Numbers | 多端口文件需验证端口顺序（如2端口：Port1→输入，Port2→输出）。 |
4. 仿真与验证
- 添加仿真控件（如S参数仿真器）：
- 搜索
SP控件 → 设置频率扫描范围（与S参数文件频率范围一致）。
- 搜索
- 运行仿真：
- 点击工具栏 "Simulate"。
- 查看结果：
- 在数据显示窗口（Data Display）：
- 添加矩形图（Rectangular Plot）。
- 选择要查看的S参数（如
S(1,1)、S(2,1)）。 - 验证数据是否成功导入（对比原始文件曲线）。
- 在数据显示窗口（Data Display）：
常见问题处理
- 报错 "Unable to open file"：
- 检查路径是否含中文/特殊字符。
- 确认文件未被其他程序占用。
- 频率范围不匹配：
- 在
SP控件中设置正确的仿真频段（覆盖S参数文件的频率）。
- 在
- 端口连接错误：
- 多端口文件需按顺序连接（Port1对应文件中的端口1）。
- 单位不匹配：
- 确认Touchstone文件的频率单位（如
GHz）与ADS设置一致。
- 确认Touchstone文件的频率单位（如
示例：导入2端口S参数文件
1. 拖拽文件 `filter.s2p` 到原理图 → 生成 `SParam: S2P1` 控件。
2. 添加 `SP` 仿真器：频率设置为 1-10 GHz（与文件范围一致）。
3. 连接电路端口：Port1 接输入，Port2 接输出。
4. 仿真后查看 S11（输入反射）、S21（增益）。高级技巧
- 参数化路径：使用变量定义文件路径（如
VAR="file_path"），方便批量更换文件。 - 插值设置：高频数据选
Spline插值可平滑曲线。 - 去嵌/嵌入：用
Deembed控件去除测试夹具影响（需额外夹具S参数）。
✅ 若问题未解决，提供具体的报错信息或文件格式，可进一步分析！ ?️
为什么s参数不收敛？有哪些方式导入s参数使得其仿真能够收敛？
求助各位大神，我在用ADS momentum仿真版图后，生成的s参数用cadence模拟库里的nport model导入仿真不收敛，因此有以下两个问题。一，s参数不收敛的办法有没有其他办法可以
sjjs001
2021-06-25 07:41:23
利用ADS中的S参数仿真方法建立和导入S2P文件
动态仿真、静态仿真和瞬态仿真，是3类基础仿真。S参数仿真是ADS中最重要的仿真方法之一，在分析线性网络传输函数、输入输出特性方面应用广泛，也是射频二端口网络中最重要的仿真分析。
2023-06-29 11:36:17
求助各位有关版图GDS导入ADS作EM仿真的问题
求助各位大大，我的版图GDS导入ADS作EM仿真时，在ADS中打开，发现有的线可以选中，有的线不能，是什么原因呢？师兄说是因为我没有把GDS层和ADS层对应上，但我打开这个层的设置，发现里面的参数
温暖镜头
2021-06-24 07:36:30
将AD603SPICE模型导入ADS按手册测试电路仿真不放大是为什么？
将AD603的SPICE模型导入至ADS中，然后按照AD603手册中的两个测试电路（一个用来测试3阶交调，另一个用来测试1dB压缩点），其中信号的输入端和输出端用S参数仿真中的50Ω终端电阻代替
60user157
2023-11-21 06:36:06
请问ADS中S11参数到底与传输线特性有关还是与端口的输入阻抗有关？
我在ADS中进行共轭匹配时，为什么要以S11作为判断是否匹配的依据？ 请问ADS中S11参数到底与传输线特性有关还是与端口的输入阻抗有关？ 在ADS中进行共轭匹配时，S11被认为是判断是否匹配
2023-10-22 11:24:36
为什么HMC564的S参数在芯片手册和s2p文件仿真得到的结果相差巨大？
我想问一下，为什么HMC564的S参数在芯片手册和s2p文件仿真得到的结果相差巨大。 HMC564芯片手册中 利用ADS导入s2p文件得到 发现两者相差巨大，7-14G手册中S11约为-20dB，而s2p文件得到的仅为-10dB,结果相差很大。
国名英雄XXX
2023-11-16 06:08:39
讲讲仿真软件的文件导入
仿真软件识别导入的设计文档是有区别的，实际的使用经历，ADS只是用于搭建Channel通道仿真，那本文以Cadence的Sigrity和Ansys的SIwave为例，讲讲仿真软件的文件导入。
2023-06-10 10:15:51
不能把AD4003芯片的IBIS模型导入ADS怎么处理？
我不能把AD4003芯片的 IBIS 模型导入ADS 提示了以下错误 。 官方网站提供的 IBIS 模型是否有错误,
星星公交站
2023-12-01 07:28:32
如何实现__import__()动态导入
import () 动态导入 import 语句本质上就是调用内置函数 import ()，我们可以通过它实现动态导入 实操代码: 使用 import () 动态导入指定的模块( 不推荐 ) s
2023-09-11 17:38:27
已知S参数和等效电路，请问怎么具体操作ADS可以得到其中的L、C大小？
我用HFSS画了一个谐振器然后仿真得到S参数曲线，另外还知道这个谐振器的等效电路，请问怎么具体操作ADS可以得到其中的L、C大小呢
醉狼工作室
2021-06-24 06:07:29

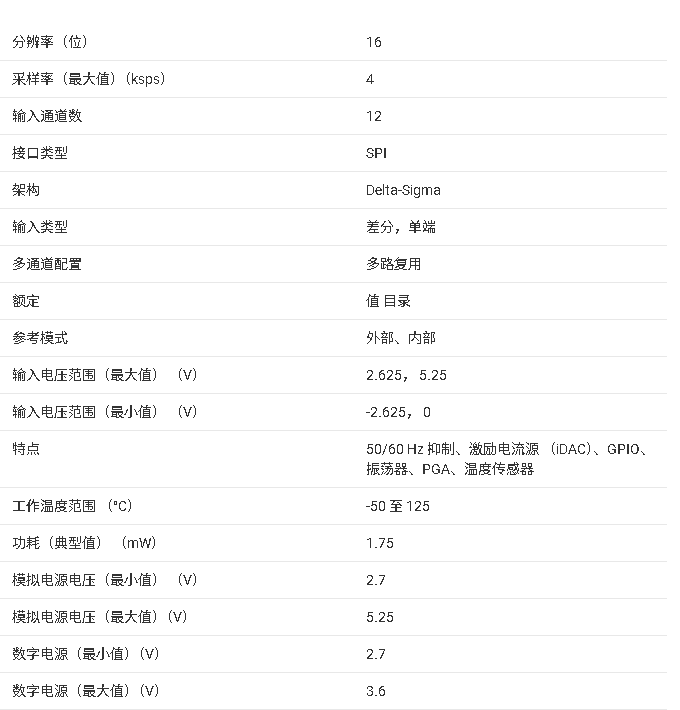

ADS114S08 16 位、4kSPS、12 通道 Δ-Σ ADC技术手册
ADS114S06和ADS114S08是精密的 16 位 Δ-Σ 模数转换器 （ADC），具有低功耗和许多集成功能，可降低测量小信号传感器应用中的系统成本和元件数量。
2025-11-07 13:50:11

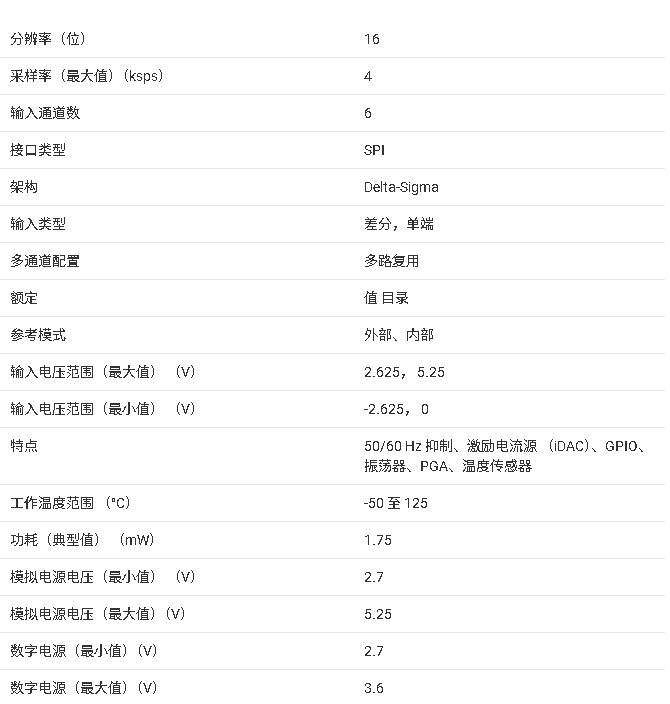

ADS114S06 16位、4kSPS、6通道Δ-Σ ADC技术手册
