好的，使用万用表排查PCB板短路是一个系统性的过程，需要耐心和细心。以下是详细的中文步骤：
核心思路： 利用万用表的电阻档 (Ω) 或蜂鸣档/通断档 (⎓◡◡⎓ 或 一个声波符号) 测量电路两点之间的电阻。正常电路在非直接连接点之间应有较高电阻（几百欧到兆欧级），若电阻接近或等于零欧姆（Ω），则说明这两点之间存在短路。
所需工具：

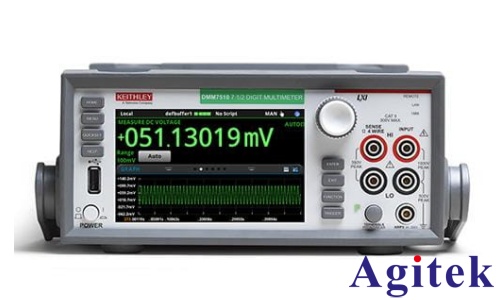

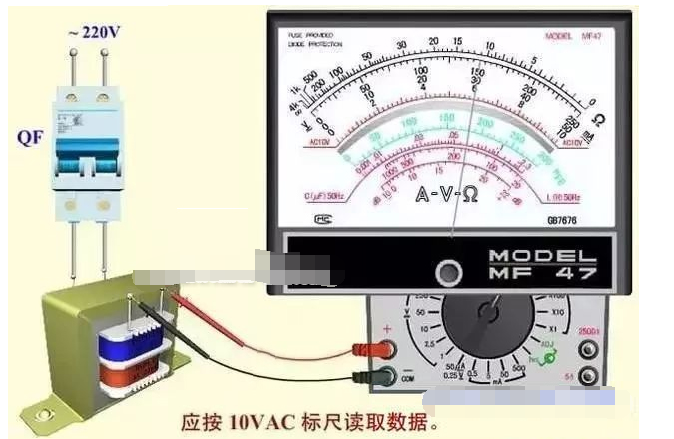

- 数字万用表： 最常用的工具，精度足够。
- 合适的表笔针尖： 尽量使用细而尖的表笔针尖，以便精确定位测量点。可以自制或购买更细的探针套在原装表笔上。
- 放大镜或显微镜： 用于仔细观察PCB板上的线路和元件。
- 电路原理图 (如果有)： 能极大提高效率，了解电路布局和连接关系。
- 烙铁和吸锡器/热风枪 (可选)： 用于拆焊元件或隔离线路，进行进一步定位。
- (可选) 低阻计： 对于非常低阻值（毫欧级）的短路点定位，普通万用表可能不够精确，低阻计或支持毫欧档的万用表（如某些FLUKE表）更佳。
排查步骤：
-
安全第一，彻底断电：
- 确保PCB板完全断电，没有任何电源（包括电池）连接。
- 对于大容量电容，在测量前需要先放电（例如用电阻短接电容引脚几秒钟），避免损坏万用表或读数不准确。
- 重要提示：不要试图在通电状态下用电阻档测短路！
-
初步目视检查：
- 仔细观察PCB板正反面：
- 检查是否有锡渣、松香残留、金属碎屑（尤其是新焊过的板子）。
- 检查焊点是否连锡、桥接，特别是引脚密集的芯片（IC、排阻、连接器下方）。
- 检查线路（走线）是否有划伤、裂纹、毛刺，导致相邻线路搭在一起。
- 检查元件（特别是电容、电阻）是否烧焦、鼓包、开裂，这可能是短路后的结果，也可能是原因。
- 检查连接器、开关内部是否有金属碎片或变形导致短路。
- 检查过孔（Via）是否有贯穿短路（比如塞了锡）。
- 使用放大镜仔细检查可疑区域。
- 仔细观察PCB板正反面：
-
定位电源短路点 (优先排查)：
- 确定短路点类型： 最常见且危害最大的是电源正极（VCC/VDD）对地（GND）短路，或者电源轨之间短路（如3.3V和5V短路）。
- 测量供电端：
- 将万用表置于 蜂鸣档 或 最低的电阻档（如200Ω）。
- 测量电源输入点： 表笔一端接已知的 电源输入正极焊盘/过孔（如电池+极、电源插座+脚），另一端接 已知的GND焊盘/过孔（如电池-极、大面积的GND铜箔）。
- 观察读数：
- 如果蜂鸣器响且电阻显示 0Ω 或非常接近0Ω (如几欧姆以下) ，说明存在电源对地短路。
- 如果电阻较大（几百欧以上），则电源输入端本身未短路到地，可能是下游元件短路或不是电源短路问题。
- 定位短路区域 (缩小范围)： 如果确认电源对地短路：
- 分段断开供电： 如果PCB有多个供电模块，尝试断开（如拔掉排线、拆掉跳线帽、移除保险丝）给不同模块供电的线路。测量断开点的上游（电源输入端）是否还短路，下游（模块输入端）是否短路。这能快速缩小到具体模块。
- 割线法 (谨慎使用)： 在无原理图或需要精确定位时（且PCB布线允许），可以在电源线上选择关键点（如靠近不同IC的供电输入处、大的滤波电容之后），用锋利刀片小心地切断一小段电源铜箔（割线前最好拍照记录！）。然后测量割线点与GND之间：
- 如果短路仍在（电阻≈0Ω），说明短路点在割线点的上游（靠近电源输入）。
- 如果短路消失（电阻变大），说明短路点在割线点的下游（靠近负载）。
- 拆元件法：
- 优先拆大件： 拔掉所有排线、插座上可以拔的元器件（如屏幕、按键板、外设接口）。
- 拆大容值电容： 主电源滤波电容（如100uF, 470uF 铝电解电容、钽电容）容易击穿短路。将它们焊下来再测电源对地电阻。拆下后如果短路消失，说明是该电容坏；如果还在，继续。
- 拆IC： 对关键IC（如主芯片、电源管理芯片、MOSFET管）进行拆焊（用烙铁或热风枪）。拆一个，测一次电源对地电阻。如果拆掉某个IC后短路消失，则说明是这个IC本身内部短路或其外接滤波电容短路。操作需谨慎，避免损坏焊盘。
- 拆防护器件： 检查并尝试移除ESD二极管、TVS管等保护器件，它们被浪涌打坏后会表现为短路。
-
信号线短路排查 (包括非电源-地的短路)：
- 使用蜂鸣档/通断档： 这是最常用、最高效的模式。
- 测量关键节点：
- 测量不应该相连的点之间是否意外连通。例如：
- 同一芯片不同功能的引脚之间（除非原理图允许）。
- 相邻线路，尤其是在密度高的区域。
- 排阻内部的几个电阻之间（如果排阻坏，可能内部短路）。
- 开关/按键在不同状态下的引脚连接是否符合预期（按下去才通，抬起断开）。
- 对照原理图，测量相关网络。如果图中两个点不应该直接相连，但蜂鸣档响了，就是找到短路。
- 测量不应该相连的点之间是否意外连通。例如：
- “对地短路”排查： 将表笔一端接 GND，另一端依次触碰 各信号线或电源线上的关键测试点/焊盘/过孔。正常情况下，大部分信号线对地应该有较高电阻（非0）。如果某点对地蜂鸣器响且电阻≈0Ω，则说明该信号/电源直接对地短路（如果是低压小信号，也可能是该点连接的保护元件击穿或芯片I/O损坏）。此时可沿着该网络追踪短路点。
-
精确定位法（针对极低阻值或难找点）：
- 毫欧表法/低阻四线法： 使用支持低阻（毫欧级）测量或四线测量（Kelvin法）的工具（如低阻计或高档万用表），能够更精确地测量两点间微小阻值。利用电阻值变化或电压降差异（如果注入小电流）来定位。这比普通蜂鸣档更能区分非常接近0Ω的短路线和正常低阻值的宽线。
- 松香助焊法/烟雾法：
- 在高度疑似短路区域（如一片芯片下方、排线引脚间）涂上大量松香膏（无腐蚀性的）。
- 用可调稳压电源设定很低的电流（如100-500mA）和电压（通常1-2V，远低于元器件工作电压，避免损坏好元件）。
- 将此低压电源的正极和负极分别接在短路的两点上（如VCC和GND）。
- 由于存在短路点，电源会强制输出电流（如果限流设置低，不用担心损坏好元件）。
- 电流流过短路点时会产生热量，熔融其附近的松香，形成烟雾或让松香变得透明/发粘。观察哪个地方的松香最先融化/冒烟，那里就是短路发热点。这种方法对精确定位芯片引脚间、BGA下方的短路特别有效。操作需极其小心！电压要低，电流要小。做好防火准备。
-
修复与验证：
- 找到短路原因后（如锡渣、连锡、坏元件），清除锡渣、修复连锡、更换损坏元件。
- 如果割了线，需要用焊锡和导线小心连接修复。
- 务必在断电情况下，再次测量所有原本短路的两点之间的电阻，确认短路已经完全消除。特别是电源对地电阻应恢复到正常值（通常千欧级或兆欧级）。
- 尝试重新上电（初始用可调电源限流），观察电流是否正常，功能是否恢复。
重要注意事项与技巧：
- 保持表笔与焊盘/过孔的接触良好和稳定。 接触不良会导致误判。
- 测量点尽量选择在焊盘或过孔上，而不是元件引脚上， 避免元件本身特性影响测量（特别是对于芯片引脚）。断开元件再测元件的电阻是另一回事。
- 理解电路： 掌握基本的电路知识和原理图阅读能力对排查短路非常有帮助。知道哪些节点应该导通，哪些不应该，哪些对地应有特定的电阻值。
- 由“面”到“点”： 不要一上来就对着整个复杂的板子地毯式扫描。先用大方向测量（如电源对地），确定短路类型和大致区域（如电源部分、某个IC附近），然后再在该区域逐步缩小范围。
- 比较法： 如果有同样的好板子做对比，测量对应关键点的电阻/通断情况，会事半功倍。
- 耐心和细心： PCB短路排查可能是枯燥和繁琐的，尤其是微小的锡渣或PCB内部缺陷（如夹层短路），需要仔细观察和尝试不同的方法。
- 割线和拆元件是破坏性方法， 务必谨慎，优先采用非破坏性或可逆的方法（如断开排线、使用松香法）。
- 安全第一： 确保断电操作，小心烫伤（烙铁、热风枪），注意防止化学烟雾（松香法）。
通过遵循这些步骤，结合目视检查、逻辑分析、耐心和必要的工具，通常可以成功定位和修复PCB板上的短路故障。
