pcb 星形接地

分享:

好的,PCB设计中的“星形接地”是一种单点接地策略,其核心思想是:

将所有需要接地(连接到GND参考平面或网络)的电路部分,都连接到PCB上的一个公共物理点(接地星点),而不是随意地连接到接地平面的任何位置。

核心目标:

  • 避免形成接地环路: 多个接地点之间的电位差或不同路径上的电流会产生噪声电压(地弹、地噪声),干扰敏感电路。
  • 最小化共阻抗耦合: 当多个电路电流共享一段接地路径时,这段路径的阻抗会在各电路间产生不期望的信号耦合(噪音)。
  • 提供低噪声的“干净”参考点: 特别是为模拟电路、高速数字电路、射频电路或高精度/低噪声电路提供一个相对稳定的参考电压点。

如何实现星形接地:

  1. 确定接地点 (星点 - Star Point):

    • 选择一个物理位置作为所有接地路径的唯一汇聚点。通常选择在电源输入滤波电容的接地端电源模块的输出地
    • 对于混合信号板(同时有模拟和数字电路),常将模拟地和数字地最终在此单点汇合。
    • 有时一个系统可能有多个星点(例如,一个用于模拟部分,一个用于数字部分,然后这两个星点最终在电源入口点再汇合),但这种情况下,每个点本身仍然是其局部区域的“星点”。
  2. 布线方式 (呈星形放射):

    • 从接地点(星点)出发,独立引出接地线(或过孔到接地层)到各个子系统、功能模块或关键器件的接地端。
    • 关键特性:各个分支之间的接地路径没有相互连接(在到达星点之前)。它们只在星点处连接在一起。
    • 想象一个中心点(星点),多条线(接地路径)呈放射状连接到各个需要接地的部分,形状像星星。
  3. 关键考虑因素:

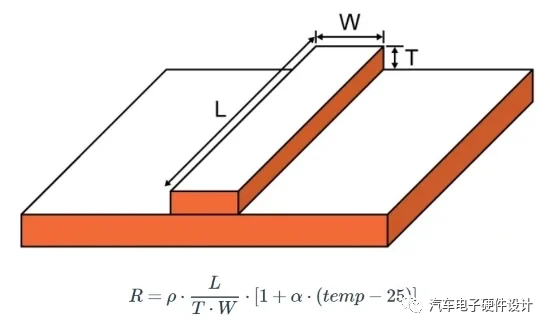

    • 低阻抗路径: 每个放射状分支都应尽量短、宽(降低电感),使其具有低阻抗,尤其是在高频下。
    • 避免交叉: 不同电流的路径(尤其是高噪声和低噪声的)应避免平行靠近走线,以防串扰。
    • 隔离分区:
      • 在物理上将高噪声电路(数字开关电源、数字逻辑、电机驱动器)和低噪声电路(模拟前端、传感器、精密ADC/DAC、RF接收器)进行布局隔离
      • 各自的接地线分别连接到星点。
      • 避免在两个区域之间的接地平面或走线上形成低阻抗的公共路径。
    • 接地层: 星形接地策略可以(并且通常应该)配合一个完整的接地平面层使用。
      • 局部平面: 在某个功能区域内(如数字区域),可以使用一个局部的接地平面。
      • 分区平面: 可以将整个接地平面划分为不同的区域(物理隔离槽或不隔离,但清晰划分),每个区域的平面代表该部分的参考地,然后每个区域的参考地通过一个单独的、低阻抗的路径连接到星点(多点星形)。
      • 关键点: 对于需要极低噪声的电路(比如ADC模拟地),其接地连接优先直接连接到星点,即使在有平面层的情况下,也避免让它“顺便”共享区域平面的路径。

为什么星形接地有效?

  • 打破环路: 强制所有电流返回到一个点,消除了由多个接地点形成的环路,环路是接收和辐射EMI的天线。
  • 减少耦合: 不同电路的返回电流不共享公共路径(在到达星点之前),各自通过自己的“专属”低阻抗路径返回,大大减少了通过接地阻抗相互干扰的机会。
  • 优化噪声隔离: 特别有助于在混合信号系统中隔离敏感的模拟电路和嘈杂的数字电路。
  • 提供干净参考: 为高精度电路提供了一个尽可能不受其他电路电流影响的“纯净”参考点(星点本身)。

适用场景:

  • 混合信号电路板: 隔离模拟地和数字地的经典应用。
  • 高精度模拟电路: 运放、ADC、DAC、传感器、精密基准源等。
  • 音频电路: 降低本底噪声和哼声。
  • 射频电路: 提供稳定的参考点并减少振荡。
  • 开关电源: 大功率开关电流路径的接地设计。
  • 电机驱动: 隔离大电流驱动回路和控制逻辑回路。
  • 高速数字电路(在某些情况下): 为了控制特定高速信号的返回路径,或减少串扰。

注意事项:

  • 物理实现是关键: 设计不良的“星形”接地(分支太长、阻抗高、布局混乱)可能比统一接地更糟。
  • 并非万能: 对于非常高频的电路或极高频率的数字系统,完整的低阻抗接地平面通常更重要,但星形接地的分区思想(隔离、直接返回)仍然适用。
  • 低频噪声: 主要优势在于解决中低频(kHz到MHz级)的接地噪声和共模干扰。
  • 回流路径: 高速信号的返回电流倾向于在信号线下方的平面流动,星形策略不能强制改变这个自然的最短路径,这就是为何在高频下更强调平面的完整性,但仍需管理不同区域间的电流耦合。
  • 散热器接地: 功率器件的散热器应直接且通过最短路径连接到功率部分的星点(如电源地),避免与敏感电路共享接地路径。

总结:

星形接地是PCB设计中管理接地电流、降低噪声干扰和隔离敏感电路的一种重要策略。它通过建立一个单点接地点,并让所有接地路径都独立且直接连接到此点来实现。成功的关键在于:清晰的物理分区、低阻抗的放射状连接、关键信号的直接连接以及整个PCB布局的精心规划。在实践中,星形接地概念通常与接地平面结合使用,尤其在复杂的系统中。
