电流互感器（Current Transformer, CT）作为电力系统中的关键设备，其型号和技术参数关系到系统测量的准确性和保护动作的可靠性。以下为您详细介绍其主要型号分类及核心参数：
一、 型号分类（按应用场景与结构）
-
按用途分：
- 计量用CT： 用于电能计量，要求高精度（如0.1级、0.2级、0.2S级、0.5级），误差小（特别是小负荷时）。型号常包含 "S"（如0.2S）。
- 保护用CT： 用于继电保护装置，要求在高故障电流下（如20倍额定电流）仍能传变准确信息，核心参数为准确限值系数（如5P20, 10P20）。型号常带 "P"（Protection）。
- 测量用CT： 用于仪表指示（如电流表），精度要求介于计量和保护之间（如0.5级、1级、3级）。
-
按安装方式/结构分：
- 贯穿式/母线式： 无一次导体，直接套在母线或电缆上。型号常包含 "LMK"、"LMZ"、"LQ"。 广泛应用于开关柜。
- 套管式/装入式： 安装在断路器或变压器的套管中。型号常包含 "LR"、"LBR"。
- 支柱式： 安装在支柱或底座上，有独立的瓷套或环氧树脂外壳。一次端子外露。型号常包含 "LZZ"、"LB"、"LD"。
- 分置式/浇注式： 用于户内低压系统，采用环氧树脂浇注。常见型号 "LZ"、"LMK"、"LZZBJ"。
- 油浸式： 主要用于户外中高压系统，绝缘介质为变压器油，有金属油箱和瓷套。
- 光纤式： 基于光学原理，具有体积小、频带宽、无磁饱和、抗电磁干扰强等优点。型号多含 "FOCT"。
-
按绝缘介质分：
- 干式： 树脂浇注（环氧树脂等）或空气绝缘。常用户内低压系统。
- 油浸式： 变压器油绝缘。常用户外中高压系统。
- 气体绝缘： SF6气体绝缘。常用于GIS设备或要求高的场合。
- 浇注式： 环氧树脂浇注固体绝缘。广泛用于户内中低压系统。
二、 核心技术参数
- 额定一次电流： CT设计时所依据的一次电流值，如100A, 300A, 600A, 1000A, 1500A, 2000A, 2500A, 3000A, 4000A等。应与被测线路的实际电流相匹配。
- 额定二次电流： 国家标准规定一般为 5A 或 1A。必须与二次仪表或保护装置的额定输入电流一致。
- 额定电流比： 额定一次电流与额定二次电流的比值。例如： 100/5A, 600/1A。
- 准确度等级： 规定工作条件下误差的极限。
- 计量用： 0.1, 0.2, 0.2S, 0.5, 0.5S（S表示在1%-120%额定电流范围内误差限制更严格）。
- 测量用： 0.5, 1, 3。
- 保护用：
- P级： 稳态保护。如5P20 (5%复合误差，在20倍额定电流下仍满足误差要求)。
- TP级： 暂态保护。用于超高压或重要回路保护。常见TPY, TPZ。
- 额定负荷： CT二次回路能带的最大视在功率（单位VA），在规定功率因数下（常为0.8滞后）保证其准确度。如5VA, 10VA, 15VA, 20VA, 30VA, 50VA等。选择CT时，实际二次回路总阻抗折算的VA值必须 ≤ 额定负荷。
- 额定频率： 设计的工作频率。国内电力系统标准为 50Hz。
- 准确限值系数：
- 保护用CT： 在额定负荷下，复合误差 ≤ 规定值（如5%或10%）的最大一次短路电流（Ipsc）与其额定一次电流(Ipn)的比值（ALF = Ipsc / Ipn）。例如：5P20（ALF=20）。
- 计量/测量用CT： 准确度等级适用于额定一次电流附近电流时的误差保证，其最大工作电流通常小于ALF所对应的电流。
- 额定短时热电流： 在指定时间内（通常1s）CT能承受而不损坏的最大一次电流有效值（Ith）。用kA表示。
- 额定动稳定电流： CT能承受而不致产生电气或机械损伤的最大一次电流峰值（Idyn）。通常约为额定短时热电流的2.5倍（峰值与有效值之比）。
- 绝缘水平：
- 额定工频耐受电压： 在规定时间内（通常1分钟）一次对二次及地、二次绕组间能承受的工频电压有效值（kV）。
- 额定雷电冲击耐受电压： 一次绕组能承受的标准雷电冲击波全波的峰值电压（kV）。
- 额定设备最高电压： 决定绝缘水平的基础参数（Um）。如6/7.2kV, 10/12kV, 35/40.5kV, 110/126kV, 220/252kV等（分子为系统最高工作相电压有效值，分母为Um）。
- 连续热电流： 在额定二次负荷下，一次绕组连续允许通过而不超过规定温升限值的电流值。通常为额定一次电流的120%（如1.2 x Ipn）或更高。
- 仪表保安系数： 计量用CT的一个参数（FS），指在一次电流等于额定一次电流乘以FS时，复合误差大于等于10%（5P型CT为5%）。设计用来保护计费仪表在系统故障时不受大电流冲击。例如，FS ≤ 5。
- 安匝数： 一次电流与一次导体穿过铁芯次数的乘积。在选择贯穿式CT时需要确认实际一次电流是否能满足其安匝数要求。
三、 型号命名规则（示例）
中国标准型号命名比较复杂且不完全统一，但通常包含以下信息：
- 产品代号： L - 电流互感器
- 安装方式/绝缘结构： Z - 支柱式，M - 母线式，J - 树脂浇注，C - 瓷绝缘（户外），G - 改进型，F - 复匝贯穿（低压），R - 装入式（套管），X - 小体积
- 用途/特殊结构： B - 带保护级（或半封闭），J - 加大容量（或加强型），W - 户外式，D - 差动保护用，K - 塑料外壳，Q - 气体绝缘，S - 手车式
- 设计序号： 数字（如7, 8, 9）
- 额定电压等级（kV）： 数字（如10, 35）
- 结构特征或改型： 字母（如B，C）
常见型号举例：
- LZZBJ9-10： 支柱式、浇注绝缘、带保护级、设计序号9、额定电压10kV。
- LMZ-0.66： 母线式、浇注绝缘、额定电压0.66kV。
- LMK-0.5： 母线式、塑料外壳、额定电压0.5kV。
- AS12/185b/2S (瑞士ABB)： 这是一个国际品牌的具体型号，AS是系列，12代表设计序号/尺寸，185代表额定一次电流185A，b代表某种特性，2S代表双次级（如1个0.5级测量、1个5P20保护）。
- TPY220: (某厂) 暂态保护级TPY型，适用于220kV系统。
四、 选型要点总结
- 明确用途： 计量？保护？测量？
- 确定参数： 系统电压、一次电流范围、保护整定值（计算所需ALF/短时热电流）、二次负荷（包括导线阻抗和所有装置阻抗）、精度要求。
- 匹配接口： 额定二次电流（5A或1A），端子连接方式。
- 考虑环境： 户内或户外？安装空间限制？
- 符合标准： 应依据相关国家标准（如GB 20840/IEC 61869）或行业规范。
在实际工程应用中，务必以设备铭牌和技术说明书为准进行选型和验证。电流互感器作为电力系统的“眼睛”，其精度和可靠性直接影响电网的安全经济运行——精心选型是避免计量偏差和保护误动/拒动的关键步骤。
如何利用电流互感器精确的测量护套接地环流呢
什么是电缆护层环流？电缆环流过大有哪些危害？电流互感器有哪些技术参数？如何利用电流互感器精确的测量护套接地环流呢？
哼小曲
2021-09-07 07:21:11
选择电流互感器时主要依据的参数
电流互感器在电力系统中担任着重要的角色，它不仅保障了电流测量的精确性，同时也确保了设备运行和人员的安全。正确选择电流互感器是电气工程设计及运维中的一个关键步骤，涉及多个技术参数的综合考量。以下详细
2024-08-27 14:24:32
AKH-0.66 III型电流互感器有哪些参数
AKH-0.66 III型电流互感器有哪些特点？AKH-0.66 III型电流互感器有哪些功能？AKH-0.66 III型电流互感器有哪些参数？
idskfwier
2021-08-05 06:42:11
电流互感器和电压互感器到底有哪些不同之处
电流互感器和电压互感器的结构有何区别？电流互感器和电压互感器的工作原理有何区别？电流互感器和电压互感器的功能有何区别？
充电搜索
2021-08-16 06:52:16
AKH-0.66/K-Φ系列开口电流互感器有哪些规格参数
AKH-0.66/K-Φ系列开口电流互感器有何特点？AKH-0.66/K-Φ系列开口电流互感器有哪些规格参数？
linlin10
2021-08-13 07:28:09
AKH-0.66/M8型电流互感器的规格参数有哪些
AKH-0.66/M8型电流互感器有哪些特点？AKH-0.66/M8型电流互感器的规格参数有哪些？AKH-0.66/M8型电流互感器主要应用于哪些领域？
充电搜索
2021-08-03 06:53:26
什么是电流互感器？
边绕组或二次绕组。两个绕组之间有绝缘，使两个绕组之间有电的隔离。电流互感器在运行时一次绕组W1接在线路上，二次绕组W2接电气仪表，因此在测量高压线路上的电流时，尽管原边电压很高，但是副边电压却很
whhmdl
2021-09-02 15:57:54
什么是电流互感器_电流互感器有什么作用
电流互感器是一种将大电流按照一定的变比变换成小电流的仪器，它和变压器很相像，变压器并接在线路上主要用来改变线路的电压，而电流互感器串接在线路上主要用来改变线路的电流，所以电流互感器最早也叫变流器
2020-09-09 09:34:15
AKH-0.66/K-Φ系列开口电流互感器有哪些规格参数
AKH-0.66/K-Φ系列开口电流互感器的特点是什么？AKH-0.66/K-Φ系列开口电流互感器有哪些规格参数？AKH-0.66/K-Φ系列开口电流互感器主要有哪些应用？
Tussi
2021-08-10 07:52:34
AKH-0.66/W-20型电流互感器有哪些规格参数
AKH-0.66/W-20型电流互感器的特点是什么？AKH-0.66/W-20型电流互感器有哪些规格参数？
leopard530
2021-08-13 07:32:21
AKH-0.66/M8型电流互感器有哪些规格参数
AKH-0.66/M8型电流互感器的特点是什么？AKH-0.66/M8型电流互感器有哪些规格参数？
切克切克闹
2021-08-17 06:29:24
AKH-0.66系列测量型电流互感器----安科瑞 吴雅芳
协议：无辅助电源：无 2技术参数● AKH-0.66Ⅰ型电流互感器● AKH-0.66Ⅱ型电流互感器 ● AKH-0.66Ⅲ型电流互感器● AKH-0.66 M8型电流互感器 ● AKH-0.66 Z型
acrelwyf
2020-09-05 11:13:19
电流互感器烧毁的原因有哪些
电流互感器其实就是一台变压器，只不过在设计的时候它所用的电磁材料和所规划的磁路与变压器有一定的区别，电流互感器是一种把很大的电流变换为较小的电流，它的二次侧的电流一般是5A。在使用过程中如果电流互感器老烧毁，我认为主要由以下几个原因造成的。
2020-05-19 17:42:43
什么是零序电流互感器？零序电流互感器和电流互感器的区别
地运行。然而，在电力系统中，有一种称为零序电流的电流，在三个相位中同时存在。通过零序电流互感器，我们可以测量这种电流，从而确保电力系统正常运行。 电流互感器和零序电流互感器的区别在于所测量的电流类型不同。通常情况下
2023-09-14 11:00:07

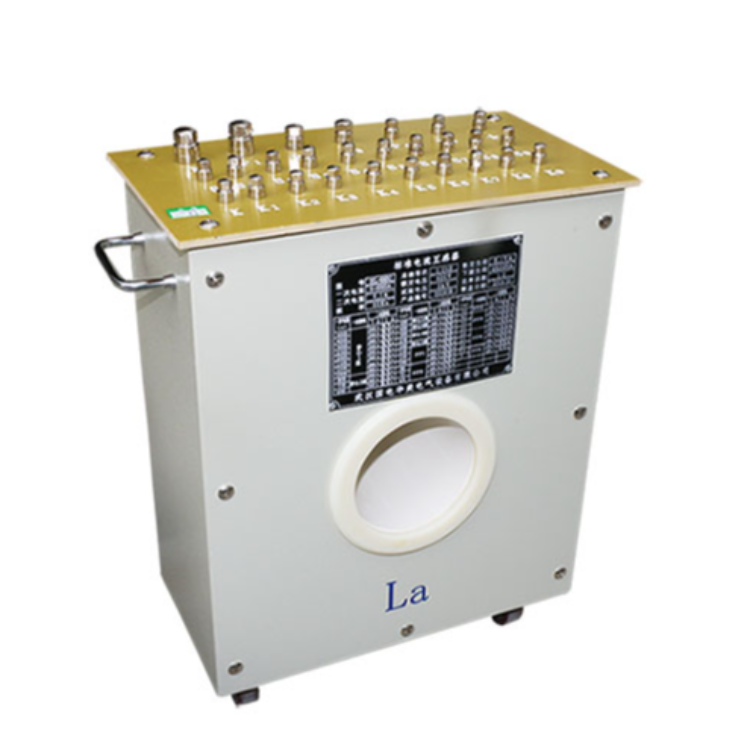

标准电流互感器
