在PCB（印制电路板）设计领域，元器件位号是指：
中文术语解释
- 元器件位号 (Yuanqijian Weihao)：
- 含义： 指在PCB设计图纸和最终制造的电路板上，为每个独立的电子元器件分配的一个唯一的字母数字标识符。
- 目的： 用于精确标识和定位电路板上的每一个元器件。
- 构成：
- 字母部分： 通常表示元器件的类型。这是电子工程中的通用惯例。
- 例如：R (电阻), C (电容), L (电感), D (二极管), Q (三极管、MOSFET等), U (集成电路), J (连接器), F (保险丝), SW (开关), LED (发光二极管)...
- 数字部分： 用于区分同一类型中的不同元器件。
- 例如：R1, R2, R3 是三个不同的电阻；C1, C2, C3 是三个不同的电容；U1 可能是一个微控制器，U2 可能是一个存储器芯片。
- 字母部分： 通常表示元器件的类型。这是电子工程中的通用惯例。
- 核心作用：
- 位置参考： 在PCB装配图、电路原理图、布局图以及实际的电路板上，通过位号就能唯一确定某个元器件的物理位置。就像电路板上每个元件的“门牌号”。
- 文档关联： 在物料清单和原理图中，位号将元器件的详细信息与其在物理板上的位置关联起来。通过位号可以在原理图中找到对应的符号，在BOM表中找到其参数（如阻值、容值、型号）。当组装时，它指导工人将哪个元件放在哪个位置。
- 调试与维修： 在测试、调试和维修电路板时，工程师报告“C15损坏了”或“需要测量Q7的电压”，这个“C15”、“Q7”就是位号，能让人立刻在板子上找到目标元件。
- 唯一标识： 确保板子上的每个元器件都有清晰的身份标记。
为什么它很重要？
想象一下没有位号的电路板：面对成千上万个一模一样的电阻、电容，根本无法区分它们。位号让混乱变得有序：它像一张电路板的精确导航图，无论是装配、测试还是维修都能迅速定位目标。
实际使用场景
- PCB设计文件： 在EDA软件的设计图和Gerber文件/ODB++文件中的丝印层上可以看到位号标注。
- PCB实物： 在电路板的丝印层上，元器件旁边印着对应的位号（如R5, U8）。
- 原理图： 每个元件的图形符号旁边标有位号。
- 物料清单： BOM表中通常包含“位号”这一列，并列出该位号对应的所有其他信息（参数、型号、供应商等）。
- 装配图： 清晰地展示元器件位置并标注位号。
- 测试报告/维修单： 指明有问题的具体元器件位号。
总结
元器件位号 (Yuanqijian Weihao) 是PCB设计中赋予每个元器件的唯一身份代码（由类型字母+序号数字组成），它如同电路板元件的“精确坐标”，用于在图纸、清单和实物板上唯一地识别、定位和追踪每一个电子元件。没有它，PCB的生产、组装、调试和维修都将陷入混乱。
如果您的BOM表或设计软件导出了位号列表，那通常就是包含了所有元器件位号（如 R1, C22, U3, D5, Q10）的清单，用于装配参考或文档编制。

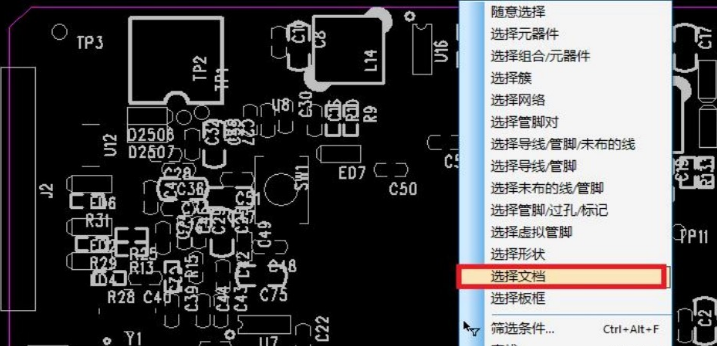

PCB设计：整理元器件位号的快捷技巧
