针对循迹小车PCB设计的仿真，这里提供一份详细的步骤指南和注意事项（中文版），涵盖核心模块的仿真关键点：
一、仿真流程框架
graph TD
A[明确仿真目标] --> B[传感器电路仿真]
A --> C[电机驱动电路仿真]
A --> D[电源电路仿真]
B --> E[抗干扰验证]
C --> F[电流/热分析]
D --> G[电压稳定性测试]
E & F & G --> H[整体系统联合仿真]二、核心模块仿真要点
1. 红外循迹模块（传感器）
- 仿真重点：
✅ 红外发射管驱动电流计算（典型值10-20mA）
✅ 接收管光电转换后的电压范围（0-5V ADC采样要求）
✅ 环境光干扰模拟（强光/阴影下的误触发验证） - 优化建议：
# 伪代码：ADC阈值仿真验证 if sensor_voltage > 2.5V: # 检测到白线 output = 0 else: # 检测到黑线 output = 1注：实际阈值需根据反射率调整
2. 电机驱动电路（H桥电路）
- 必做仿真项：
? 瞬态电流冲击分析（电机启动电流可达2-3倍额定值）
? MOS管开关损耗验证（PWM频率建议8-10kHz）
? 续流二极管选型（预防反电动势烧毁芯片） - 关键公式：
( P{loss} = I^2 \times R{DS(on)} + \frac{1}{2} \times V_{DS} \times ID \times t{sw} \times f_{PWM} )
3. 电源管理模块
- 仿真验证项：
⚡ 稳压芯片瞬态响应（如LM7805负载跳变）
⚡ 电池内阻影响（放电时电压跌落仿真）
⚡ 去耦电容布局（高频噪声抑制效果验证）
三、推荐仿真工具
| 模块 | 推荐工具 | 关键优势 |
|---|---|---|
| 电路功能仿真 | LTspice/Proteus | 器件模型丰富，支持混合仿真 |
| 信号完整性 | KiCad内置仿真器 | 免费，适合基础反射/串扰分析 |
| 电源完整性 | Altium Designer+PDN | 可视化电流密度热点分析 |
| 热分析 | Ansys Icepak | 精确预测MOS管温升 |
四、实战避坑指南
-
布局禁忌：
? 避免传感器信号线与电机PWM线平行走线（最小间距3倍线宽）
? 数字/模拟地未分割 → 使用磁珠单点接地 -
EMC对策：
✨ 电机端子并联104电容吸收火花干扰
✨ 红外接收端添加RC低通滤波器（截止频率≈1kHz） -
热设计验证：
? 重点关注H桥MOS管结温（仿真值需＜85%器件限值）
? 铜箔面积计算：散热焊盘+≥2mm²/A的敷铜
五、迭代优化建议
- 参数扫描法：
扫描不同PWM频率（5kHz~20kHz），观察电机电流纹波 - 蒙特卡洛分析：
模拟元件容差（如传感器电阻±5%）对循迹精度的影响 - 故障注入测试：
仿真电源反接/电机堵转等极端情况下的保护电路响应
典型案例：某实测中出现电机干扰传感器问题，通过仿真发现是共地回路阻抗过大→优化方案：将传感器地线直接连至稳压芯片GND引脚（非电机地），干扰电压降低82%。
建议至少完成传感器信号链+电机驱动+电源模块的基础功能仿真后再制板，可避免70%以上的常见设计缺陷。当复杂设计时，建议加入PCB走线的传输线模型进行信号完整性联合仿真。
基于CW32的遥控循迹小车
本实验是使用CW32单片机制作一个入门的遥控循迹小车。遥控采用蓝牙配合手机APP进行遥控。循迹使用一个5路的循迹模块。使用OLED模块进行显示当前小车状态。
2023-11-17 17:46:50
第13章-循迹功能 STM32智能小车循迹教程 PID循迹算法分析
第13章-循迹功能 循迹小车讲解 原理分析 STM32智能小车循迹教程 红外对管使用 PID循迹算法分析V3:HAL库开发、功能：PID速度控制、PID循迹、PID跟随、遥控、避障、PID角度控制
2024-08-21 16:27:12
【项目展示】基于CW32的遥控循迹小车

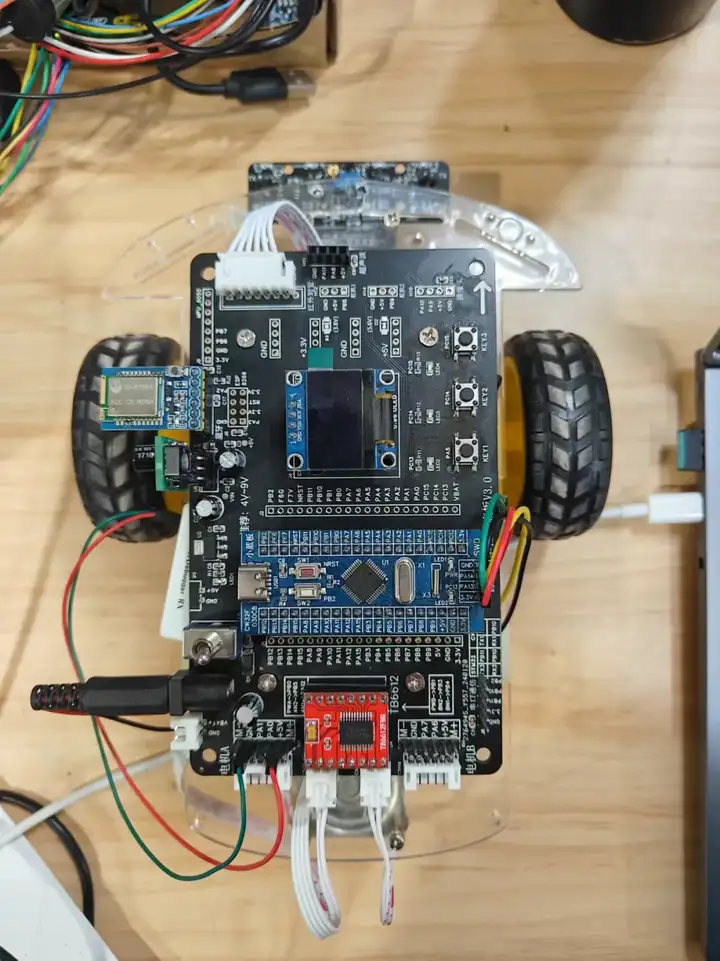

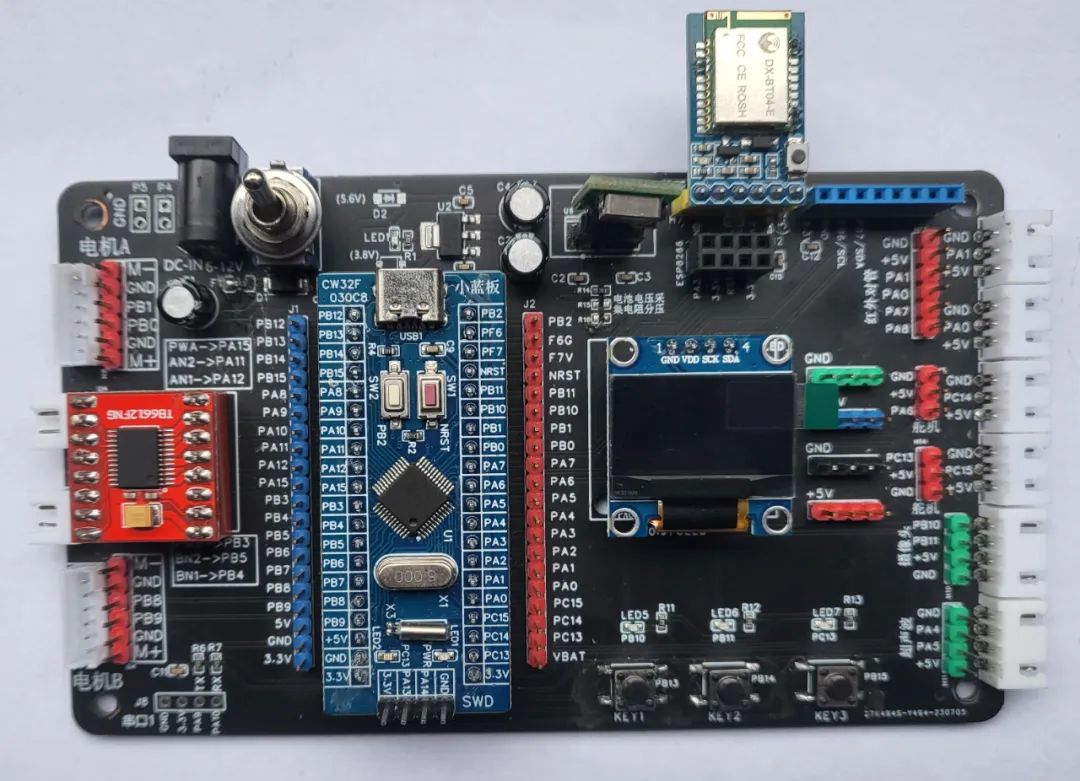

蓝牙模块、OLED屏幕、TB6612和红外循迹模块组成，电源采用可充电锂电池供电，建议不要使用 1.5V 干电池供电。 图1 CW32小车 二、硬件部分 2.1主控板 小车主控板由小蓝板和控制底板组成，小蓝板通过排母与控制底板相连，控制底板上还预留了按键等功能。主控板的原理图分别如下： 图
2024-05-31 17:33:07
怎样去设计一个基于stm32的循迹避障蓝牙小车
基于stm32的智能小车作品（循迹避障蓝牙）(上）前言一、材料准备二、AD画板+焊接1.原理图2.pcb图3.裸板成品4.焊好后成品三、让轮子动起来并实现pwm调速1.接线2.实现pwm调速四、循迹
熊本熊
2022-01-14 08:33:35
循迹小车如何跑直线
有两个：一是如何循迹，二是小车如何跑直线。为了解决这两个问题，查阅大量资料后，分别采用PID巡线和DMP姿态解算予以解决。（二）解决过程（1）巡线的解决方案主控板采用STM32F103C8T6，5路...
LL-LING宁
2021-08-17 08:17:13
20.3-使用两个通道进行电磁循迹 智能车竞赛 电磁杆原理图 电磁循迹小车 STM32电磁小车 电磁循迹算法
20.3-使用两个通道进行电磁循迹 智能车竞赛 电磁杆原理图 电磁循迹小车 智能车电磁组 STM32电磁小车 电磁循迹小车 电磁循迹算法 智能车环岛 智能车比赛规则 归一化处理 差比和计算 PID算
2024-08-20 10:56:58
20.0-电磁杆的组装和实物介绍“这个是就是你想要的“-智能车电磁组 电磁循迹小车

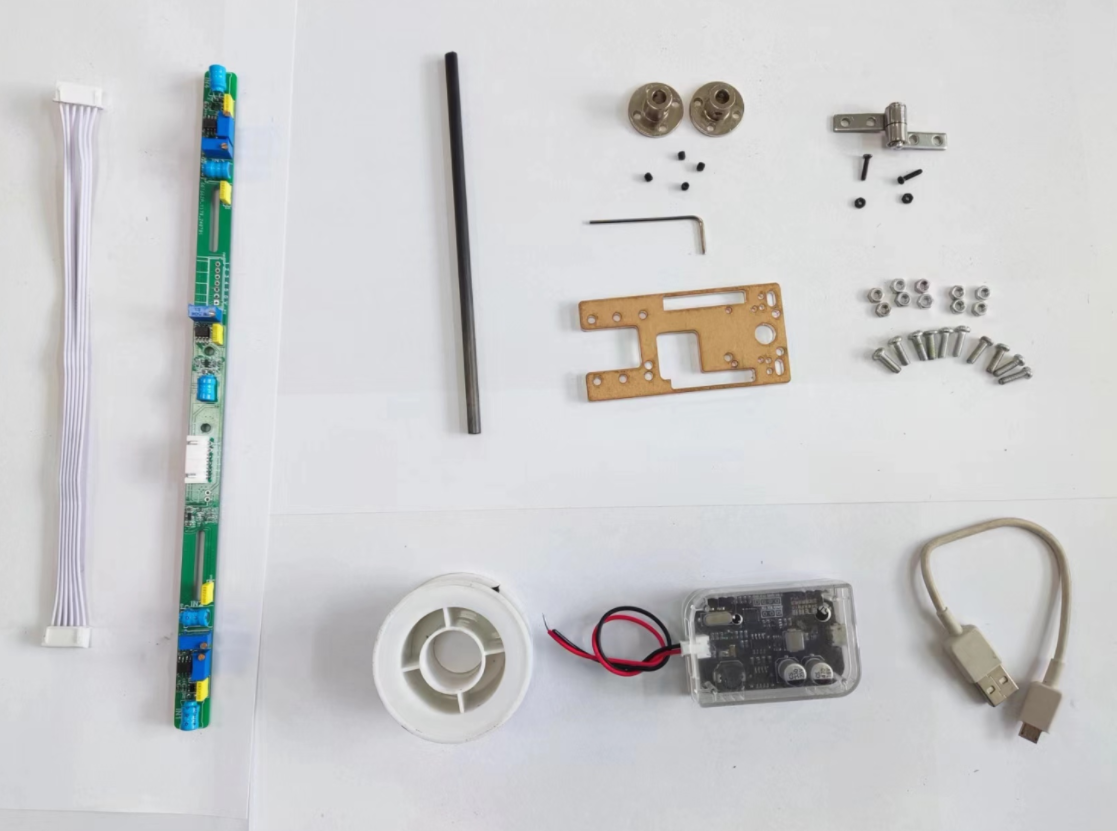

电子设计大赛20.0-电磁杆的组装和实物介绍“这个是就是你想要的“-智能车电磁组 电磁循迹小车 电磁循迹 电磁循迹小车代码 电磁杆的制作 电磁杆原理图PCB设计
2024-08-20 11:07:06
如何去实现基于STM32的循迹小车功能呢
自动循迹功能现实一，硬件描述1、循迹模块五路黑线检测，黑线反馈低电平2、小车行驶速度通过PWM控制，现实无极调速。因为开发板以及小车自重太重占空比太低的时候下车无法驱动3、小车马达减速装置不够，小车
靓仔峰
2022-01-14 09:03:24

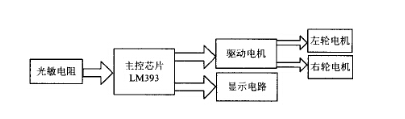

采用LM393设计的太阳能发电循迹小车
循迹小车是这种能够顺着预置的运动轨迹线路行车的小车，在很多实验教学场所均有运用。而在循迹小车行车的全过程中，怎么让小轿车可以精确地顺着运动轨迹路线行车而不出现很大的误差，是运用循迹小车的本质。
2021-02-16 17:29:00
智能循迹小车简介
简介智能循迹小车是基于自动引导机器人系统，用以实现小车自动识别路线，以及选择正确的路线。智能循迹小车是一个运用传感器、单片机、电机驱动及自动控制等技术来实现按照预先设定的模式下，不受人为管理时能够
h1654155216.9102
2021-07-21 07:29:12
基于STM32的循迹避障小车制作
）要求：小车要求循迹避障，有两种避障策略，在循迹黑线上遇到障碍物停车，循迹黑线外遇到障碍物要避障（左转，右转，后退均可），循迹过程中要求不能出黑线之外。循迹原理：（红外探头+信号处理板）红...
RATION
2022-01-05 07:48:51
聊聊基于STM32F103的红外循迹避障小车的Proteus仿真
红外循迹及红外避障实现较简单，无论是51单片机还是STM32单片机，其例程随处可见。但是完全可以运行的Proteus仿真，开源的并不多，更不要说基于STM32单片机的仿真。下面跟大家聊聊基于STM32F103的红外循迹避障小车的Proteus仿真。
llc1219
2022-01-05 06:46:04
51循迹小车详细制作过程
51循迹小车详细制作过程，循迹小车话从哪里说起，等到你要说话，什么话都是那样渺茫地找不到个源头。假期来了，决定自己动手做点东西，于是刚接触51不久的我就将眼光转向了“简单”的循迹小车，但即使如此简单
久醉不醒
2021-07-21 09:46:06
怎样去设计一个基于STM32的循迹小车
STM32循迹小车第一天：硬件平台介绍硬件平台：控制模块：正点原子STM32精英开发板驱动模块：L298N两路电机驱动模块，两路pwm控制，正反转控制转向控制：S3010舵机，由20ms脉宽pwm
andy1989
2022-01-05 08:31:50
基于STM32的智能循迹小车设计
的应用，如自动驾驶技术、引导机器人、自动化生产线上的物料陪送机器人等。循迹小车也是智能小车的一种，归属于机器人的范畴。目前，自动驾驶和智能小车的应用也越来越广泛。基于STM32F103主控板搭建智...
英雄孤寂
2021-08-11 08:36:55
怎样去设计基于STM32的智能循迹小车
基于STM32的智能循迹小车设计硬件准备1、小车底盘+四直流电机（带轮）2、STM32F103C8T6核心板3、12V 8700mAh锂电池（可以用几节18650锂电池）4、循迹模块选择
1123127317
2021-08-04 06:34:25
怎样去设计基于STM32的智能循迹小车
基于STM32的智能循迹小车设计（基础版）想看IF-WHILE代码块直接拉到底，在最下面硬件准备1、小车底盘+四直流电机（带轮）2、STM32F103C8T6核心板3、12V 8700mAh锂电池
我在线中
2021-08-11 08:02:34
循迹智能小车是由哪些部分组成的
循迹智能小车 循黑线文章目录循迹智能小车 循黑线硬件菜单硬件使用硬件组装程序设计前的理解程序代码硬件菜单单片机型号：STC16F40K1284路红外循迹模块小车底盘套件（一个底盘、两个TT马达、两个
raylue
2021-07-14 06:56:29
怎样去设计基于单片机的红外避障循迹小车
设计简介：本设计是基于单片机的红外避障、循迹小车，主要实现以下功能：小车可通过手机控制实现红外避障与循迹功能标签：STM32单片机、红外避障、循迹、小车题目扩展：循迹小车、避障小车、小车资料预览
kdsnvjsnjk
2021-11-26 08:25:08
19.3-星曈科技 openmv Hopenmv发送五个uchar Openmv+STM32F103C8T6视觉巡线小车 STM32循迹小车系列教程

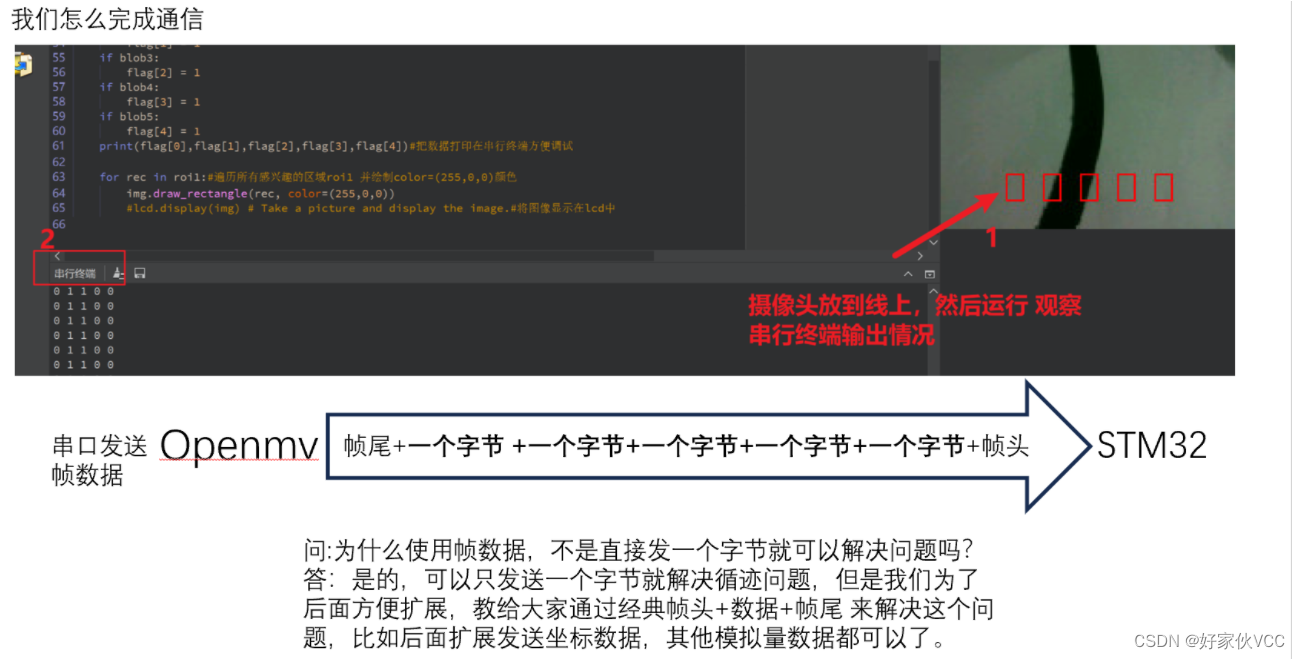

19.3-【星曈科技】openmv Hopenmv发送五个uchar Openmv+STM32F103C8T6视觉巡线小车 STM32循迹小车系列教程 使用OpenMV循迹 openMV寻迹与小车控制
