好的，这里为您介绍PCB设计课程的核心内容体系和关键知识点，帮助您了解和学习这门技术。
一、PCB设计课程核心目标
- 掌握原理图到PCB的完整流程： 从看懂电路图，到将电子元件合理、高效地布局在电路板上，并完成可靠的电气连接。
- 理解设计规则与约束： 学习电子工程和制造的物理限制，确保设计可生产、可靠、符合标准。
- 熟练使用专业设计软件： 掌握至少一款主流的PCB设计工具（如 Altium Designer, KiCad, Cadence Allegro, Mentor PADS, OrCAD, 立创EDA等）。
- 提升解决实际问题的能力： 处理高速信号、电磁兼容（EMC）、电源完整性、散热等复杂挑战。
二、核心课程内容模块
-
基础理论铺垫：
- 电子元件基础： 认识常用元器件（电阻、电容、电感、二极管、晶体管、集成电路等）的封装、符号及其在电路中的作用。
- 电路原理图基础： 学习如何阅读和理解电路原理图，掌握常用符号和画图规范。
- PCB基础知识：
- 什么是PCB？单面板、双面板、多层板的结构与特点。
- PCB基板材料（FR4，高频材料等）介绍。
- 了解过孔（通孔、盲孔、埋孔）、焊盘、走线、丝印层、阻焊层等关键概念。
- PCB制造工艺概览（蚀刻、钻孔、电镀、阻焊、丝印等）。
-
PCB设计软件入门：
- 选择一款主流软件进行深入学习。
- 软件界面熟悉：项目管理、原理图编辑器、PCB编辑器、库管理器等。
- 文件操作与项目结构管理。
- 原理图设计：
- 创建元件库（符号）或使用现有库。
- 放置元件、绘制电气连接（导线、网络标签、端口）。
- 电气规则检查。
- 生成网络表（连接关系文件）。
- 元件封装库：
- 理解元件封装（Footprint）：尺寸、焊盘形状与位置。
- 创建或修改自定义元件封装。
- 将原理图符号与PCB封装关联。
-
PCB布局设计：
- 导入网络表与板框定义： 从原理图导入连接关系，设定板子形状和尺寸。
- 元件布局策略与原则：
- 功能模块分区（电源、模拟、数字、射频、接口等）。
- 信号流向优化。
- 关键元器件（如晶振、高速IC、发热器件）的优先、特殊位置要求。
- 考虑可制造性（DFM）和可装配性（DFA）的要求（如间距、方向）。
- 散热设计初步。
- 手动布局与自动布局（结合使用）： 掌握交互式布局技巧，了解自动布局的优缺点。
-
PCB布线设计：
- 层设置与管理： 定义各层（信号层、电源层、地层）用途。
- 走线规则（Design Rules）： 重中之重！
- 线宽： 根据电流大小、阻抗要求设定（电源线、信号线）。
- 线间距（Clearance）： 保证电气安全间距，避免短路。
- 过孔规则： 尺寸、类型选择。
- 布线层规则： 方向规划（如水平层、垂直层）。
- 差分对规则： 高速信号线的关键规则（长度匹配、间距控制）。
- 区域规则： 针对板子特定区域设置特殊规则。
- 布线技巧与策略：
- 手动布线 vs. 自动布线（通常结合使用，手动处理关键路径）。
- 先布电源线、地线（优先考虑低阻抗、环路面积）。
- 关键信号线处理（高速线、时钟线、差分对）：优先布线，尽量短、直，考虑阻抗控制（可能需要计算线宽）。
- 考虑电磁兼容（EMC）：避免锐角、环路面积最小化、地线屏蔽等。
- 铺铜（Polygon Pour）：创建电源平面、地平面、信号屏蔽区。
- 设计规则检查： 在布线过程中和完成后，必须运行DRC检查，确保没有违反任何规则。
-
后期处理与输出：
- 丝印调整： 元件标识符位置、方向清晰可见，避免被焊盘覆盖。
- 泪滴（Teardrop）： 在焊盘和走线连接处添加泪滴，增强机械强度。
- 覆铜优化： 检查覆铜连接（特别是地）、避免孤岛铜。
- Gerber文件生成： PCB制造的“蓝图”文件，包含各层信息（线路、丝印、阻焊、钻孔等）。
- 钻孔文件生成： 用于钻孔机的文件。
- 装配图（Assembly Drawing）/BOM表： 用于元器件装配。
- 文件整理与归档。
-
高级主题 (通常在进阶课程中涉及)：
- 高速数字电路设计： 信号完整性（反射、串扰、时序分析）、传输线理论、阻抗计算、端接匹配。
- 电源完整性设计： 电源分配网络（PDN）设计，去耦电容选择与放置，目标阻抗。
- 模拟/射频(RF)电路设计： 高频布线技巧、屏蔽、阻抗匹配、天线设计集成。
- 电磁兼容设计： PCB级的EMC优化技巧。
- 多层板设计技巧： 复杂层叠结构规划，埋盲孔应用。
- 热设计分析： 器件散热、铜平面散热设计，与结构散热协调。
- DFM/DFT深度优化： 针对特定工厂工艺能力进行深度优化，可测试性设计。
三、学习资源与平台 (中文)
- 在线平台：
- 哔哩哔哩 (B站)： 大量免费或付费的视频教程（搜索 Altium Designer 教程、PADS教程、KiCad教程、PCB设计 等关键词）。很多个人UP主和培训机构有分享。
- 网易云课堂、腾讯课堂： 提供系统性的付费课程，讲师通常有工程背景。搜索“PCB设计”、“硬件设计”、“电子工程”。
- 摩尔吧、EDA365： 电子工程师社区，有专门的PCB学习板块、在线课程、技术讨论区。
- 凡亿教育、快电路： 专注于PCB/硬件设计培训的机构，提供从入门到高级的系统课程。
- 大学/职业院校相关课程： 电子工程、自动化、通信工程等相关专业通常会开设《电子线路CAD》、《PCB设计基础》等课程。
- 书籍：
- 《Altium Designer 原理图与PCB设计教程》
- 《Cadence Allegro 实战攻略与高速PCB设计》
- 《PADS Logic&Layout高速电路板设计》
- 《高速数字电路设计与信号完整性》
- 《电子工程师必读：元器件与技术》
四、学习建议
- 动手实践是核心： 理论学习后，必须通过实际项目反复练习。可以从简单的单面板/双面板开始（如51单片机最小系统）。
- 精通一款主流软件： 先集中精力学好一款（推荐Altium Designer或KiCad），再触类旁通。软件只是工具，设计思维是核心。
- 重视设计规则： 理解每条规则背后的物理意义（为什么需要这个间距？为什么这个线要加粗？），而不是死记硬背。
- 学会查资料和问问题： Datasheet、设计指南、应用笔记、官方手册、工程师社区都是宝贵资源。
- 关注制造工艺： 了解基本的PCB制造和焊接工艺，你的设计才能落地。可以参观工厂或与PCB板厂、PCBA工厂交流。
- 持续学习： 电子技术发展快，高速、高频、高密度是趋势，需要不断学习新知识（如SiP技术等）。
总结： PCB设计是连接电子创意与物理世界的桥梁。一个好的PCB设计课程应该系统性地覆盖从基础理论、软件操作、布局布线规则到制造输出的全流程，并通过实践项目培养工程师解决复杂问题的能力和工程素养。
如果您需要更具体的课程推荐、软件选择建议或学习路径规划，请告诉我您当前的基础水平和目标方向（如入门学习？职业提升？特定行业应用？），我可以提供更有针对性的建议。
11节多层高速PCB设计课程+课件免费领取
`11节多层高速PCB设计课程+课件免费领取课程大纲：1、工程师如何构建系统性思维模式2、多层高速pcb设计的基本套路以及接口设计3、传输线理论&叠层和阻抗的设计4、传输线理论的讲解
Nancyfans
2019-09-06 18:44:34
三节课带你入门PADS&PCB设计
课程内容为：第一课时：PADS元件库管理及PCB封装制作零基础入门初步认识PADS软件，了解PCB设计基本操作第二课时：ORCAD元件库速成PCB&PADS学习必学掌握的ORCAD元件库
Nancyfans
2019-12-16 16:10:52
【下载】《一起来学Cadence Allegro高速PCB设计》——32节高清视频+配套案例文件
PCB设计。课程目录：第1章 CadenceAllegroPCB设计简介第2章 OrCADCapture原理图设计第3章 PCB设计与Allegro基本概念第4章 实用命令详解第5章 封装设计第6章 快捷操作
Nancyfans
2019-11-27 18:32:29
带你玩转“无人机”-硬件与高速PCB设计实战，get“高薪”！
产业紧缺人才培训——硬件设计与高速PCB设计开课啦！！！【组织机构】主办单位：深圳市中小企业服务局承办单位：电子发烧友/深圳市思道信息科技有限公司【课程背景】我国高速PCB（Printed
STONE思道科技
2022-04-19 18:24:25
林超文：学会自我增值，才有突出重围的机会
：549080954林超文老师PCB设计课程推荐>>>《PCB设计工程师直播课程全集》自学班涵盖高速PCB设计全流程，真实案例作为课程演示，手把手帮助你完成零基础小白到
ElecFans小喇叭
2019-12-03 15:05:21
【视频教程】单片机系列课程-14（pcb设计之之封装制作以及导入PCB）
该视频为单片机系列基础课程讲解，本期为第14集内容，欢迎大家观看，也可以留言讨论问题。上期回顾：单片机系列课程-单片机系列课程-13（pcb设计之pcb封装制作）
张飞电子学院黄忠
2021-09-28 20:39:22
【8.25直播】PCB设计电源处理及整体PCB DFM检测
我们之前在线上对电子设计的学员进行了大量的基于Altium Designer基础课程的普及，相信大家都已经掌握了基本功，但是对于一些复杂的PCB设计可能还没办法得心应手，结合大家进一步提高的需求
发烧友学院
2021-08-20 17:18:12
为什么还要学习PCB设计
明天就要开始总计30节的“嵌入式系统入门”直播课程（基于树莓派Pico + MicroPython编程语言）了，在这套课程中有一半的内容 - 15节是与PCB设计、焊接/调试相关的，有网友来问
2021-10-21 14:01:35
为昕PCB设计工具
2023-03-06 16:32:21
【专辑精选】PCB设计精选资料与课程汇总
电子发烧友总结了以“PCB设计”为主题的精选干货，今后每天一个主题为一期，希望对各位有所帮助！（点击标题即可进入页面下载相关资料）视频教学资料：Altium Designer 2层新手入门实战速成
elecfans短短
2019-06-05 17:56:38
HDMI接口的PCB设计项目，新手要怎么做？
接口项目，帮助新手构建符合企业需求的PCB设计能力，为新手转行求职做“刻意训练”。点击链接立即了解课程：http://url.elecfans.com/u/7d6034a0ec接下来，不妨再介绍下《0
Sanny33
2019-09-16 14:36:01
Altium Designer PCB设计入门 经典教程
实战速成视频教程Altium Designer 17 4层四翼飞行器PCB设计入门到精通课程4、Altium Designer16入门教程Altium Designer16入门视频教程Altium
a732538
2019-05-16 09:48:00
PCB设计 PCB设计用什么软件
PCB设计是以电路原理图为依据，在PCB板上实现特定功能的设计，PCB设计要考虑到版图设计、外部连接布局、内部电子元器件的优化布局等多种因素。PCB设计的作用是规范设计作业，提高生产效率和改善电子产品的质量。
2021-07-21 11:28:55
PCB设计过程中AD使用流程详解（超详细）
information显示PCB信息。最后，重要的信号线包地，如输出输入电源地，时钟信号。操作过程中记得及时保存。 伟信xyd118118领取免费pcb设计课程,快来
晓白嵌入式
2020-12-11 09:38:52
【第6期】每周精选之PCB设计资料汇总
——《Altium 4层MT7688主板高速PCB设计》视频教程PADS9.5 零基础快速入门PCB设计软件实操及2层案例实战教程Cadence allegro 软件操作快速入门130讲实战视频精选设计资料
elecfans短短
2019-05-24 18:31:40
PCB设计与PCB制板的紧密关系
一站式PCBA智造厂家今天为大家讲讲PCB设计与PCB制板有什么关系？PCB设计与PCB制板的关系。PCB设计和制板是PCB制造过程中的两个关键阶段，它们之间有密切的关系，同时也涉及不同的专业领域
2024-08-12 10:04:20
从PCB设计到合格硬件工程师的成长之路（Altium入门到全能pcb速成Layout设计视频课程）
本帖最后由 张飞电子学院罗萍萍 于 2021-10-8 17:49 编辑 课程领取：智造时代来临，PCB设计技能是研发工程师的入门级必备的初级技能，是产品设计的其中一环。PCB设计其实不只是
张飞电子学院罗萍萍
2021-10-08 17:42:01
无需分享，扫码入群即可免费领取4节课程+课件（包含硬件+单片机+仿真+PCB课程），总有一款适合你
4、调试工具及思路5、如何收集资料，如何制定方案，如何正确思考 第三节常用接口的PCB设计 & 开关电源Buck免费课程 直播主题：【第14期】多层高速pcb设计中那些不得不
Nancyfans
2019-09-27 18:48:42
【线上特训】9.9元即学PCB设计，又学可制造性
联合推出的课程好的品牌机构、名师手把手带学、优秀项目经验9.9元没有套路直接拿下PCB设计精品课程！现在学习还能拿到电烙铁工具豪华版套装！ 20天PCB设计与DFM可制造性线上特训营Altium
2023-04-10 17:54:37
pcb设计用什么软件
对于PCB工程师来说，选择合适自己的PCB设计软件能够很好的提高工作效率，所以PCB设计软件的选择是很重要的。那么pcb设计用什么软件好呢？下面小编就给大家介绍一下。 pcb设计用什么软件？ 1
2021-08-06 16:08:08
PCB设计资料分享：华为、华硕、中兴PCB设计规范文档合集
本帖整合了一些知名企业的PCB设计规范文档资料，供大家参考免费直播课程推荐：5G时代下PCB工程师的机遇与挑战http://t.elecfans.com/live/1023.html
xlong97
2019-11-12 10:23:44
【限时免费】Altium入门到全能pcb速成Layout设计视频课程【从PCB设计到合格硬件工程师的成长之路】
技能。课程领取方式：点击下方链接直接领取，备注：F1课程http://zyunying.zhangfeidz.com?id=28成为一名合格的PCB工程师，应该具备哪些能力？1. 掌握PCB设计软件
张飞电子学院罗萍萍
2022-01-04 14:17:57
PCB设计软件分析
前在我国用得最多当属Protel，Protel是PROTEL（现为Altium）公司在20世纪80年代末推出的CAD工具，是PCB设计者的首选软件。它较早在国内使用，普及率最高，在很多的大、中专院校的电路专业还专门开设Protel课程，几乎所在的电路公司都要用到它。
2023-04-29 16:36:00
PCB设计流程与PCB设计检查表介绍
在硬件设计中，PCB设计是其中非常重要、不可或缺的一个步骤。对于一些简单的产品，PCB设计可能只是简单地把所有的器件、网络对应地连接起来。
2023-03-08 10:26:05

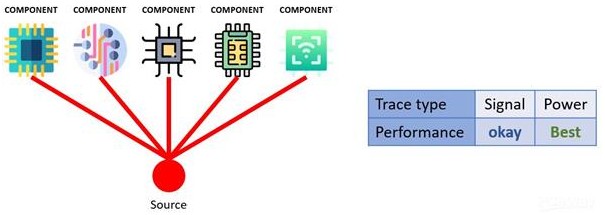

如何改善PCB设计的基本问题和技巧？
在设计PCB时，我们通常会依赖以前在网上通常会找到的经验和技巧。每个PCB设计都可以针对特定应用进行优化，通常，其设计规则仅适用于目标应用。例如，模数转换器PCB规则不适用于RF PCB，反之亦然
2021-04-27 09:56:00

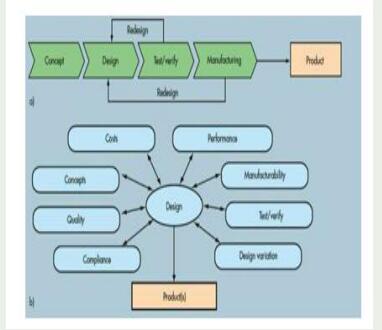

关于并行PCB设计原则
