在PCB（印刷电路板）设计中，顶层（Top Layer）和底层（Bottom Layer）是电路板两个主要的布线层面，它们在功能和使用场景上有明确区别：
? 1. 物理位置
- 顶层（Top Layer）：位于电路板的正面，通常是元件主要安装面（尤其是通孔元件和表贴元件）。
- 底层（Bottom Layer）：位于电路板的背面，可安装部分表贴元件（如空间有限或需双面布局），也用于布线和散热。
? 2. 元件安装
- 顶层：优先放置主要元件（如IC、连接器、电容器等），尤其需要手动焊接的通孔元件（如插针）通常在此层。
- 底层：可放置次要元件或双面布局元件（如贴片电阻/电容），但需注意焊接工艺（需过回流焊或波峰焊）。
?️ 3. 布线作用
- 顶层：通常用于关键信号线（如高速、时钟、差分对），以减少干扰。
- 底层：常用于电源/地线铺设或非关键信号布线，配合顶层完成复杂互联。
? 4. 丝印与标识
- 顶层：包含主要丝印标识（如元件标号、极性标记、产品型号），方便人工识别。
- 底层：丝印较少或用于特殊标记（如版本号、认证符号）。
? 5. 铺铜与散热
- 顶层：通常铺设信号地（SGND）或局部散热铜区（如连接芯片散热焊盘?）。
- 底层：大面积铺电源地（PGND）或电源层，增强散热和电气稳定性。
? 总结对比表：
| 特性 | 顶层（Top Layer） | 底层（Bottom Layer） |
|---|---|---|
| 位置 | 电路板正面 | 电路板背面 |
| 元件布局 | 主安装面（通孔+表贴） | 次要元件/双面贴片 |
| 关键布线 | 高速信号、时钟线 | 电源/地线、非关键信号 |
| 丝印标识 | 主要元件标号、极性 | 少量标识（如版本号） |
| 铺铜用途 | 信号地、局部散热 | 大面积电源地/散热层 |
⚠️ 注意：
- 在单面板中，只有底层能布线，顶层仅安装元件。
- 多层板中顶层/底层是外层，中间层（Mid Layers）用于电源/信号内层。
- 现代高密度设计常采用双面元件布局以节省空间（如手机主板）。
? 简单记忆：顶层=主元件面+关键信号，底层=辅助布线+电源地，两者配合实现电路功能优化与空间利用。
请问PCB的顶层和底层是怎么连线的？
请问各位大神，（1）PCB的顶层和底层是怎么连线的？（2）常规的规则设置有哪些？比如线与焊盘的间距，线与过孔的间距等等问题（3）还有阻抗计算，阻抗计算可以得到各层板子的线宽吗？
zhoujing_oae
2019-06-27 04:36:12
Altium顶层和底层互换
1. 在顶层时，编辑一选中一当前层上所有的: 2. 编辑→选择的存储器→存储-1(快捷方式ctrl+1): 3. 在空白处点鼠标左键取消选择，切换到底层。方法同第一步：编辑-选中-当前层上所有的。（图文详解见附件）
郑振宇altium
2019-09-17 11:39:17
如何实现PADS导出区分顶层和底层元器件的BOM
首先，我们需要了解脚本中的原理。在PADS导出BOM的脚本中，一般会读取元器件的相关信息，如元器件编号、名称、数量等。我们需要在脚本中增加元器件层信息的读取，以及在整理元器件时对层信息进行判断，从而实现元器件分顶层和底层的归类统计。
2023-09-23 09:24:23
如何使用AltuimDesginer (AD) PCB Layout 元件放置层
在使用AltuimDesginer (AD) PCB Layout 元件放置层与丝印放置层总是反的， 元件放置在顶层，丝印却在底层， 元件放置在底层，丝印却在顶层
2023-05-16 09:14:53
AltuimDesginer(AD) PCB Layout元件与丝印总是反的觖决方法
在使用AltuimDesginer (AD) PCB Layout 元件放置层与丝印放置层总是反的， 元件放置在顶层，丝印却在底层， 元件放置在底层，丝印却在顶层
2023-05-16 09:13:27
底层镀铜对PCB的好处与使用条件
在 PCB设计 过程中，一些工程师不想为了节省时间而在底层的整个表面上铺设铜。这是正确的吗？ PCB 是否必须 镀铜 ？ 首先，我们需要明确一点：最底层的铜镀层对 PCB 来说是有益的和必要的，但是
2020-09-01 11:12:42
同一条信号线从顶层经过孔到底层，假如该信号线顶层和顶层是垂直的算是90°走线吗
同一条信号线从顶层经过孔到底层，假如该信号线顶层和顶层是垂直的（垂直点就是过孔点），那这算不算是90°走线，是不是需要避免这种直接垂直的情况？还是应该先放置过孔，过孔走一段距离后再45°折角比较好？最佳的处理走线方式是怎样的？
psw30
2019-05-28 05:35:10
Altium Designer器件放在底层，为什么器件封装的丝印会在顶层丝印层？
Altium designer器件放在底层，为何器件封装的丝印会在顶层丝印层不在底层丝印层？
linlin10
2019-05-14 06:25:47
请问Altium designer能设个快捷键直接切换到顶层或底层吗？
Altium designer能设个快捷键直接切换到顶层或底层吗？为何设置的过孔快捷键不灵？
60user72
2019-06-03 03:53:46
PCB叠层结构设计10大通用原则
顶层和底层多是信号层多层PCB的顶层和底层通常用于放置元器件和少量走线，因此多是信号层。一般顶层是元器件，那元器件下面（第二层）可设为地层，提供器件屏蔽层以及为顶层布线提供参考平面。
2022-09-15 09:50:45

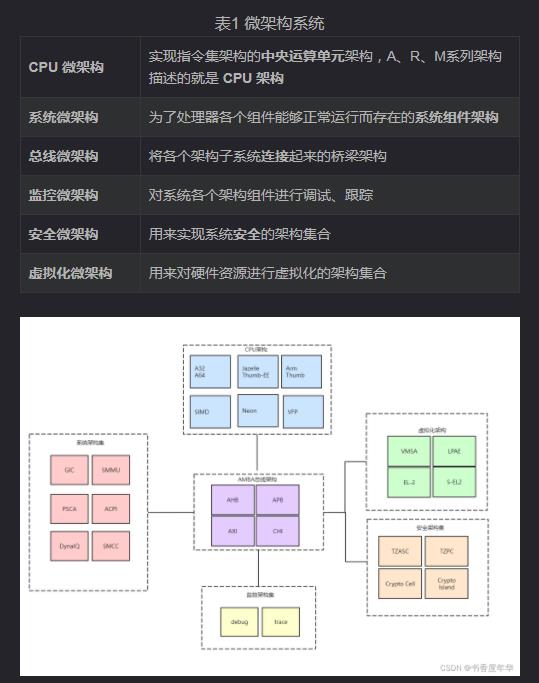

Arm架构科普解读 Arm架构的底层逻辑和Arm架构的顶层设计
