关于13.56MHz PCB天线的尺寸，无法给出一个单一的、标准的尺寸值。这是因为13.56MHz天线通常设计为环形线圈天线，其具体尺寸会受到多种关键因素的影响：
-
应用类型：
- 读写器天线： 需要驱动更大的场强和覆盖距离，通常尺寸较大（边长或直径可达几厘米到十几厘米）。
- 标签/卡天线： 受到应用空间限制（如门禁卡、NFC标签），尺寸需要非常紧凑（边长或直径通常只有几厘米甚至更小，如信用卡大小的标准尺寸是85.6mm x 54mm，天线尺寸会更小）。
-
天线结构：
- 单圈矩形环: 尺寸 (边长) 通常在 20mm 到 150mm 之间比较常见（视应用而定）。
- 多圈线圈: 为了在较小体积内获得足够的电感量 (下面会提到)，会绕多圈。圈数增加，同样电感量下，单圈尺寸可以减小。形状可以是矩形、圆形或随形。
- 导线宽度和间距： 影响天线的直流电阻（影响Q值/效率）和寄生电容。
-
电感量要求：
- 13.56MHz RFID/NFC天线需要与芯片内部电容（或外部调谐电容）形成 并联谐振电路，谐振频率为13.56MHz。
- 所需的电感量
L由谐振频率f和总并联电容C_total决定：f = 1 / (2π√(L * C_total))。 - 目标电感量 是决定天线物理尺寸（导线长度、圈数、形状）的最关键因素。常见电感量范围一般在 1µH 到 5µH 左右，但具体由芯片和调谐电容决定。
-
芯片和调谐电容：
- 不同的芯片（如NXP NTAG系列、ST25系列、英飞凌等）其内部电容不同。
- 实际设计中，通常会在天线馈点并联一个或多个可调电容（或固定电容加可调范围），进行精确调谐。这些电容值 (
C_total) 反过来限定了所需的天线电感量。
-
PCB限制和性能要求：
- PCB板层、走线厚度、空间限制、性能（读距要求、功耗要求、带宽）都会影响最终的设计和尺寸。
总结与建议：
- 没有统一尺寸： 13.56MHz PCB天线的尺寸（主要指环路的物理长宽、直径）不是一个固定值，需根据具体应用（读写器/标签）、目标电感量要求、PCB空间等因素设计。
- 设计流程：
- 确定应用和目标： 是读卡器还是标签？需要的读/写距离大概是多少？空间限制多大？
- 选择芯片： 查阅选定芯片的官方数据手册和应用笔记。文档中通常会给出推荐的天线电感量范围，甚至提供具体的参考设计天线布局图（包括尺寸参数）。
- 设计天线结构： 基于推荐电感量、芯片模型、板厚、铜厚等，计算或使用EDA工具（如ADS, HFSS, CST, 或专业天线设计软件）仿真设计单圈或多圈矩形/圆形天线。
- 添加匹配网络： 天线设计完成后，需要添加串联匹配电阻和并联调谐电容（LC匹配网络）。
- 制作原型与调试： 实际制作PCB天线后，必须使用网络分析仪测量其阻抗（特别是谐振频率和Q值），并调整匹配电容/电阻值，最终使系统工作在最优状态（达到或接近13.56MHz）。
获取尺寸的最佳途径：
强烈建议查阅你所选用芯片厂商（如NXP, ST, TI, Infineon等）提供的官方应用笔记和参考设计文档。这些资料会给出经过验证的、针对该芯片优化的天线尺寸范例。直接搜索芯片型号 + “Antenna Design Guide”或“Reference Design”即可找到。
简单来说：必须根据你的具体应用和选用的芯片来进行天线设计，参考厂商提供的资料是最可靠、最有效的方法。
为什么NFC天线的测量频率是1MHz而不是13.56MHz？
“AN5276”应用笔记说我们应该在 1MHz 下测量天线。我不明白为什么我们不能在 13.56MHz 直接测量它。
kevinvind
2022-12-02 06:56:49
为什么我们不能在13.56MHz直接测量NFC网络呢？
应用笔记“AN5276”建议我们在 1MHz 测量天线参数。我很困惑为什么我们不能在 13.56MHz 直接测量它。
小组店小二
2022-12-06 09:19:38
13.56MHZ读卡芯片<CI522/CI523>
今日分享：CI522业界最小封装的13.56MHZ读卡芯片CI523 直接pin对pin替换 RC523，直接替换，无需修改硬件以及软件接下来就由我为小伙伴们描述。描述：CI523 是一款应用于
dnsjsale40
2020-10-15 16:56:41
RFID PCB环形天线设计
RFID PCB盘形线圈天线设计本人现正在做一款RFID PCB盘形线圈天线，频率为高频13.56MHZ，所用的芯片内置电容为23.5pF，PCB板外形确定，怎么计算要多少圈，线径，线宽，最外圈多大，这些参数都可以自己先设定一个值，就是不知道要多少圈
oyk
2019-11-01 11:16:46
国产13.56MHz低功耗自动检卡智能锁读卡芯片
成功中断唤醒或定时唤醒MCU 实现低电流消耗的同时又保证了低功耗寻卡模式的稳定性。Si522A是高度集成的，工作在 13.56MHz 的非接触式读写器芯片，阅读器支持 ISO/IEC 14443 A
2355573208
2023-02-02 14:46:58
CI522与CI523的13.56MHZ区别开发资料
CI523 是一款应用于13.56MHz 非接触式通信中的高集成度读写卡芯片，它集成了在13.56MHz下所有类型的被动非接触式通信方式和协议，支持ISO14443A/B 的多层应用,，体积做到业界
动能世纪12123
2021-08-20 15:42:15
刷卡芯片13.56MHZ哪个好用
13.56MHz刷卡芯片有很多的种类，应用也各不相同。因为13.56MHz频段很早就有了，所以在技术上也没什么创新和新的功能，大家最熟悉的应该就是NXP的FMRC522、CV520了。当然还有很多
f596582105
2020-06-12 14:32:33
Si523超低功耗带自动寻卡13.56MHz非接触式读写器
1. 产品介绍Si523 是一个高度集成的，工作在 13.56MHz 的非接触式读写器芯片，可替代MFRC523, ISO/IEC14443 A/B/MIFARE，支持自动载波侦测功能（ACD
鹏城居士
2022-10-18 17:41:12
【AD封装】915MHz天线，GPS天线，GSM天线，433MHz天线,13.56Hz天线，LTE天线
，GPS天线，GSM天线，433MHz天线，13.56Hz天线，LTE天线总共10种封装，能满足日常设计使用。下载链接
h1654155730.0429
2020-05-04 10:24:30
Si522A超低功耗【 13.56MHz 】非接触式读写器芯片
1.产品介绍 Si522A 是一个高度集成，工作在 13.56MHz 的非接触式读写器芯片，支持 ISO/IEC 14443 A/MIFARE，支持自动载波侦测功能（ACD）。无需外围其他电路
鹏城居士
2022-10-11 09:20:34
SI522国内一款低功耗13.56MHZ的读卡芯片
`刷卡功能更是智能锁的标配功能，当然13.56Mhz芯片现在讲究的就是超低功耗，为满足市场需求专注于物联网多年的中科微强力推出了13.56Mhz芯片，主要针对于非接触式读写器，当然应用范围不限于
动能世纪12123
2020-01-10 14:14:35
CI521 RFID 13.56MHz非接触式读写芯片
1、产品介绍Ci521 是一个高度集成的，工作在13.56MHz 的非接触式读写器芯片，QFN32封装模式，阅读器支持ISO/IEC 14443 A/B/MIFARE。无需外围其他电路，Ci521
鹏城居士
2022-11-08 10:42:05
CI523一款支持读写A/B卡 13.56MHZ资料
Ci523 是一个高度集成的，工作在 13.56MHz 的非接触式读写器芯片，阅读器支持 ISO/IEC14443 A/B/MIFARE。无需外围其他电路，Ci523的内部发送器可驱动读写器天线
动能世纪12123
2020-09-17 17:53:31
13.56MHz非接触式读写芯片 Si522 costdown版本
为迎合当前低成本，近距离读卡需求的市场，南京中科微在Si522的基础上推出了costdown版本——Ci522，它是一颗工作在13.56MHz频率下的非接触式读写芯片，删减了低功耗自动寻卡功能，将
DNSJ1139
2020-05-15 14:59:14
业界体积最小功耗最小的13.56MHZ读卡芯片CI522软件硬件兼容RC522/CV520
概述：SI522 是一款应用于13.56MHz 非接触式通信中的高集成度读写卡芯片，它集成了在13.56MHz下所有类型的被动非接触式通信方式和协议，支持ISO14443A/B 的多层应用,可以
动能世纪科技
2020-04-29 14:06:40
国产13.56MHZ芯片SI522替代CV520/RC522/ZS3801
Si522是一款应用于13.56MHz RFID 系统的非接触式读写卡芯片，支持ISO/IEC 14443 Type A 标准协议，集成MIFARE 1 加解密处理协议, 内部集成超低功耗自动询卡
f596582105
2020-01-04 10:10:35
CI522 13.56MHZ 电动车NFC测试资料
Ci522是一颗工作在13.56MHz频率下的非接触式读写芯片，支持读A卡（CI523支持读A/B卡），可做智能门锁、电动车NFC一键启动、玩具NFC开锁等应用。为部分要求低成本，PCB小体积的产品
动能世纪12123
2023-10-08 10:28:04
SI522是应用于13.56MHz 非接触式通信中高集成度读写卡系列芯片中的一员
SI522（超低功耗13.56M芯片）替代RC522 完全兼容 PIN对PINSI522是应用于13.56MHz 非接触式通信中高集成度读写卡系列芯片中的一员。Si522 主要优势点：1. 直接
动能世纪刘S
2021-12-30 15:02:23
NFC 双向通讯 13.56MHZ 非接触式阅读器芯片 --Si512 替代 PN512
射频识别 (RFID) 技术在酒店门锁等非接触式读卡领域，现存的方案普遍因读卡电流较大，容易受外部干扰，从而造成芯片跑飞。基于此市场现状，动能世纪新推出的 13.56MHz 非接触式阅读器芯片
小翁嗡嗡嗡
2022-05-26 15:53:04

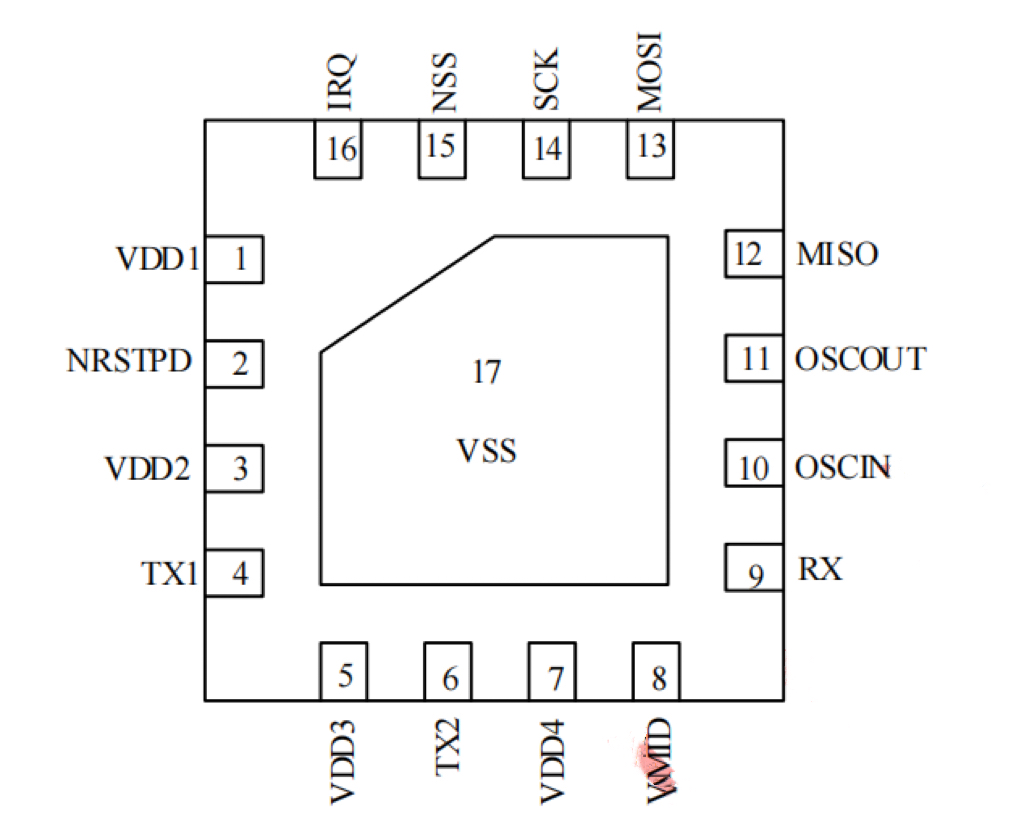

13.56MHz 非接触式读写器芯片-Ci522
