以下是关于 PCB深度铣（深度铣削加工） 的产品图片说明及相关信息，供您参考：
一、PCB深度铣削原理简介
深度铣削（Depth Milling） 是PCB制造中的关键工序，通过数控铣床（CNC）在PCB上精确切割 深槽、异形孔或阶梯槽 等结构，用于：
- 嵌入电子元件（如变压器、屏蔽罩）
- 散热通道 或 机械固定位
- 层间绝缘隔离槽
二、典型产品图片描述（附虚拟示意图）
由于实际图片受版权限制，以下是基于行业标准的深度铣削PCB示意图及特征说明：
1. PCB深度铣槽示例
- 特征：
- 深槽边缘光滑，无毛刺
- 槽深可达板厚的 50%-90%（如1.6mm板铣深1.2mm）
- 槽底平整，保留底层铜箔（若需绝缘则铣穿）
2. 阶梯槽结构
- 应用：
- 多层板 局部露铜（接地层散热）
- 高频信号 隔离区
3. 异形深槽切割
- 用途：
- 安装 非标准元件（如L形连接器）
- EMI屏蔽罩 定位槽
三、技术参数参考表
| 项目 | 典型值 | 高精度要求 |
|---|---|---|
| 铣槽深度 | 0.5mm - 3.0mm | ±0.05mm |
| 槽宽公差 | ±0.1mm | ±0.03mm |
| 侧壁垂直度 | ≤89°（内倾防卡料） | 90°±0.5° |
| 表面粗糙度 | Ra ≤ 3.2μm | Ra ≤ 1.6μm |
四、获取真实图片途径建议
- 制造商官网
- 搜索 PCB铣床设备商（如 德国LPKF、日本Mitsubishi）的案例库。
- 行业技术平台
- PCBCart、Sierra Circuits 等PCB代工厂的工艺展示页。
- 工程论坛
- EEVblog、EDA365 的PCB加工板块用户实拍图。
提示：搜索关键词可组合为 "PCB depth milling"、"deep slot routing PCB" + "high precision"。
如需进一步协助筛选或解释具体应用场景，请随时补充说明！
产品图片上传API接口
在电商平台、内容管理系统或移动应用中，产品图片上传API接口是核心功能之一。它允许用户或第三方应用通过HTTP请求将图片文件上传到服务器，实现产品图像的快速添加和管理。本文将逐步介绍该接口
2025-07-25 14:30:22
如何实现PCB精度深度铣控制
实现PCB高精度深度铣的关键是每轴上装置的光栅尺可感知板面，使各Z 轴的下降深度被单独控制， 各轴间协调独立作业，实现量产化加工。
2019-11-15 11:24:34
PCB板铣加工的精度怎样控制
电路板数控铣床的铣技术包括选择走刀方向、补偿方法、定位方法、框架的结构、下刀点，都是保证铣加工精度的重要方面，以下是捷多邦pcb总结的PCB板铣加工的精度控制技巧和方法。
2020-02-26 17:16:05

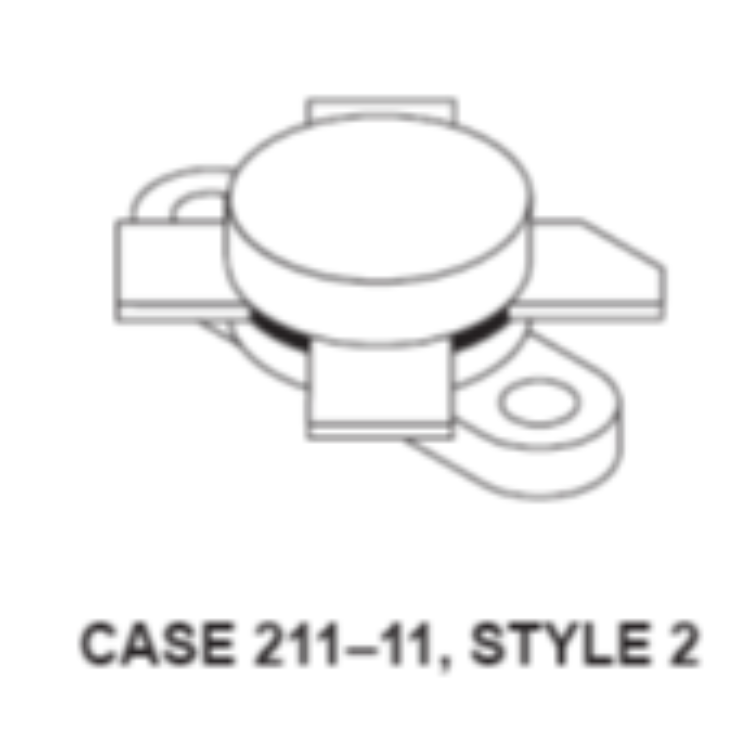

MRF140主要设计用于高达产品图片 150 MHz 频率范围的线性大信号输出级
