好的，关于使用 ADS (Keysight Advanced Design System) 进行 有源天线 (Active Antenna) 设计，以下是用中文进行的详细说明：

有源天线是指将天线与 有源电路（如低噪声放大器 LNA、功率放大器 PA、混频器、开关、甚至整个收发前端）集成在一起的设计。它在射频系统中越来越重要，因为它能提供更好的系统性能、减小尺寸并增强功能。

ADS 在设计有源天线方面的优势：

多领域协同仿真：
- 电磁仿真 (EM)： 使用 Momentum（2.5D平面电磁场求解器）或 FEM（3D有限元求解器，如 EMPro 集成）精确仿真天线的辐射特性（方向图、增益、效率）、输入阻抗（S11）等。
- 电路仿真： 使用 Harmonic Balance、瞬态仿真、交流仿真等分析有源电路（LNA/PA）的非线性特性（增益、噪声系数 NF、输出功率 P1dB、IP3）、稳定性、直流工作点、瞬态响应等。
- 系统仿真： 使用 Ptolemy 或 Behavioral Modeling 评估整个收发链路或系统的级联性能（系统增益、噪声系数、动态范围、误码率 BER）。
- 协同仿真： ADS 的核心优势在于它可以在同一个设计环境中无缝地进行这些不同领域的协同仿真：
  - 将 EM 仿真得到的天线 S 参数模型（如 .sNp 文件）导入到电路原理图中，作为有源电路的一部分进行仿真。
  - 对有源电路版图进行 EM 提取，分析版图寄生效应和耦合对性能的影响。
  - 在系统仿真中调用包含天线和前端电路的子系统模型。
强大的建模能力: 提供丰富的器件模型库（包括厂商提供的晶体管、二极管模型），以及行为级模型（如放大器、混频器模型）用于快速系统级评估。
强大的分析与优化工具：
- 参数扫描与优化： 可以轻松扫描天线尺寸、匹配网络元件值、放大器偏置电压等参数，并使用优化器自动寻找满足增益、效率、带宽、噪声系数等目标的最佳设计值。
- 稳定性分析： 使用 Stability 分析或 K/B1 因子计算确保放大器（尤其是PA）在整个频段和工作条件下绝对稳定，对有源天线至关重要。
- 负载牵引和源牵引： 分析放大器在复杂负载（如变化的天线阻抗）下的性能（输出功率、效率），帮助设计更鲁棒的放大器和匹配网络。
- 噪声分析： 精确计算 LNA 前端的噪声系数，对于接收灵敏度至关重要。
- 统计设计/良率分析: 考虑元件公差和制造偏差对设计性能的影响。
综合工具：
- 匹配网络综合： 根据源阻抗（有源电路输出端）和负载阻抗（天线输入端）自动综合匹配网络拓扑和元件值，实现功率传输最大化或噪声系数最小化。

在 ADS 中设计和仿真有源天线的典型流程：

天线设计：

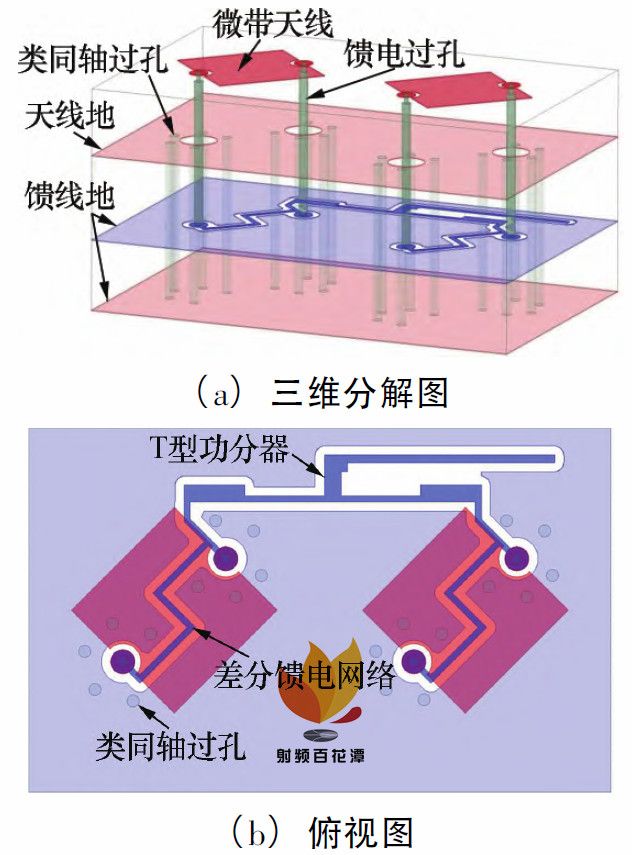

- 在 Layout 窗口或使用 Antenna Designer 工具设计天线结构（贴片、偶极子、缝隙等）。
- 使用 Momentum 或 FEM 进行 EM 仿真，优化天线的 S11 参数（阻抗匹配）、辐射方向图、增益、效率等目标频段的辐射特性。
- 导出天线的 S 参数模型（端口阻抗通常设为 50 Ohm）或 Touchstone 文件 (.sNp)。
有源电路设计：
- 在 Schematic 窗口中设计有源电路模块（LNA 或 PA）。选择合适的晶体管模型。
- 进行直流工作点扫描 (DC)，确保晶体管工作在合适的静态点。
- 进行 S 参数仿真 (SP)，分析小信号增益 (S21)，输入/输出匹配 (S11, S22)，隔离度。
- 进行 稳定性分析 (StabFact)，计算 K/B1 因子。必要时添加稳定网络。
- (对于 LNA) 进行 噪声分析 (SP + Noise)，查看噪声系数 NF 和最佳噪声源阻抗 Gamma_opt。使用噪声匹配技术。
- (对于 PA) 进行 谐波平衡仿真 (HB)，分析大信号增益、输出功率 (Pout)、功率附加效率 (PAE)、1dB 压缩点 (P1dB)、三阶交调点 (IP3)。进行负载牵引 (Load Pull)，找到最佳负载阻抗 Gamma_opt 以实现最大输出功率或效率。
- 使用 Matching Network Synthesis 工具设计输入/输出匹配网络（连接天线和放大器）。
有源天线协同仿真（关键步骤）：
- 方法一（推荐 - 电路级协同）：
  - 在电路原理图中，引入步骤 1 中导出的天线 S 参数模型。
  - 将天线模型连接到有源电路（LNA/PA）的输出端/输入端（注意方向）。
  - 在原理图中添加 Term 或 Port 来代表系统输入/输出端口。
  - 运行所需的仿真（SP, HB, Transient, AC + Noise 等）。
  - 这时仿真包含了天线的实际阻抗对放大器的影响： 放大器的负载不再是理想的 50 Ohm，而是天线的真实频率相关复数阻抗 Z_ant(f)！这会显著影响放大器的增益、效率、稳定性、噪声系数。
- 方法二（更精确 - EM-Circuit 协同）： 如果天线和放大器电路版图非常靠近或有耦合：

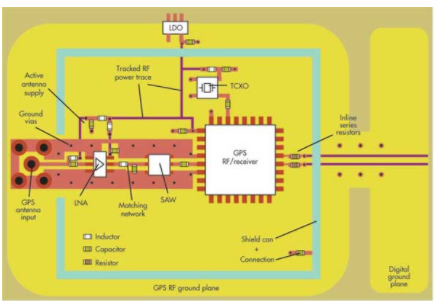

  - 在 Layout 中绘制完整的有源天线物理版图（包含天线和放大器电路走线、元件）。
  - 使用 Momentum (RF) 或 FEM 对关键部分（如天线与放大器的连接区域）进行 EM 提取或全波仿真。
  - 将提取的寄生参数 S 参数或 EM 模型导入到原理图中，进行整体电路仿真。
系统级仿真（可选但重要）：
- 将优化好的有源天线模块封装成一个部件或导出其行为模型。
- 在系统原理图中，将这个有源天线模块与调制器、解调器、滤波器等连接。
- 使用 Ptolemy 或行为模型进行系统级仿真 (Ptolemy)，分析如 EVM、ACPR、BER 等最终系统性能指标。这可以评估天线辐射特性、放大器非线性、噪声等对整个链路性能的综合影响。
优化与验证：
- 基于协同仿真结果（增益、效率、噪声系数、稳定性、输出功率、系统指标），使用 ADS 的 Optimization 工具对天线参数、匹配网络元件值、放大器的偏置点等进行调整优化。
- 进行充分的稳定性检查（在整个频段扫描）。
- 考虑实际元件模型和版图效应后，进行最终仿真验证。

关键仿真与注意事项：

稳定性（重中之重）： 天线的输入阻抗 Z_in(f) 远非理想 50 Ohm，且随频率变化剧烈（尤其在失谐时），这将严重影响放大器的稳定性。务必在所有协同仿真后，使用 ADS 的稳定性分析工具在整个工作频带内检查 K > 1 且 B1 > 0（或使用其他可靠判据）。
负载效应： PA 的效率 PAE 和输出功率 Pout 对负载阻抗 (Z_ant) 极其敏感。在 Load Pull 中找到的 Gamma_opt 是针对特定负载的。连接真实天线后，PAE 和 Pout 会变化。
噪声匹配 vs. 功率匹配： 对于接收端的 LNA，天线的源阻抗 Z_ant 会影响 LNA 的噪声系数 NF。需要在噪声匹配（最小化 NF）和功率匹配（最大化增益）之间权衡。
互调与非线性： PA 的非线性会产生谐波和互调产物，这些信号也会被天线辐射出去，可能造成干扰或违反频谱模板（如 ACPR）。HB 仿真至关重要。
天线与电路的隔离： 注意天线辐射的近场与邻近有源电路之间的耦合（反馈），这可能引入不稳定或噪声。版图设计时需考虑隔离措施（屏蔽、布局、接地），必要时需要在仿真中建模这种耦合（通过额外的 EM 仿真端口）。

总结：

ADS 是设计和仿真有源天线的强大平台，其核心优势在于无缝的多物理场协同仿真能力。设计者可以精确地评估真实天线阻抗对有源电路（LNA/PA）性能的影响（稳定性、增益、噪声、效率、非线性），反之亦然，并能进行从底层器件到整个系统的性能优化与验证。特别注意稳定性分析和负载/源阻抗匹配的复杂性是有源天线设计的核心挑战。
