在 AutoCAD 中绘制交换机（Network Switch）图纸时，需要遵循网络设备布局的通用标准和清晰的可读性。以下是用中文给出的关键步骤、常用元素和最佳实践：
一、核心绘图元素
-
交换机符号
- 通用矩形框： 最常用的表示法，绘制一个矩形代表交换机外壳。
- 端口示意： 在矩形一侧（通常为下方或左右两侧）用短线或小圆点均匀排列表示 RJ45 网络端口。端口数量应与实际型号匹配（如 24 口、48 口）。
- 专用端口标识：
- 上联端口： 用不同颜色、线型（如虚线框）或在端口旁标注
SFP、10G、Uplink等文字区分高速上联口。 - 管理端口： 标注
MGMT或绘制一个特殊符号（如小矩形内带字母M）。 - 电源端口： 标注
AC或DC，或用电源符号表示。
- 上联端口： 用不同颜色、线型（如虚线框）或在端口旁标注
- 品牌/型号标签： 在矩形框内或上方清晰标注品牌、型号（如
H3C S6850、Cisco 2960X）。 - 堆叠端口： 标注
Stack或使用专用符号。
-
连接线
- 类型： 使用不同颜色、线型（如实线、虚线、点划线）区分线缆类型（如：网线、光纤、堆叠线、管理线）。
- 连线说明：
- 明确标注源设备端口号 -> 目标设备端口号（如
SW1-Port1->PC1-NIC）。 - 对于重要链路（如上联、堆叠），可在线旁添加带宽或技术说明（如
1G Cat6、10G-MMF、Stack-Cable）。
- 明确标注源设备端口号 -> 目标设备端口号（如
-
设备标识
- 在交换机符号旁添加设备名称/编号（如
Core-SW、SW-Floor1-RackA）。 - 包含重要的IP地址（管理 IP）、VLAN 信息（可选，可在图纸或表格中说明）。
- 在交换机符号旁添加设备名称/编号（如
-
机架/位置信息
- 将交换机绘制在机柜符号内，标明机柜编号（如
Rack01）。 - 标注交换机在机柜中的 U 位信息（如
RU 10-13）。
- 将交换机绘制在机柜符号内，标明机柜编号（如
二、图层管理（Layers）
使用清晰分类的图层，便于管理和打印控制：
SWITCH-设备: 交换机主体、端口符号。SWITCH-文字: 设备名、型号、IP、标签。CABLE-网线/CABLE-光纤/CABLE-堆叠线: 区分不同类型的连接线。RACK: 机柜、设备位置。DIMENSION: 尺寸标注（机柜高度、设备间距等）。TITLEBLOCK: 图框、标题栏、项目信息。NOTE: 图纸注释、图例说明。
三、标注和注释
- 端口映射表
- 可附加在图纸空白处或独立附表。
- 列出：
源设备 -> 源端口 -> 目标设备 -> 目标端口 -> 用途/描述。 -
示例： 源设备 源端口 目标设备 目标端口 说明 Core-SW Gi1/0/24 FW-01 eth0 内网->防火墙 SW-F1 Gi0/1 AP-101 eth0 无线接入点
- 图例说明
- 解释符号含义、线型颜色对应的线缆类型、特殊标注说明。
- 图纸标题栏
- 包含项目名称、图纸编号、版本、日期、设计者、审核者等。
四、最佳实践
- 清晰简洁： 避免过度拥挤，同类设备风格统一。
- 标准化符号： 尽量采用公司或行业通用的图形符号（可创建块
Block）。 - 动态块使用： 为常用交换机型号创建动态块，方便调整端口数量和位置。
- 模型空间与布局空间结合：
- 在
模型空间绘制核心图形。 - 在
布局空间设置视口、插入标题栏、管理打印比例、添加注释和表格。
- 在
- 外部参照与数据链接：
- 使用
XREF引用建筑平面图或机柜布局图作为底图。 - 将端口表链接为Excel表格（
Data Link），方便更新。
- 使用
- 线缆管理：
- 使用
PLINE（多段线）或SPLINE绘制平滑走线路径。 - 避免过多交叉，可用
ARC（圆弧）表示绕行。
- 使用
- 电源标识符：
- 标注电源类型（交流/直流）、冗余情况（双电源 ⚡⚡）。
- 版本控制： 清晰保存各版本图纸，文件名包含日期或版本号。
五、常见符号示例
| 元素 | 示例符号/标注方式 |
|---|---|
| 基本交换机 | 型号 |
| 光纤端口 | 橙色小方块或标注 SFP |
| 管理端口 | 蓝色端口或标注 MGMT |
| 上联端口 | 红色边框或标注 Uplink |
| 堆叠端口 | 特殊图标或标注 Stack |
| 电源接口 | ⚡ 符号 或标注 PWR |
| 机柜中的设备 | 在矩形机柜框内注明 U 位 |
总结： 绘制交换机图纸的核心在于标准化的符号、清晰的连接关系、完备的标注以及高效的图层管理。务必添加详细的 端口映射表 和 图例说明，确保施工人员能准确理解图纸内容。
是否需要针对某个特定品牌型号的详细画法？我可提供更具体的模板建议。
核心交换机、汇聚交换机与普通交换机的区别介绍
核心交换机并不是交换机的一种类型，放在核心层(网络主干部分)的交换机叫核心交换机。汇聚层交换机，是多台接入层交换机的汇聚地点。汇聚层交换机和核心交换机在功能、特性、参数、场景等都是有所区别。接下来
2020-03-19 14:50:07
核心交换机、汇聚交换机、接入交换机之间的对比分析
Cisco定义的分层互联模型包括核心层、汇聚层和接入层，因此，工作在这些层的网络交换机有相应的名称，如核心交换机、汇聚交换机和接入交换机。
2022-11-02 16:25:19
PoE交换机可以当普通交换机使用吗
随着PoE交换机的广泛应用，人们对PoE交换机有了一定的了解。然而，很多人认为PoE交换机可以自行发电，这种说法并不正确，通常所讲的PoE交换机供电指的是PoE交换机通过网线来给其他设备供电，与此同时也不丢失传输数据的功能。那么，PoE交换机可以当普通交换机用吗?科兰通讯小编为您解答。
2023-06-27 10:20:46
接入层交换机、汇聚层交换机和核心层交换机的区别
`1.功能区别核心层交换机的主要功能是用于路由选择及高速转发的，提供优化、可靠的骨干传输结构，因此核心层交换机应用有更高的可靠性和吞吐量。汇聚层交换机是多台接入层交换机的汇聚点，作用是将接入节点统一
audreyluo
2021-06-04 11:57:37
什么是网络交换机？网络交换机的分类标准
从广义上来看，网络交换机分为广域网交换机和局域网交换机。广域网交换机主要用于电信领域，提供基本的通信平台。局域网网络交换机应用于局域网，用于连接PC、网络打印机等终端设备。
2022-08-10 11:17:11
家庭交换机怎么安装_交换机网速是平分的吗
已经广泛应用于各个领域，作为网络的主要连接设备，被众多用户广泛应用，在这里我同大家分享的详细安装图解，在这里你会了解，。交换机华为交换机华为S5700交换机交换机安装图解怎么安装交换机.
2020-03-25 10:29:26
核心交换机和普通交换机的区别？
核心交换机和普通交换机的区别？ 核心交换机（Core Switch）是网络中的重要组成部分，与普通交换机（Regular Switch）有许多区别。在这篇文章中，我将详细介绍核心交换机和普通交换机
2023-12-07 14:39:53
千兆交换机和百兆交换机应该如何选择？
千兆交换机（Gigabit Ethernet Switch）和百兆交换机（Fast Ethernet Switch）之间存在几个主要区别，在速度、性能、成本和应用场景等方面存在明显的区别，选择哪种
2023-06-18 10:26:21
全国产交换机、军用交换机与普通交换机到底有啥区别？

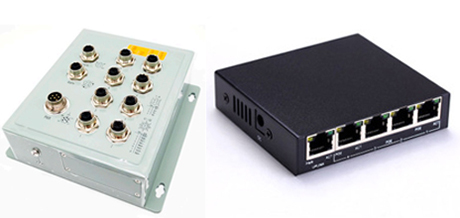

全国产交换机？军用交换机？普通交换机？傻傻分不清楚？他们到底有什么区别呢? 好嘞，今天小编又为大家来解密了 。 图为：军用交换机（左）普通交换机（右） 全国产交换机、军用交换机和普通交换机其实在
