在 Cadence 设计套件（特别是针对集成电路设计的 Virtuoso ADE - Analog Design Environment）中，使用 SPICE 模型 进行电路仿真是核心功能。以下是关键概念和操作步骤的中文说明：

1. SPICE 模型是什么？

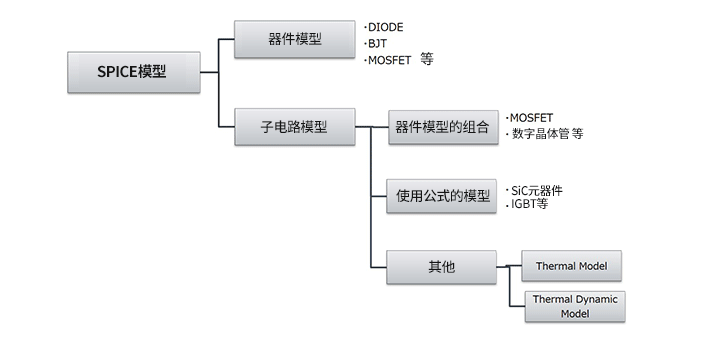

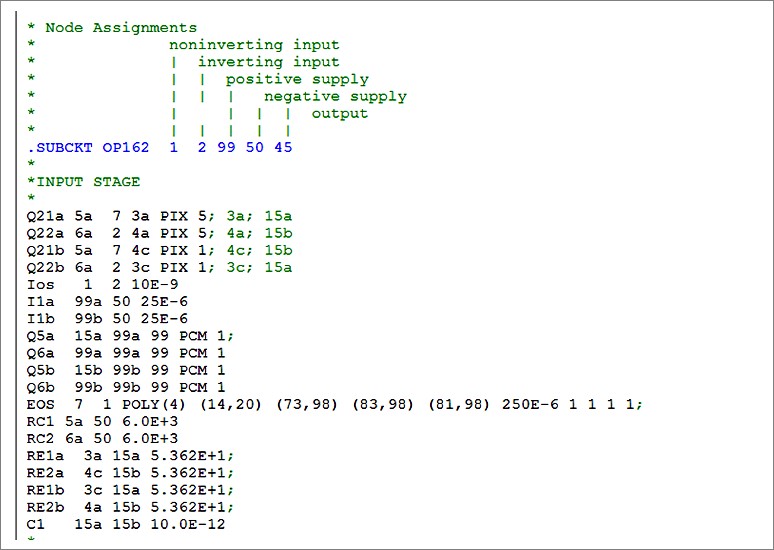

SPICE (Simulation Program with Integrated Circuit Emphasis) 模型是一种基于文本的描述性语言，用于定义电子元器件（如晶体管、二极管、电阻、电容、电感、电压/电流源等）的电气特性和行为。
它包含器件的基本参数（如电阻值 R=1k）、物理方程（如 MOS 管的 Vth, KP, Lambda）、行为描述或复杂的子电路拓扑。
Cadence 的仿真器（如 Spectre, APS, UltraSim）能够读取这些模型文件并进行电路仿真（直流、交流、瞬态、噪声、参数扫描等）。

2. Cadence 中主要的 SPICE 模型格式

*Spectre 格式 (`.scs`)**: 这是 Cadence 原生的、推荐使用的模型格式。语法兼容并扩展了传统 SPICE 语法，功能更强大，支持更多高级功能和更好的收敛性。
*SPICE/HSPICE 格式 (`.model,.lib,.sp,.ckt,.inc`)**: Cadence 工具（尤其是 Spectre）通常也支持直接读取或转换使用传统 SPICE/HSPICE 语法的模型文件。语法可能需要进行少量调整或通过转换工具处理。
Verilog-A: 主要用于描述模拟或混合信号行为级模型，也可以看作是广义的“模型”。Cadence 的仿真器能编译和仿真 Verilog-A 模型。

3. 在 Cadence Virtuoso ADE (L/XL/Explorer/GXL) 中使用 SPICE 模型

关键步骤：设置模型库 (Model Libraries)

这是最常见和推荐的方式。
操作路径:
- 打开你的测试电路图 (Schematic)。
- 启动 ADE (L, XL, Explorer 或 GXL)。
- 转到 Setup 菜单 -> Model Libraries... (或 Model Path -> Edit Model Libraries...，取决于版本)。
对话框内容:
- Section: 通常选择 spectre (即使模型文件后缀是 .lib 或 .sp, Spectre 通常也能处理；显式指定后缀 .scs 更好)。
- Library File Name: 点击 Browse 找到你的模型文件在磁盘上的位置。模型文件可以是：
  - 单个模型文件 (model.scs, tech.lib)
  - 或包含多个模型定义的库文件。
- Stop View List: 通常保持默认 (spectre)。
- View: 通常保持默认 (spectre)。
- Usage: 通常保持默认 (Prepend 或 Append，影响多个文件的加载顺序)。
- 点击 Add: 将选中的文件路径添加到列表中。
- 可选 - 条件包含: 如果你的模型文件中有针对不同仿真条件（如 TT - 典型, FF - 快, SS - 慢, MC - 蒙特卡洛）的 section 定义（常见于工艺库模型），在 Section 列对应的行里手动输入模型文件中定义的 section 名称 (例如 tt, ff, ss, mc)。这样仿真器就知道加载模型的哪个部分。如果模型文件中只有一个 section 或没有显式定义，这里通常留空。

示例条目:

    Section: spectre
    Library File Name: /path/to/your/models/t18.scs
    Stop View List: spectre
    View: spectre

```
Section: tt  (如果模型文件中有定义 section 'tt')
Library File Name: /path/to/your/models/process.lib
Stop View List: spectre
View: spectre
```

方式二：在网表中直接包含 (Include)

在原理图仿真中，这种方法不如设置模型库常用，但在网表仿真或更高级设置中可行。
可以在 ADE 的 Setup -> Simulation Files -> Include Files 中添加你的模型文件路径。这等效于在 SPICE 网表中加入 .include "/path/to/your/model.scs" 语句。
如果模型文件有 section，可能需要额外设置变量或使用其他方式指定。

方式三：原理图器件属性直接指定

仅适用于简单模型：对于非常简单的模型（如一个电阻的 R=1k），可以直接在原理图器件的属性 (Properties 窗口) 中找到 Model Name 或 Value 之类的字段直接输入值或模型名称字符串。
不推荐用于复杂器件：对于晶体管（MOSFET, BJT）、二极管等复杂器件，强烈建议使用模型库文件定义其详细的物理参数。在器件属性里通常指定的是 Model Name（例如 nmos18），而这个 Model Name 必须在加载的模型库文件中定义了对应的 model nmos18 (...) 语句。

4. 模型来源

工艺厂商提供：这是最主要的来源。当你获得某个半导体工艺的设计套件 (PDK) 时，其中一定会包含该工艺下所有标准器件（MOS, BJT, Diode, Res, Cap, etc.）的 SPICE/Spectre 模型文件（通常是 .scs 或 .lib，附带文档说明 section 名称）。
器件供应商提供：对于分立器件（如功率 MOS、二极管、运算放大器 IC），其官网通常会提供 SPICE 模型（格式可能是 .lib, .mod, .cir 或 PSpice 格式）。
自行创建：你可以使用 Spectre 语法或 Verilog-A 编写自定义的器件模型或行为级模型。
Cadence 自带基础模型库：包含一些非常基础的理想器件模型。

5. 重要注意事项

模型格式兼容性：如果厂商提供的是 HSPICE 格式 (.lib, .sp)，Spectre 通常可以直接读取，但细微语法差异可能导致问题。Cadence 提供 sp2sp 或 sp2sp3 等工具进行格式转换，或者需要手动微调。
Section (工艺角/条件): 工艺库模型通常会定义多个 section（如 tt, ff, ss）。在 Model Libraries 设置中或在仿真变量中明确指定你需要仿真的 section 至关重要。仿真条件（温度、电压）也经常在模型文件或仿真设置中定义。
仿真器选择：在 ADE Setup -> Simulator/Directory/Host... 中选择合适的仿真器（如 spectre, aps, ultrasim）。它们都支持 SPICE/Spectre 模型。
模型路径：确保你输入的模型文件路径是正确的。使用绝对路径最可靠，相对路径有时可行但需要注意工作目录。
日志文件检查：仿真运行后，务必查看仿真输出日志文件（通常在 netlist 或 results 目录下）。它会明确指出加载了哪些模型文件、是否找到所需的模型名 (model)、是否有语法错误等关键信息。

总结： 在 Cadence 中使用 SPICE 模型进行仿真的核心步骤是 在 ADE 环境的 Setup -> Model Libraries 对话框中添加包含所需器件模型的 Spectre/SPICE 格式文件 (*.scs, *.lib 等)，并正确指定工艺角 Section（如果需要）。工艺厂商提供的 PDK 中的模型文件是设计和仿真成败的关键基础。理解模型文件的格式和内容对于调试仿真问题非常重要。
