低噪声放大器设计 ads

好的，这是一个在 ADS 中进行低噪声放大器 (LNA) 设计的中文指南。设计流程涉及多个步骤，我将尽量覆盖关键方面。

核心目标： 在特定频率（或频带）上，以尽可能低的噪声系数（NF）提供足够的增益（Gain），同时保持良好的输入输出匹配（S11, S22）和绝对稳定（Stability）。

主要设计步骤：

1. 确定指标：

   • 工作频率范围。
   • 期望的增益（Gain）。
   • 最大可接受噪声系数（NF）。
   • 输入/输出回波损耗（例如 S11 < -10 dB）。
   • 线性度要求（如输入 P1dB, IIP3）。
   • 工作电压和电流（影响功耗）。
   • 稳定性条件（k > 1, |Δ| < 1）。
   • 阻抗要求（如 50 Ω 系统）。

2. 晶体管选择：

   • 根据工作频率、噪声、增益、功率和成本要求选择合适的晶体管（通常采用 GaAs pHEMT 或 InP HEMT，较低频也有 SiGe HBT）。选择晶体管型号非常关键。
   • 获取该晶体管在预期工作点（Vds, Vgs, Id）的ADS模型（非线性和噪声模型文件，通常是 .MODEL 或 .ZAP 文件）和 S-parameter文件（.s2p）。务必要有可靠的模型！

3. ADS 初始设置：

   • 打开 ADS，新建一个原理图设计。
   • 将选中的晶体管模型导入 ADS 库或在原理图中实例化。使用 DC_FET_Tbl 或类似元件查看直流特性曲线（Vgs vs. Id, Vds vs. Id），初步确定静态工作点（Q点：Vdsq, Vgsq, Idq）。
   • 重要： 在原理图中放置 BiasTees 元件（在 Lumped-Components > Bias_T）来分离直流偏置和射频路径。

4. 直流偏置电路设计：

   • 使用 DC Block（隔直电容）、DC Feed（射频扼流圈电感）构建偏置网络。目标是让直流顺利通过，同时让射频信号几乎无损地进入/离开晶体管端口。
   • 设计栅极和漏极偏置电路。典型使用：
     • 栅极（Gate）： 高阻电阻（几十kΩ以上）接到偏置电压，串联一个 RF Choke 电感（提供高阻抗），并接一个大电容到地（提供交流接地）。
     • 漏极（Drain）： RF Choke 电感（提供高阻抗），串联一个 DC Block 电容。
     • 源极（Source）： 通常直接接地（对地电感极小或为0）。有时会加入一个小阻值电阻或电感（用于负反馈或直流负反馈以稳定 Q 点）。
   • 原理图仿真（Schematic）： 建立一个只有晶体管、BiasTees、偏置元件（电阻、电感、电容）的原理图。
     • 添加 DC 仿真控制器（Simulation-DC），设置扫描 Vgs（或 Vds）范围。
     • 放置电流探头 I_Probe 和电压探头 V_Probe。
     • 运行 DC 仿真，在数据显示窗口查看 DC_IV_Curves（Id vs. Vds，不同Vgs）。精确选择满足 Idq 和功耗要求的 Vdsq 和 Vgsq。
     • 确保晶体管工作在安全的直流偏置区域内！

5. S 参数 & 噪声仿真：

   • 原理图仿真（Schematic）： 在确定了 Q 点的原理图上：
     • 移除所有DC仿真控件和探头。
     • 放置 S-Parameter 仿真控制器（Simulation-S_Param）。
     • 设置频率范围（起始、终止频率，点数）、扫描参数。
     • 勾选 Calculate Noise（噪声计算）。
     • 在输入端（输入端BiasT的射频端口）放置 Term (阻抗端口 Port，设为50ohm)。
     • 在输出端（输出端BiasT的射频端口）放置 Term (端口 Port)。
     • 运行 S参数仿真。
   • 数据显示窗口（Data Display）：
     • 稳定性 (Stability)： 添加稳定性因子 K（stab_fact）和辅助稳定性因子 B1（stab_meas，需自行定义 stab_meas = B1f）的矩形图。检查目标频带内是否 K > 1 且 |Δ| < 1（S(1,1) * S(2,2) - S(1,2) * S(2,1)）。若不满足，设计绝对不稳定！
     • 增益（Gain）: 添加 S21 的dB值图（dB(S(2,1))）。
     • 噪声（Noise）: 添加噪声系数 NFmin（晶体管最小噪声系数），以及噪声系数 NF(2)（输出端口2的NF，即从输入端口1到输出端口2的NF）。注意 NF(2) 取决于源阻抗！
     • 匹配（Matching）: 添加输入回波损耗 dB(S(1,1)) 和输出回波损耗 dB(S(2,2))。

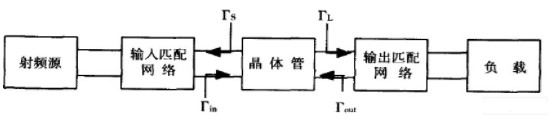

   • 此时，晶体管在50欧姆源阻抗下的增益、噪声、匹配通常都很差。需要设计输入和输出匹配网络（Matching Network），以同时优化噪声系数和增益（或功率）。

6. 输入匹配网络设计（噪声匹配）：

   • LNA输入匹配的关键目标是 最小化噪声系数，而不是最大化功率传输（S11最小化）。这意味着要将 源阻抗（Zs） 匹配到晶体管实现最小噪声系数（NFmin）时所需的最佳源阻抗（Γopt）。可以通过 GammaOpt() 和 NFmin() 查看。
   • 通常使用 LC结构：并联/串联电感或电容构成的双元件L型、T型、π型网络。最简单是双元件匹配（串联 L/C + 并联 L/C）。
   • 设计方法：
     1. 在S参数仿真中确定工作频率点的 Γopt（GammaOpt()）。
     2. 计算将50欧姆（Γs=0）匹配到Γopt所需的匹配网络（手工计算smith chart或使用ADS工具）。
        • 使用 Smith Chart Matching Utility (ADS工具 -> DesignGuide -> Smith Chart Utility)：输入频率和 Γopt 作为目标负载阻抗（因为它是要呈现给晶体管的源阻抗），让工具计算出从50欧姆源到该负载的匹配网络。
     3. 将匹配网络放入原理图（在输入 Term 和晶体管输入端 BiasT 之间）。
     4. 重新运行S参数仿真，观察 NF(2) 是否显著降低（接近 NFmin）？ S11（dB）通常会变大（匹配变差）。此时，噪声匹配好了，但功率匹配（S11）通常不佳。

7. 输出匹配网络设计（增益/功率匹配）：

   • 输出匹配的目标是最大化增益（即向负载传输最大功率）或满足输出功率/线性度要求，同时满足阻抗要求（如50欧姆）。
   • 目标是匹配到晶体管输出端口实现最大增益（Gmax）所需的*共轭匹配阻抗（Zout）** 。可以通过 S22 反推出 Γout。
   • 设计方法：
     1. 在不加输出匹配网络时仿真 S22（或查看 Γout）。
     2. 计算将 Zout*（或 Γout）的共轭匹配到50欧姆负载所需的匹配网络（类似于输入匹配）。
     3. 使用 Smith Chart Matching Utility：此时目标负载阻抗是50欧姆（Γ=0），源阻抗设定为Γout的共轭（因为是要呈现给负载的晶体管输出阻抗）。
     4. 将匹配网络放入原理图（在晶体管输出端 BiasT 和输出 Term 之间）。
     5. 重新运行S参数仿真，观察 S21 (增益) 是否提高？ S22（dB）是否变好？此时增益和输出匹配应改善。

8. 联合优化与稳定性措施：

   • 原理图仿真（Schematic）： 输入匹配和输出匹配都需要同时存在（连接到晶体管）进行仿真，因为它们是相互影响的。
   • 优化（Optimization）：
     • 使用 Optim 优化控制器和目标。
     • 将匹配网络的元件（电感L、电容C）设为变量（选中元件 -> Edit -> 填入变量名）。
     • 设置优化目标：例如 Minimize NF(2) @freq, Maximize dB(S(2,1))@freq, dB(S(1,1)) < -10, dB(S(2,2)) < -10，以及 K>1。设置频率点或频率范围。
     • 运行优化（Simulate -> Optimization），让ADS自动调整元件值寻找满足指标的最佳解。优化是LNA设计的强力工具！
   • 稳定性改进（如果必要）：
     • 如果优化后稳定性在部分频带仍不合格（K < 1），需要采取措施：
       • 源极/发射极负反馈： 在源极串联一个小电阻 (Rf) 或小电感 (Lf)。牺牲一点增益和NF，大幅提高稳定性。需重新优化。
       • 输出负载牵引： 在输出端并联一个电阻到地（在输出匹配网络后）。同样牺牲增益。
       • 输入/输出端口增加电阻阻尼网络： 在端口并联/串联电阻（在匹配网络前）。效果显著但插入损耗大。
       • 优化偏置点。

9. 版图与电磁仿真（Layout & EM Simulation - 关键！）：

   • LNA工作频率高，分布参数（引线电感、走线电容、耦合）影响巨大。原理图优化后的结果只是第一步。
   • 生成版图（Layout）： 在原理图中选择所有元件（包括无源匹配元件）-> Create Layout (需创建Layout Cell)。ADS会自动生成初步版图。
   • 优化版图： 按照电路连接关系调整器件布局，缩短关键路径连线，避免不必要的过孔和转弯。走线尽量短、直、宽（尤其地线）！ 合理铺地。注意： 无源元件在版图中需要用真实微带线（MSUB设置介质基板参数）和过孔（Via）来实现，替代理想集中参数元件。需要将原理图中的理想元件转换为微带线模型。
   • 电磁仿真（EM Simulation）：
     • 使用 Momentum（平面3D）或 FEM (Finite Element Method，如ADS EMPro或更强大的HFSS/SIWAVE等）。设置基板参数（介质厚度、介电常数、损耗角正切，金属厚度、电导率）。
     • 设置端口（Port，非常重要，包括BiasT端口）。
     • 仿真版图（Run EM Simulation）。电磁仿真会考虑所有走线、耦合、介质效应。
     • 将电磁仿真结果（通常是S参数 .sNp文件）带入新的原理图（Data Items -> SnP N-Port组件，连接Term），替换掉原先的匹配网络。
     • 在包含电磁模型的原理图中重新运行S参数仿真！对比和原理图仿真的差异。
     • EM结果通常比原理图差（NF稍高，增益稍低，匹配偏移），这是正常的。 需要根据EM结果微调版图（可能需要数次迭代），或在原理图中用优化器对电磁模型进行再匹配优化（但需注意优化目标是电磁模型的端口）。

10. 最终验证与调试：

    • 电磁仿真结果满意后，做一次完整的非线性仿真（如ACPR，谐波，IP3），使用 Harmonic Balance 控制器。
    • 检查所有指标是否符合要求。
    • 制作PCB（按EM版图布线），焊接元器件。
    • 实测验证（网分测S参数，噪声源+频谱仪测噪声系数），与仿真对比。实际测量值通常比EM仿真稍差。
    • 根据实测结果微调（如微调偏置或某个匹配元件值）。

关键技巧与注意事项：

• 模型至关重要！ 确保使用准确可靠的晶体管非线性模型和噪声模型。
• 稳定性优先！ 设计初期就要时刻关注K和B1值。不稳定的电路没有实用价值。
• 优化是关键工具： 学会熟练使用ADS优化器设定目标进行自动搜索。
• EM仿真必不可少： 对于GHz以上LNA，不做EM仿真几乎无法准确预测性能。准备好投入时间和计算资源。
• 版图布局重要性： 好的布局设计能减少对EM仿真的依赖和迭代次数。注意阻抗连续性、地回路、屏蔽。
• 温度与工艺角分析： 考虑最坏情况仿真（Corner Analysis），确保设计鲁棒性（ParamSweep / Optim Monte Carlo）。
• 善用ADS工具： Smith Chart Utility, LineCalc（计算微带线长度宽度）, 稳定性测试（Stability Test），噪声圆图（Constant Noise Circles）绘制工具等。
• 循序渐进： 从原理图直流偏置 -> S参数 & 噪声 -> 输入匹配 -> 输出匹配 -> 稳定性改善 -> 优化 -> EM仿真 -> 调整优化 -> 最终验证。

这个流程相对复杂，需要反复实践和经验积累。希望这个中文指南能帮助你在 ADS 中成功开始你的 LNA 设计之旅！祝你设计顺利！
