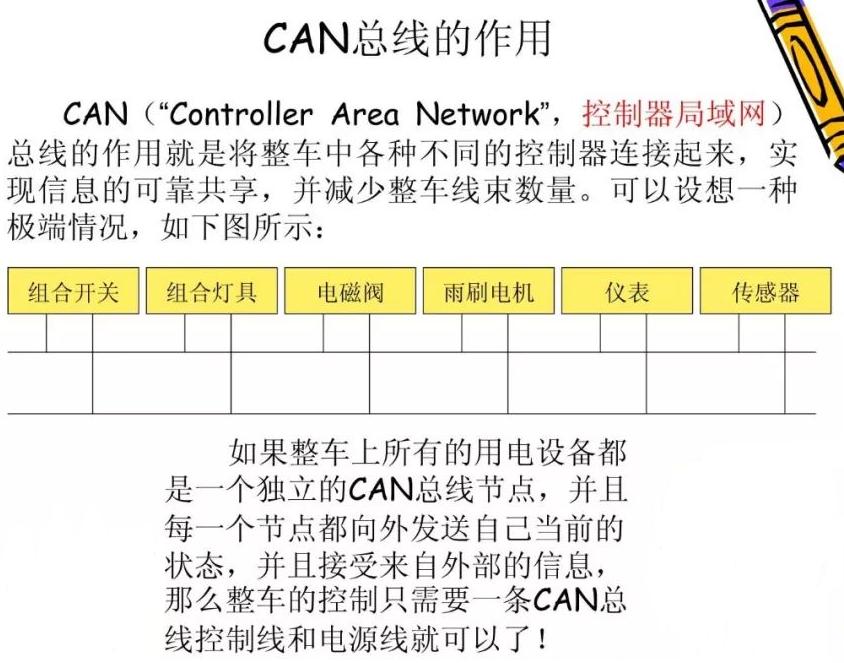

CAN总线的抗干扰能力是其可靠运行的关键，主要体现在以下几个方面：
1. 物理层设计
- 差分信号传输：
- 使用双绞线（CAN_H 和 CAN_L），共模噪声抑制能力强：外部干扰同时作用于两根线时，接收端通过比较差分电压抵消噪声。
- 显性电平（逻辑0）的电压差（≥1.5V）和隐性电平（逻辑1）的电压差（≈0V）提供高噪声容限。
- 终端电阻匹配：
- 总线两端需接 120Ω终端电阻，消除信号反射，避免波形畸变和逻辑错误。
- 屏蔽与接地：
- 在强干扰环境中，使用屏蔽双绞线（STP），屏蔽层单点接地防止地环路电流。
2. 电气隔离
- 隔离电源与隔离收发器：
- 通过光耦或磁耦隔离通信节点，切断地回路，避免地电位差引入干扰。
- 共模扼流圈：
- 滤除高频共模噪声（如电机、开关电源干扰）。
3. 协议层容错
- 错误检测与处理：
- CRC校验（15位多项式）：检测传输位错误。
- 位填充规则：每5个相同位后插入相反位，同步时钟并检测错误。
- 错误帧自动重发：节点检测错误后立即发送错误帧中断通信，并自动重传数据。
- 故障界定与节点隔离：
- 节点根据错误计数（发送/接收错误计数器）进入被动错误状态或离线状态，避免故障节点瘫痪总线。
4. 布线规范
- 拓扑结构：
- 避免星形、树形拓扑，采用直线型或短分支总线（分支长度≤0.3米）。
- 线缆选择：
- 阻抗匹配（约120Ω），线径≥0.5mm²（降低电阻损耗）。
- 远离干扰源：
- 避免与高压线、电机驱动线平行走线，保持>30cm间距；正交交叉减少耦合。
5. 抗干扰元器件
- TVS二极管/ESD保护：
- 防止静电（ESD）和浪涌电压损坏收发器。
- 滤波器：
- 在接口端增加RC滤波器，抑制高频噪声。
6. 软件策略
- 总线负载率控制：
- 通常≤70%，避免因重传风暴导致拥堵。
- 超时监控：
- 关键数据设置超时报警（如车辆ECU信号丢失检测）。
常见干扰源与对策
| 干扰源 | 影响 | 对策 |
|---|---|---|
| 电机/逆变器 | 高频辐射噪声 | 屏蔽层+磁环滤波 |
| 电源开关噪声 | 传导干扰 | 隔离电源+TVS保护 |
| 接地电位差 | 地环路电流 | 单点接地+隔离收发器 |
| 电磁兼容(EMC) | 辐射耦合 | 缩短分支、屏蔽线缆 |
总结
CAN总线的抗干扰能力依赖于物理层差分设计、终端匹配、协议层错误恢复机制及规范施工的综合作用。实际应用中需遵循：
- 线缆规范（双绞+屏蔽），
- 精准拓扑（短分支+终端电阻），
- 隔离防护（TVS+共模扼流圈），
- 协议容错（CRC+重传）。
通过分层防护确保在工业、汽车等复杂环境中稳定通信。
