当你在PADS软件中遇到“元件类型的管脚名称无效”错误提示时，通常意味着你为某个元件引脚设定的名称不符合PADS软件的命名规则要求。
这通常有以下几种原因和解决方案：
-
使用了保留关键字：
- 问题： 一些名称是PADS内部用于特殊网络或功能的保留字（如
GND,VCC,VDD,CLK,RESET,DONE,PROGRAM等），不能用它们直接作为普通引脚的名称。 - 解决： 避免直接使用这些名称。如果需要表示相同的功能，尝试添加前缀、后缀或使用不同的缩写（例如，将
GND改成GND_PWR，VCC改成VCC_3V3，RESET改成RST_N）。
- 问题： 一些名称是PADS内部用于特殊网络或功能的保留字（如
-
包含了非法字符：
- 问题： PADS引脚名称通常只允许使用 字母、数字和下划线
_。包含空格、中文字符、逗号,、点.、斜杠/、\、冒号:、分号;、等号=、引号"、单引号'、括号()、<>、[]、{}、加号+、减号-、星号*、井号#、问号?、波浪线~、以及某些控制字符等，通常都是不允许的。 - 解决： 严格只使用 字母 (A-Z, a-z)、数字 (0-9)、下划线 (_) 来命名引脚。删除或替换掉所有非法字符（例如，空格用下划线
_代替）。
- 问题： PADS引脚名称通常只允许使用 字母、数字和下划线
-
名称长度超限：
- 问题： PADS对引脚名称的长度可能有限制（虽然相对宽松，但过长的名字也可能引发问题）。
- 解决： 尝试缩短引脚名称，使其简洁明了。
-
名称是纯数字：
- 问题： 虽然很多引脚编号是数字（如 1, 2, 3… 或 A1, B2），但 名称 不能是纯数字字符串（例如，试图将某个引脚命名为 “123”）。
- 解决： 名称必须包含至少一个字母（或下划线开头的字母/数字组合）。纯数字只能用作引脚编号(Pin Number)，不能用作引脚名称(Pin Name)。
-
名称以数字开头：
- 问题： 某些版本的PADS或特定规则下，可能不允许引脚名称以数字开头（尽管技术上字母开头是最保险的）。
- 解决： 如果遇到问题，尝试在数字前添加一个字母（例如，引脚原本按功能应叫
3V3，可改为PWR_3V3或VDD33）。这是最稳妥的做法。
-
在“引脚编号”列填写名称：
- 问题： 在元件编辑器（比如Part Editor）中，引脚信息通常有两个关键列：引脚编号(Pin Number) 和 引脚名称(Pin Name)。
- 解决： 在定义元件符号时：
- 确保唯一的物理引脚编号（如 1, 2, 3… 或 A1, B2, C3）放在 引脚编号 列。
- 确保引脚的逻辑名称或功能名称（如
VDD,GND,CLK,DATA[0],RXD,TX_EN,RESET_N）放在 引脚名称 列。 - 不要在 引脚编号 列里填写功能名称，这会引发错误。功能名称必须填在 引脚名称 列。
-
名称中包含句点
.(用于表示差分对)：- 问题： PADS 有时使用后缀（通常是
_P,_N,+,-）表示差分对，直接使用.可能无效或被认为是非法字符。 - 解决： 对于差分信号对的标准命名惯例是：
- 成对的信号名称 +
_P/+（正端） 和_N/-（负端）。例如：USB_D+和USB_D-PCIECLK_P和PCIECLK_N
- 避免在引脚名称中使用
.来连接信号名和极性。
- 成对的信号名称 +
- 问题： PADS 有时使用后缀（通常是
-
批量导入时的格式错误：
- 问题： 如果通过文件（如CSV）批量导入引脚定义，文件格式错误（如分隔符用错，引号不匹配，包含非法字符，列错位等）会导致名称无效。
- 解决： 仔细检查导入文件的格式，确保分隔符正确（如逗号或制表符），文本限定符（如双引号）使用正确且成对，并且“引脚名称”列中的内容严格遵守前述规则。在导入前用文本编辑器或电子表格软件仔细检查文件内容。
-
输入法问题(全角/半角)：
- 问题： 在中文输入法状态下，可能输入了全角的符号（如全角空格
`，全角逗号，，全角下划线＿`等），这些字符在PADS里会被视为非法。 - 解决： 在编辑引脚名称时，务必切换到英文输入法状态（半角字符）。
- 问题： 在中文输入法状态下，可能输入了全角的符号（如全角空格
-
软件Bug或版本特定限制：
- 问题： 极少数情况下可能是软件本身的Bug（但更可能是规则理解或操作问题）。
- 解决： 确认你的操作和名称是否符合所有上述规则。如果确信操作无误且名称合规，尝试重建该元件或重启PADS。考虑查阅你所使用的PADS版本的官方手册中关于引脚命名的具体章节。
总结排查步骤：
- 确认错误发生在哪个位置： 是在创建/编辑元件符号时，还是在PCB布局中调用时？
- 精确定位问题引脚： PADS的错误提示通常会指出具体的引脚编号。找到这个引脚。
- 检查引脚定义： 在元件编辑器中打开该元件类型。
- 双击有问题的引脚（或在引脚列表中选中它）。
- 核对：
- 引脚编号： 是否是唯一的物理编号（纯数字或字母+数字）？
- 引脚名称： 这是需要重点检查的地方。
- 看是否用了
GND,VCC,VDD,CLK,RESET等保留词？→ 改名（加前缀/后缀）。 - *看是否有空格、中文字符、逗号
,、点.、斜杠/,\、括号( ){ }[ ]< >、#~?;:+-``=等非法字符？ → 删掉或用下划线_代替。** - 看是否纯数字？ → 在数字前加字母。
- 看是否太长？ → 尝试缩短。
- 看是否以数字开头？ → 尝试在前面加字母（最稳妥）。
- 看是否在
编号列填了名称？ → 把编号列填数字/字母编号，把名称列填功能名。
- 看是否用了
- 检查输入法： 确保是在英文半角状态下输入的！
- （如适用）检查导入文件： 如果用文件导入，仔细检查该文件中该引脚的“名称”列内容是否符合规则，并检查文件格式（分隔符、引号）。
按照以上规则仔细检查并修改不合规的引脚名称，通常就能解决“管脚名称无效”的错误。
通用建议：
为了最大程度避免此类问题，养成严格的命名习惯：只使用大写/小写字母（A-Z, a-z）、数字（0-9）和下划线（_），避免以数字开头，避免使用保留字，为电源/地等引脚名称添加少量前缀/后缀，保持名称简洁。
PADS Logic怎么显示与隐藏元件的管脚编号和管脚名称
在绘制原理图元件的时候，有时管脚数量过多，管脚编号会显的特别密。既可以选择隐藏管脚编号，显示主要目的就是分辨出信号管脚。 第一步：在创建元件界面，执行菜单命令设置-显示颜色，如图1所示 图1 显示
2023-07-14 07:35:03
Mentor PADS如何保存元件类型到库中
Mentor PADS如何保存元件类型到库中 使用Mentor PADS软件导网表设计时经常会出现缺失元件类型的报错，那么如何解决这个报错呢？一般是缺少元器件导致，这个时候如果你有一个现有的原理图
2022-12-14 07:40:07
【设计技巧】PADS 软件基础知识整理
Decal），如 DIP14 ● 电参数，如管脚号码和门的分配 下面是一个 7404 的 PADS 元件类型元件类型名字：7404CAE 封装：INVPCB 封装：DIP14电参数：6 个逻辑门（A 到 F
大洼球王
2019-07-25 08:00:00
Mentor PADS将PCB封装直接添加到PCB的教程
界面里面，如若只是单个PCB封装的话，元件类型界面将不显示可添加的PCB封装。 ○ 元件类型列表中，第一列中“pads：2202”“pads”代表的是元件类型的保存库的名字，“2202”则是此元件类型的名称。 2）筛选条件 ○ 库： 选择器件库的筛选路径。 ○ 项目： 器件元
2023-11-07 07:45:02
PADS设计之如何导入元件库新建元件
对于普通的原理图，位置的摆放是比较随意的，并且也没有一些特殊的或者元件库里面没有的元件，相对来说绘制会比较简单。但是如果碰上复杂一点的电路，要绘制起来就会比较麻烦，需要一些新的PADS
h1654155957.9921
2023-04-13 14:47:26
#硬声创作季 电路板设计入门必备教程：5.9 PADS Logic元件库管理-显示多gate元件的隐藏管脚
altium,EDA工具,管脚,PADS,Logic,元件库,Gate
2022-09-07 20:36:37
做封装库管脚名称重复的时的正确处理方式
做封装库管脚名称重复的时的正确处理方式 在pads logic软件中创建元件时，当元件内部网络名重复时，元件会出现如图1所示的报错 图1 网络管脚名称重复报错 因此当元件有多个GND网络时可以采用
2023-03-16 05:30:04
SQL对象名无效的解决方法
SQL对象名无效的解决方法 SQL对象名无效是指在SQL查询或操作中使用了无效的对象名称，导致无法执行相应的操作。当出现这种情况时，会抛出错误信息，指示哪个对象名无效。解决这个问题需要检查和修复
2023-12-29 14:45:37
PADS Logic软件操作
：封装管理器。PADS电子线路设计的常规流程为：设计启动 – 建库 – 原理图设计 – 网表调入 – 布局 – 布线 – 验证优化 – 设计资料输出 – 加工2）建库：主要是根据元器件手册对元件
luxiaodan1992
2020-01-08 10:39:31
#硬声创作季 电路板设计入门必备教程：5.4 PADS Logic元件库管理-利用EXCEL快速创建管脚信息
altium,EDA工具,管脚,PADS,Excel,Logic,元件库
2022-09-07 20:32:54
【设计技巧】Orcad 与 Pads 配合设计
Orcad 中编辑元件的 PCB Footprint 属性，即给 Orcad 中的每个元件分配 PCB 封装 要求 PCB Footprint 的名字对应 Pads Layout 中元件类型的名称Pads
四哥201311
2019-07-25 08:30:00
PADS如何导入元件库新建元件
对于普通的原理图，位置的摆放是比较随意的，并且也没有一些特殊的或者元件库里面没有的元件，相对来说绘制会比较简单。但是如果碰上复杂一点的电路，要绘制起来就会比较麻烦，需要一些新的PADS
2023-11-07 11:43:12
Azure Nx MQTT客户端注册名称无效是为什么？
我该如何解决这个问题？错误：_ipsr 的注册名称无效（找不到 ipsr）#ifndef TX_MISRA_ENABLEregister unsigned int _ipsr __asm("ipsr");#endif
江左盟
2022-12-14 06:56:17
PADS如何修改管脚对连线选项
因为需要做等长设计，例如有三个焊盘ABC，我需要测量AB以及AC之间的走线长度。但是PADS中的管脚对选择中只有AB和BC长度。请问这个需要怎么设置才能改成AB和AC。
红火恍惚
2019-10-24 18:18:16
【Altium小课专题 第019篇】元件的管脚Type每个类型是什么意思？
AD在创建原理图器件封装库时，放置管脚的Type的含义是管脚的类型，表示管脚的类型，每一种类型的含义解释如下：Ø Input: 输入信号。作为输入引脚使用Ø I/O： 双向型。既可作为输入，又可
凡亿_PCB
2021-04-16 10:39:16

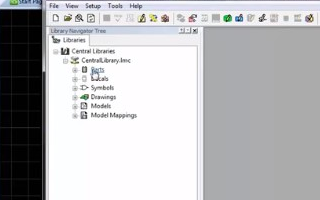

使用PADS库管理器确保PCB元件准确却最新
