adc0809初始化汇编程序

;====================================
; ADC0809初始化及数据采集程序
; 硬件连接：ADC0809数据口接8255的PA口, 控制信号由8255的PB口控制
; 控制信号连接：
;   PB0 - START (启动转换)
;   PB1 - OE (输出使能)
;   PB2 - ALE (地址锁存)
;   PB3 - 通道选择A0
;   PB4 - 通道选择A1
;   PB5 - 通道选择A2
;   PC7 - EOC (转换结束状态)
;====================================

PORTA   EQU 60H         ; 8255 PA端口地址（接ADC数据线）
PORTB   EQU 62H         ; 8255 PB端口地址（控制信号）
PORTC   EQU 64H         ; 8255 PC端口地址（EOC状态）
CTRL    EQU 66H         ; 8255控制寄存器地址

INIT_ADC PROC NEAR
    ; 初始化8255

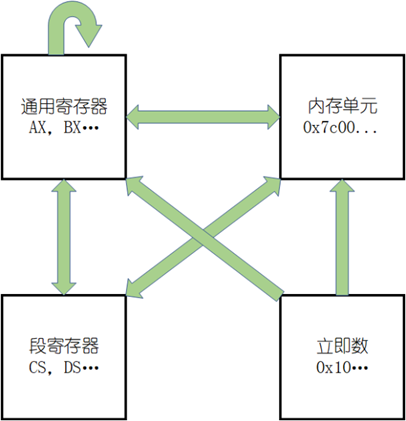

    MOV AL, 10011000B   ; 控制字: PA输入, PB输出, PC高4位输入/低4位输出
    OUT CTRL, AL

    ; 初始化ADC控制信号
    MOV AL, 00000000B   ; 所有控制信号初始置0
    OUT PORTB, AL
    RET
INIT_ADC ENDP

;====================================
; 启动ADC转换子程序
; 输入：AL = 通道号(000-111)
;====================================
START_CONV PROC NEAR
    PUSH AX
    AND AL, 07H         ; 保留低3位通道号
    ROR AL, 1           ; 循环右移1位（A2->D5, A1->D4, A0->D3）

    OR AL, 00000100B    ; 设置ALE=1 (D2)
    OUT PORTB, AL       ; 锁存通道地址

    NOP                 ; 短暂延时
    NOP

    AND AL, 11111011B   ; ALE=0 (D2)
    OR AL, 00000001B    ; START=1 (D0)
    OUT PORTB, AL       ; 启动转换

    NOP                 ; 短暂延时
    NOP

    AND AL, 11111110B   ; START=0 (D0)
    OUT PORTB, AL       ; 下降沿启动转换
    POP AX
    RET
START_CONV ENDP

;====================================
; 读取ADC结果子程序
; 输出：AL = 转换结果(8位)
;====================================
READ_ADC PROC NEAR
    ; 检测EOC状态(PC7)
    MOV CX, 0FFFFH      ; 设置超时计数器
POLL_EOC:
    IN AL, PORTC        ; 读取PC端口
    TEST AL, 80H        ; 检测PC7(EOC)是否为高
    JNZ DATA_READY      ; 转换完成则跳转
    LOOP POLL_EOC       ; 超时检测

    ; 超时处理
    MOV AL, 0FFH        ; 返回错误值
    JMP EXIT_READ

DATA_READY:
    MOV AL, 00000010B   ; 设置OE=1 (D1)
    OUT PORTB, AL       ; 使能输出

    IN AL, PORTA        ; 读取转换数据

    PUSH AX
    MOV AL, 00000000B   ; OE=0
    OUT PORTB, AL
    POP AX

EXIT_READ:
    RET
READ_ADC ENDP

;====================================
; 主程序示例
;====================================
MAIN:
    CALL INIT_ADC       ; 初始化ADC

    MOV AL, 0           ; 选择通道0
    CALL START_CONV     ; 启动转换

    CALL READ_ADC       ; 读取转换结果到AL
    ; (此时AL中为转换后的数字量0-255)

    ; 处理数据...
    ; (可存储或使用转换结果)

    HLT
