在使用ADC（模数转换器）采集电压时，若被测电压超过ADC的量程范围，通常需要通过电阻分压电路将高电压按比例降低，使其适配ADC的输入范围。以下是关键步骤和注意事项：
1. 电阻分压原理
- 电路结构：两个电阻（R1和R2）串联，输入电压（Vin）接在R1和R2两端，输出电压（Vout）从R2两端获取。
- 分压公式：
[ V{\text{out}} = V{\text{in}} \times \frac{R2}{R1 + R2} ] 通过选择R1和R2的阻值，可将Vin按比例缩小。
2. 设计步骤
-
确定输入电压范围：
例如，被测电压Vin最大为12V，而ADC的最大输入电压（如Vref）为3.3V。 -
计算分压比：
分压比 = ( \frac{V{\text{out}}}{V{\text{in}}} = \frac{3.3}{12} \approx 0.275 )，即分压电路需将电压缩小到原值的27.5%。 -
选择电阻值：
- 根据公式 ( R2 = \frac{V{\text{out}} \times (R1 + R2)}{V{\text{in}}} )，假设R1=10kΩ，则：
[ R2 = \frac{3.3 \times (10k + R2)}{12} \quad \Rightarrow \quad R2 \approx 3.8kΩ \quad (\text{标准值可选3.9kΩ}) ] - 最终分压电路：R1=10kΩ，R2=3.9kΩ，实际分压比为 ( \frac{3.9k}{10k+3.9k} \approx 0.28 )，对应最大输出电压约3.36V（在安全范围内）。
- 根据公式 ( R2 = \frac{V{\text{out}} \times (R1 + R2)}{V{\text{in}}} )，假设R1=10kΩ，则：
3. 关键注意事项
-
ADC输入阻抗影响：
ADC的输入阻抗（如1MΩ）会并联到R2上，可能影响分压精度。需确保 ( R1 + R2 \ll \text{ADC输入阻抗} )（例如R1+R2≤10kΩ）。 -
功耗与电阻精度：
- 电阻值过小会导致高功耗（如R1=100Ω，R2=33Ω时，12V输入电流达90mA，不适用低功耗场景）。
- 选择1%精度的电阻以减少误差，高温场景优先选用金属膜电阻。
-
滤波与稳定性：
在分压输出端添加RC低通滤波（如100nF电容），可抑制高频噪声，提高ADC采样稳定性。 -
电压跟随器（可选）：
若ADC输入阻抗较低，可在分压电路后加电压跟随器（运放），隔离负载影响。
4. 软件校准
-
分压比修正：
实际电阻存在误差，需通过实际测量校正分压比。例如：实测Vin=12V时Vout=3.3V，则分压比修正为 ( 3.3/12 = 0.275 )。 -
ADC读数转换：
ADC输出的数字值（如12位ADC，范围0-4095）需转换为实际电压：
[ V{\text{实际}} = \frac{\text{ADC值}}{4095} \times V{\text{ref}} \times \frac{R1 + R2}{R2} ]
示例电路
Vin (12V) ──┬── R1 (10kΩ) ──┬── Vout (3.3V) → ADC输入
│ │
└── R2 (3.9kΩ) ─┘
GND通过合理设计，电阻分压电路可安全、准确地将高电压适配到ADC量程，满足测量需求。
电阻分压器和Diode分压器的区别是什么？
电阻分压器和Diode分压器的区别是什么？ 电阻分压器和Diode分压器是电路中两种不同的分压器。分压器是一种电路元件，它能够将输入电压分成两个较小的输出电压。这些电压可以用于控制电路中的其他组件
2023-09-18 18:20:44
使用stm32f407的adc来采集外部电池电压
要使用stm32f407的adc来采集外部电池电压，电压最大为8.4V，使用电阻分压到2.5V由ADC采集，但是现在有一个问题是：两个分压的电阻选取多大的合适？如果分压电阻太小，功耗会比较大，电阻
帅帅的欧尼酱
2019-05-21 10:00:20
怎么消除电阻分压(没有电压跟随器)带来的误差
怎么消除电阻分压(没有电压跟随器)带来的误差 消除电阻分压带来的误差是一个重要的问题，特别是在需要准确测量电压的应用中。电阻分压是一种常见的电路结构，它可以将一个较高的电压降低到一个较低的电压
2023-12-20 15:35:48
对光敏电阻进行ADC的采集
内容主要是——1、对光敏电阻经行ADC的采集；2、采集的数据用作PWM控制小灯的明暗变化。第一部分：1.1对光敏电阻的使用基本了解：光敏电阻内部就是一个PN结，光的强弱会引起其导通的变化，从而
h1654155598.0450
2021-08-05 06:28:54
分压器分压比计算_分压器变比怎么算
分压器的分压比是指输出电压与输入电压的比值，其大小取决于分压器中各个元件（电阻或电容）的参数。以下是分压器分压比的计算方法：
2025-01-28 13:49:00
STM32 AD采集：电阻分压电路调试指南
调试基于STM32为主控，内部ADC采集电阻分压式电压值电路，STM32未使用参考电压源，直接将Vref接至3V3供电端，发现采集后电压误差较大，其电路图如下所示。 理论计算 根据分压公式，理想Vr
2025-02-07 11:12:06
验证电阻网络的分压和分流特性实验方案
分压和分流能够简化电路分析任务。分压使我们能够计算串联电阻串上的总电压在任一电阻上的压降。本实验活动的目标是验证电阻网络的分压和分流特性。 图1. ADALM1000原理图 现在我们开始第一个实验
2021-02-21 10:42:15

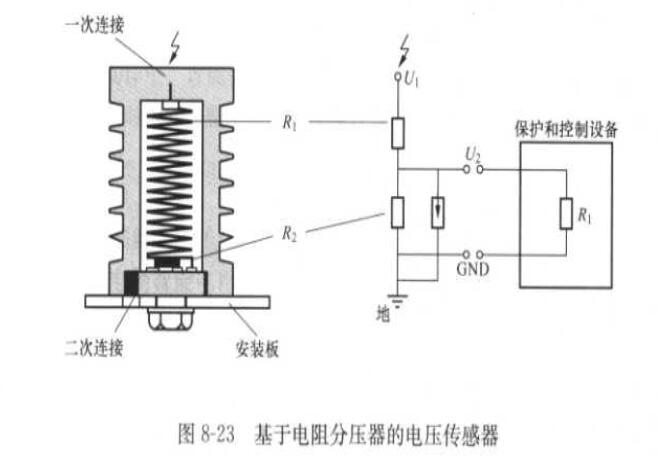

分压式电压互感器的原理及应用
分压式电压传感器是与常规电压互感器类似的半常规电压互感器，包括电阻分压、电容分压或阻容分压等多种方式，它由分压器得到一个小电压信号，直接输出或转换为数字信号后输出至二次设备。
2020-03-13 15:23:36
MCU ADC是如何测量超过VCC的电压的
假设MCU的供电是3.3V，ADC能够测量的电压范围是0-3.3V，如果要测量如电池电压6V的这种场景，该怎么办呢？ 很容易能够想到的方法是先进行电阻分压，将高于3.3V的电压分到ADC的量程
2023-05-11 17:31:19
分压电阻的分压公式详解
电子电路中，电阻分压器是应用最为广泛的电路，结构通常就像上图中那样。我们在初中物理就学过，在串联电路中，各电阻上的电流相等，各电阻两端的电压之和等于电路总电压。
2019-10-19 07:32:00
第12章-ADC采集电压和显示 基于STM32的ADC—电压采集（详细讲解+HAL库）
第12章-ADC采集电压和显示 基于STM32的ADC—电压采集（详细讲解+HAL库）
2024-08-21 16:31:34
如何对电阻的电压进行分压？
通过这个课程你可以：掌握电阻分压的方法；快速高效学会各个元器件的参数计算，功率计算；了解桥式电路上的元器件作用；提升技术，升职加薪。
2019-05-17 09:04:42
请问AD7606如何通过电阻分压扩大测量范围？
传统的单极性ADC输入范围0-5V，通过两个电阻的分压网络很容易将扩大电压测量范围，测量系统的GND连接待测试电压的低电位。 AD7606这样的双极性输入ADC，输入范围正负5V或者正负10V，如果
lotusp
2023-12-06 06:35:38
与ADC的简单热敏电阻接口
有许多电路和测量方法可以与热敏电阻一起使用来确定温度。最简单的方法是使用半桥电路，也称为电阻分压器，如图1所示。目标是执行比率测量，使得 VREF分压器的源电压与用于测量V电压的ADC基准相同T.R型1耐药性是已知的。
2023-02-07 15:26:02
STM32单片机是如何采集相关的电压和电流的
STM32单片机需要采集相关的电压和电流其中A4为被检测的电压VCC输入R3和R4为分压电阻（这个电阻无固定值）需要注意的是分压后RL1将采集的钳位电压送至MCU的ADC端口一定要在输入端加滤波电容，不然电压波动较大最后还宣言...
木頭瓶子
2022-02-14 07:24:07
分压器基础与规则介绍
分压器是一种无源线性电路，用于产生小于或等于输入电压的电压。它是由高压臂和低压臂组成的转换装置。被测高压作用于器件，输出电压从低压臂得到。高低压臂的元件通常是电阻和电容。相应的器件称为电阻分压器、电容分压器和阻容分压器。分压器是电子产品中最基本的电路之一。
2022-07-26 08:02:52
分压器原理_分压器的作用
分压器是一种电路元件，通常由两个或更多个电阻串联而成，用于将输入电压分配到不同的输出端。分压器广泛应用于电路设计中，特别是在需要将较高电压转换为较低电压以供给其他电路部分时，分压器显得尤为重要。
2025-01-28 13:48:00
MCU ADC如何测量超过VCC的电压？
假设MCU的供电是3.3V，ADC能够测量的电压范围是0-3.3V，如果要测量如电池电压6V的这种场景，该怎么办呢？ 很容易能够想到的方法是先进行电阻分压，将高于3.3V的电压分到ADC的量程内进行
2023-07-28 14:23:45

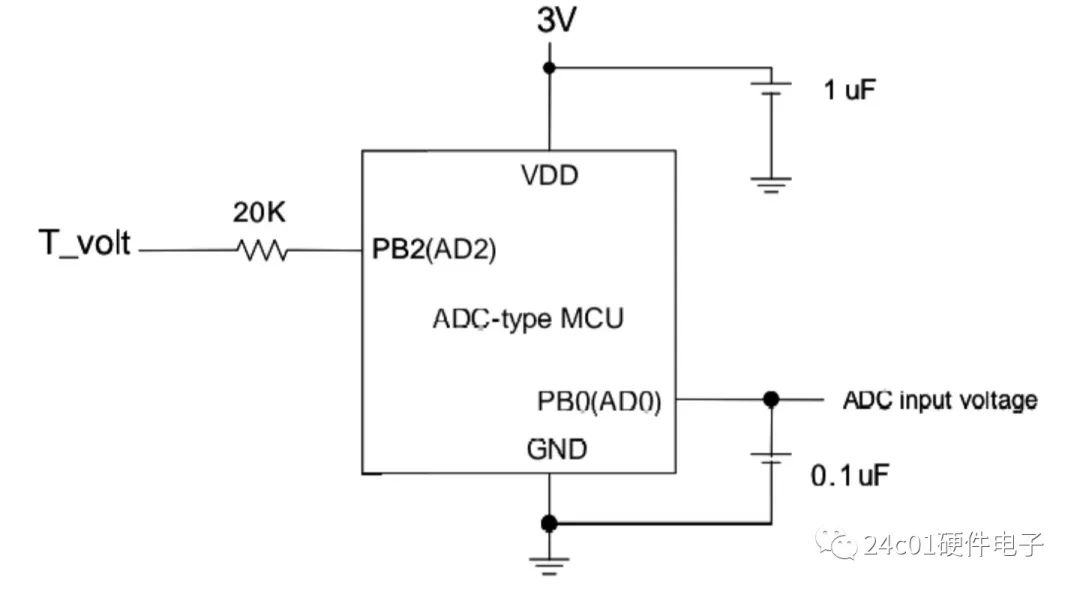

过压输入对ADC采集有何影响？
有时在应用上常会有透过串接一个电阻，将高于VDD的电压（过正压)或是低于GND的电压（过负压)，直接输入到单片机的某IO 上作准位变化侦测的情况（即使该管脚不用做ADC功能）。
2023-10-17 10:17:11
使用ADC精确测量电阻阻值
现在很多单片机都有ADC功能了，10位或者12位的，使用ADC测量电压是很方便的，测量电阻阻值的话可以使用欧姆定律进行分压然后测量分压后的电压即可计算出电阻阻值，最简单的电阻测量电路如下图： 这时候
2023-08-22 22:46:01
电阻分压后的实际值比理论值高近1V的，怎么回事
分压后进ADC的电压为2.8V，实际上当12V不接只接24V时，分压后的电压为1.2V。当24V和12V都接时，电阻分压后的电压为4V，很奇怪，都不对。尤其是两个电源都接的时候，电阻肯定没焊错，单片机也换了一个也还是这样
wp2010abc
2023-06-14 22:20:31

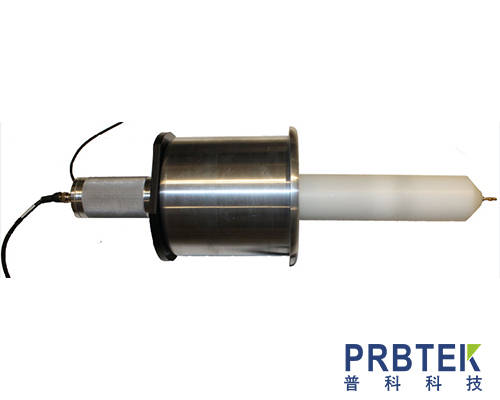

高压探头1000:1分压的原理
原理的基本概念 分压原理是指将一个电压按照一定的比例分配到不同的电阻上，从而得到不同的电压值。在高压探头中，通常采用串联电阻的方式来实现分压。 二、高压探头 1000:1 分压的实现方式 高压探头 1000:1 分压的实现方式是通过在探头内部串联
2024-07-17 11:01:39
电压采样时是先分压再接射随器还是先过射随再分压
请问各位大侠，直流15V电压采样，是先分压再过射随还是过射随再分压？(分压作用是后端采集卡只能采样10V以内的电压。)
sayu
2020-02-08 18:03:56
分压接法滑动变阻器选择原则
分压接法是电学实验中常用的一种电路连接方式，它通过滑动变阻器改变电阻值，从而实现对电路中电压的分配。在选择分压接法中的滑动变阻器时，需要遵循一系列原则以确保电路的安全、准确和高效运行。 一、电阻
2024-08-05 15:06:06
交流串电阻分压存在哪些问题
220V通过电阻分压的方式转化为5V给手机充电，这种方式是不可取的，千万不要去实践，轻则损坏一部手机，重则会引起事故。交流串电阻分压存在几个问题。
2020-04-05 17:25:00
电阻常见作用：分压、分流和限流
在电子线路中电阻的作用有哪些，电阻主要起阻碍电流流过的作用，也是电路中使用最多的元器件，不同类型的电阻所起的作用不同，但电阻最常见的作用是分压、分流和限流
2023-09-14 15:38:37
电阻器分压器漂移的计算
是一款分立式解决方案，其提供一个参考电压 (VREF) 和基于 R1 与 R2 比值的偏置电压 (VBIAS)。图 1：双参考分立式拓扑这时很“显然”电阻器分压器的整体漂移是 (5 ppm/°C) + (5 ppm/°C) = 10 ppm/°C。为进行确认，我进行了仿真。图 2 是 …
kudy
2022-11-22 07:17:29

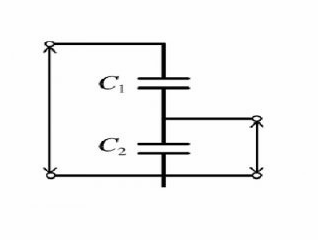

电容分压器的概念及电路示例
