pads pcb添加网络

分享:

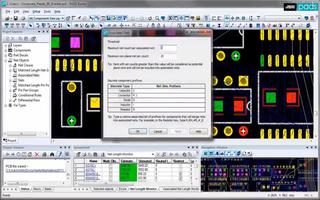

在PADS Layout (PCB) 环境中,"添加网络"通常指的是为一个或一组尚未连接的管脚(Pins)创建一个新的网络,或者将两个不同的网络连接(合并)到一起。这需要进入 ECO (Engineering Change Order - 工程设计更改) 模式。以下是详细步骤:

  1. 进入 ECO 模式:

    • 点击顶部菜单栏中的 File
    • 选择 ECO Options...
    • 在弹出的 ECO Options 对话框中:
      • 勾选 Write ECO File
      • Filename 下指定一个 ECO 文件名称和路径(如 MyDesign.eco)。这个文件记录了你的更改,非常重要。
      • 点击 OK 关闭对话框。此时会启用 ECO 工具栏(通常浮动或停靠在界面边缘)。你也可以使用快捷键 Alt + E 来快速进入或退出 ECO 模式。
  2. 使用 "Add Connection" (添加连接) 功能添加新网络:

    • 在 ECO 工具栏上,找到并点击 Add Connection 图标(通常是一个焊盘连接到一段飞线的图标 ?)。
    • 在 PCB 工作区中,鼠标左键单击 你想要为其添加网络的管脚(可以是元件管脚或过孔)。此时会看到一根飞线(Ratsnest)从该管脚延伸出来,同时鼠标光标上会附着这个飞线的另一端。
    • 为这个新网络指定一个名称:
      • 右击工作区空白处。
      • 在弹出的菜单中选择 Net Name...
      • 在 "Net Name" 对话框中输入的网络名称(例如 NEW_POWER)。
      • 点击 OK
    • 左键单击另一个管脚(目标管脚)以完成连接。这样就在一个新的网络名称下连接了这两个管脚。如果目标管脚本身没有网络(未连接),它就会被加入这个新网络;如果它已有网络,则那个原有网络的所有连接都会被并入你刚刚命名的新网络中(见下一步的合并)。
    • Esc 键或右击选择 Cancel 退出 Add Connection 命令。
  3. 使用 "Add Connection" 合并现有网络:

    • 在 ECO 工具栏上,点击 Add Connection 图标。
    • 左键单击属于网络 A 的任意一个管脚或走线。
    • 左键单击属于网络 B 的任意一个管脚或走线。
    • 关键: 系统会弹出 "Make Net" 对话框,询问你要将所有连接合并到哪个目标网络上。
      • 从 "New Net Name" 下拉列表中选择你希望保留的网络名称(AB)。未被选择的网络名称将被移除,其所有连接都会归属于你选择的那个网络。
      • 点击 OK。这样,网络 AB 就被合并成一个网络(名称为你选择的那个)。
  4. 使用 "Rename Net" (重命名网络) 功能(创建新网络的替代方法):

    • 在 ECO 工具栏上,找到并点击 Rename Net 图标(通常是一个绿色小箭头指向文字 "NET" 的图标)。
    • 在 PCB 工作区中,左键单击一个没有任何连接的管脚(无网络)。
    • 在弹出的 "Rename Net" 对话框中:
      • 在 "New Name" 字段输入新的网络名称
      • 确保 "Affected Net" 字段显示的是 No Net 或类似字样(表示你正为一个无网络管脚创建新网络)。
      • 点击 OK。这样你就为这个孤立的管脚创建了一个新的网络。
    • Esc 键或右击选择 Cancel 退出 Rename Net 命令。
  5. 保存更改并退出 ECO 模式:

    • 完成所有网络添加/修改后,强烈建议手动保存整个设计 (File > SaveCtrl+S)。ECO 文件(.eco)记录了更改过程,但保存设计文件(.pcb)才是最终确认更改。
    • 要退出 ECO 模式:
      • 再次点击 File > ECO Options...
      • 在弹出的 ECO Options 对话框中,取消勾选 Write ECO File
      • 点击 OK。ECO 工具栏会消失,恢复到正常设计模式。
      • 或者,再次按快捷键 Alt + E

重要提示:

  • ECO 模式: 对设计进行电气连接更改(添加网络、删除网络、重命名网络、移动元件等)必须在 ECO 模式下进行,否则这些操作将被禁用或无法被系统正确追踪和认可。
  • 备份: 在进行任何重大设计更改之前,尤其是网络修改,务必先备份你的 PCB 文件(.pcb)。
  • ECO 文件: 每次进入 ECO 模式时生成的 .eco 文件很重要,它包含了你的更改记录。请保留它或在设计流程中妥善处理(如果需要与原理图同步)。
  • 网络名称冲突: 命名新网络时,避免使用现有网络的名称,否则会触发合并。
  • 连接性: 使用 Add Connection 建立的连接是逻辑上的连接。你需要通过布线(Route Trace)来物理实现这些连接(铜皮走线)。

总结来说,添加新网络的核心步骤是:进入 ECO 模式 -> 使用 "Add Connection" + 指定新网络名使用 "Rename Net" 给无网络管脚命名。合并网络则是在 Add Connection 中选择目标管脚后进行。操作完成后记得保存设计并正确退出 ECO 模式。

Mentor PADSPCB封装直接添加PCB的教程

界面里面,如若只是单个PCB封装的话,元件类型界面将不显示可添加PCB封装。 ○ 元件类型列表中,第一列中“pads:2202”“pads”代表的是元件类型的保存库的名字,“2202”则是此元件类型的名称。 2)筛选条件 ○ 库: 选择器件库的筛选路径。 ○ 项目: 器件元

2023-11-07 07:45:02

如何给无网络PCB添加网络编号

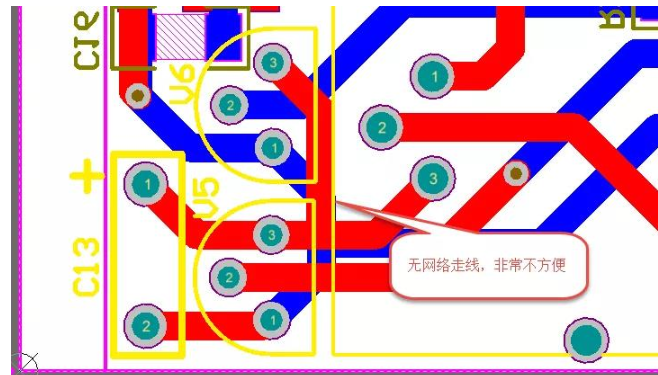

Altium中怎么在PCB中手动添加网络? 答:如图1所示,很多Protel老工程师一般习惯直接在PCB中绘制无网络的导线条进行pcb设计,往往是只有设计工程师自己比较清楚连接关系,而对后期维护
