将模拟信号正确接入ADC芯片是确保数字转换精度的关键步骤。以下是主要步骤和注意事项：
? 1. 信号调理 (Signal Conditioning)： 根据信号特性和ADC要求对原始模拟信号进行处理。
- 放大（Amplification）：如果信号幅度太小（远低于ADC的满量程范围），需要使用运算放大器(Op-Amp) 进行放大，使其尽可能接近但不超过ADC的量程范围（通常是0到Vref或Vref-到Vref+），以获得最佳分辨率。
- 衰减（Attenuation）：如果信号幅度过大（超过ADC的量程上限），需要使用电阻分压网络或精密衰减器进行衰减，防止损坏ADC或导致结果饱和。
- 滤波（Filtering）：特别是抗混叠滤波器（Anti-aliasing Filter） 至关重要。这是一个低通滤波器（Low-pass Filter），其截止频率（f_cutoff）通常设置为略高于被采集信号中关心的最高频率分量（f_max），但必须严格低于ADC采样率的一半（Nyquist频率，即 fs/2）。
- 目的：去除信号中高于Nyquist频率的噪声和干扰。如果不滤除，这些高频分量会在后续采样中“混叠”（Aliasing）到0到fs/2频带内，污染真实信号，无法区分。
- 电平偏移（Level Shifting）：如果信号是双极性的（如-5V到+5V），而ADC的输入范围是单极性的（如0到+5V），需要加入直流偏置（直流分量）将整个信号提升到ADC允许的范围内（如，将-5V偏移到+2.5V，使得信号变成-2.5V到+2.5V，再偏移+2.5V后变为0V到5V）。
? 2. 阻抗匹配与缓冲 (Impedance Matching and Buffering)：
- 信号调理电路的输出阻抗（通常很低，尤其是运放）需要与ADC输入端口的输入阻抗相匹配。理想情况下，信号源（调理后）的输出阻抗应远小于ADC的输入阻抗（通常是几十千欧姆到兆欧姆级别）。
- 缓冲器（Buffer）：如果信号调理电路的驱动能力不足（输出阻抗高）或ADC输入阻抗过低（或具有采样开关导致瞬态电流需求），需要在信号调理电路和ADC之间加入一个电压跟随器（Unity Gain Buffer） 运放电路。它的特点是：
- 高输入阻抗：几乎不从信号源汲取电流，不影响前级电路。
- 低输出阻抗：能有效驱动ADC输入端，快速为采样电容充电，保证采样精度（尤其在高采样率下）。
? 3. 采样/保持电路 (Sample-and-Hold Circuit):
- 大多数现代ADC芯片（特别是逐次逼近型SAR ADC）内部都集成了这个关键电路。
- 作用：在ADC转换开始前的瞬间“采样”（捕捉）输入信号的瞬时电压值，并在整个转换周期内“保持” 这个电压值稳定不变。
- 为什么需要？ 如果没有S/H电路，在ADC转换过程中（尤其是转换时间较长时），如果输入信号还在变化，那么ADC转换出来的数字码对应的是变化期间的平均值或不确定值，而不是真正想要的那个采样时刻的瞬时值，导致误差甚至无法使用。内置S/H是确保转换精度的基础。
- 注意：对极高速或超高精度应用，有时仍需要外部S/H，但现在越来越少见。
? 4. 连接到ADC输入引脚：
- 将经过处理（调理、缓冲）的模拟信号连接到ADC芯片指定的模拟输入引脚（AIN+, AIN-, 或单端的AIN）。
- 差分信号：如果信号源是差分信号且ADC支持差分输入，应连接到差分输入对（AIN+, AIN-），这通常能提供更好的抗噪（共模抑制比CMRR高）和精度。连接线应尽量等长、靠近并采用双绞线以减少干扰。
- 单端信号：如果ADC输入是单端形式（最常见），信号连接到一个输入引脚（AIN），另一个引脚（如GND或Vref中点）作为参考地。
? 5. 参考电压源 (Reference Voltage)：
- 提供一个精确、稳定、低噪声的参考电压源（Vref）给ADC的Vref引脚，这是ADC转换精度的根本基准。Vref决定了ADC的输入量程范围（FSR = 满量程范围）。
- 类型：
- 外部基准：使用专用的高精度基准电压源芯片（如ADR44x, REF50xx, LM4040等），通常优于ADC内置基准。
- 内部基准：许多ADC芯片内置了基准源，需要通过配置或特定引脚使能。方便但精度和稳定性可能不如好的外部基准。
- 关键点：
- 低噪声：基准噪声会直接叠加到转换结果上。
- 稳定性：温漂要小。
- 去耦：必须在Vref引脚旁边（尽可能靠近）放置高质量的低ESR（等效串联电阻）陶瓷电容（通常10uF钽或铝电解电容 + 0.1uF陶瓷电容并联），形成良好的高频、低频去耦回路，吸收噪声并稳定瞬时电流需求。这极其重要！
- 驱动能力：检查基准源是否能驱动ADC的Vref输入阻抗（通常在采样瞬间会有动态电流需求）。
⚡ 6. 电源和接地 (Power Supply and Grounding)：
- 低噪声模拟电源：为ADC的模拟电源引脚（AVDD/AVCC）提供干净、稳定、低纹波的电源。线性电源（LDO）通常比开关电源更合适。
- 去耦电容：极其重要！ 在每个ADC电源引脚（AVDD/AVCC）与模拟地（AGND）之间，尽可能靠近（<1cm）器件引脚处，放置一个0.1uF陶瓷电容（有时还需要增加一个1uF或10uF的钽电容/陶瓷电容），用于滤除高频噪声和提供瞬时电流。数字电源引脚（DVDD/DVCC）同样需要适当的去耦电容。
- 接地策略：处理好模拟地和数字地的连接。
- 单点接地（Star Point） 或 分割地平面（分区但统一地层） ：避免模拟电路和数字电路通过公共地路径相互串扰。
- ADC本身接地：将ADC的模拟地（AGND）引脚连接到系统的模拟地平面/星点，将数字地（DGND）引脚连接到系统的数字地平面/星点。最终，这两个“地”需要在靠近ADC的地方（通常在ADC芯片下方通过0欧姆电阻、磁珠或直接）一点连接在一起（单点连接），以防形成地环路。
? 7. 输入保护（可选但强烈推荐）：
- 钳位二极管（Clamping Diodes）：在ADC输入引脚到AVDD和模拟地（AGND）之间放置小信号肖特基二极管（如BAT54S）。目的是将输入电压钳位在(AGND - 二极管压降)和(AVDD + 二极管压降)之间，防止输入端因瞬态事件或意外过压而损坏（超过电源轨的电压可能会触发芯片内部的寄生元件导致闩锁或击穿）。
- 限流电阻（Current Limiting Resistor）：在信号调理电路输出（或缓冲器输出）和ADC输入之间串联一个小阻值的电阻（几十到几百欧姆）。这个电阻与ADC输入端的寄生电容形成低通滤波（稍有助于高频噪声），但其主要目的是配合钳位二极管限制过流（如果发生过压钳位事件时）。电阻值选择需要权衡对信号带宽的影响和保护程度。
- ESD保护二极管：很多ADC芯片已经内置了基本的ESD保护，但在面向外部环境（如连接长线或传感器的输入）时，通常需要额外添加更加强劲的专用TVS二极管或ESD保护芯片。
? 8. 布局布线注意事项：
- 分区：模拟器件（传感器、调理运放、ADC模拟部分、Vref芯片）尽量靠近，并远离高速数字器件（CPU、内存、时钟发生器）。
- 走线：
- 模拟信号线尽可能短、粗、直。
- 采用微带线或带状线结构以获得可控阻抗（对于高频差分信号）。
- 避免模拟信号线与数字信号线（特别是时钟、数据总线）平行长距离走线，必要时垂直交叉。
- 尽量使用完整地平面。
- 层间穿透：避免在模拟信号路径上过多地穿透不同层（增加电感），在穿透处增加回流地过孔。
? 总结接入流程：
原始模拟信号 → (需要时：放大/衰减/滤波/电平偏移) → (需要时：缓冲器) → (需要时：ADC外部S/H - 现在少见) → ADC芯片模拟输入引脚 ↔ (Vref + 去耦电容 + 干净电源 + 良好接地)
[始终考虑]：输入保护（钳位二极管、限流电阻） + 良好的PCB布局布线?
⚠️ 最关键的点：
- 抗混叠滤波：防止高频噪声混叠到有用频带。
- 参考电压稳定和去耦：直接决定了转换结果的绝对值精度。
- 模拟电源去耦和接地：提供了纯净、低噪声的环境，减少耦合干扰。
- 输入保护：保护昂贵的ADC芯片免受意外损坏。
遵循这些步骤和原则，就能大大提升模拟信号接入AD芯片的成功率与转换精度。?在实际应用中遇到任何难以排查的噪声问题，强烈建议回头再审视一下上述步骤有无疏漏！

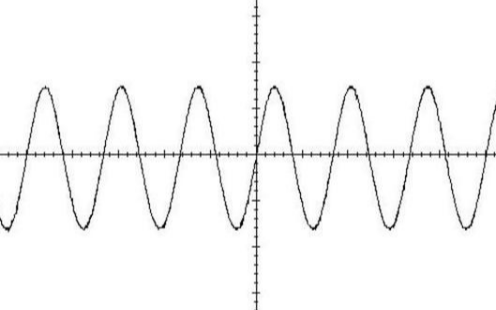

模拟信号是什么意思？怎么判断数字信号和模拟信号？
模拟信号是什么意思？常见的模拟信号有哪些？怎么判断数字信号和模拟信号？ 模拟信号是指采用连续变化的物理量来传输信息的信号。在模拟信号中，信息被编码为连续变化的电流、电压或频率等物理量。 常见
2023-11-22 16:32:24

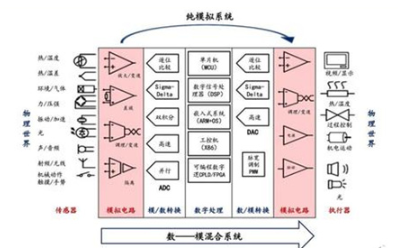

模拟信号的作用及全球模拟芯片的市场和发展
模拟信号是在时间和幅值上都连续的信号，数字信号则是时间和幅值上都不连续的信号。外界信号经传感器转化为电信号后，是模拟信号，在模拟芯片构成的系统里进行进一步的放大、滤波等处理。处理后的模拟信号既可以通过数据转换器输出到数字系统进行处理，也可以直接输出到执行器。
2020-10-10 11:46:02
数字信号和模拟信号的特点及应用
引言 数字信号和模拟信号是两种基本的信号类型。数字信号是由离散的数值组成的信号，通常用于数字设备和系统中。模拟信号则是连续变化的信号，常用于模拟设备和系统中。在实际应用中，数字信号和模拟信号往往需要
2024-08-25 15:53:13
模拟信号的“杀手”：电磁干扰
相关的一些有意思的内容。 模拟信号 vs 数字信号 模拟芯片和数字芯片的最主要的区别，就在于处理的信号不同。顾名思义，模拟芯片处理的是模拟信号，而数字芯片处理的是数字信号。这两种信号类型有着非常明显的区别，但也有着非常紧密的联
2021-06-17 16:03:59
模拟信号和数字信号的优缺点有哪些
模拟信号和数字信号是两种基本的信号类型，它们在通信、数据传输、音频和视频处理等领域有着广泛的应用。 一、模拟信号 定义与特点 模拟信号是一种连续变化的信号，其幅度随时间连续变化。模拟信号可以表示为一
2024-08-11 10:32:56
模拟信号和数字信号如何得到兼容
模拟信号、数字信号如何得到兼容呢？模拟信号和数字信号兼容问题也不是什么难度；因为模拟信号和数字信号本身都是A/D、D/A的相互设备转换。
2019-06-19 17:41:47
模拟信号可以通过什么变成数字信号
模拟信号与数字信号是信号处理领域的两种基本类型。模拟信号是连续变化的信号，而数字信号是离散的信号。在许多应用场景中，我们需要将模拟信号转换为数字信号，以便进行数字处理和传输。这个过程被称为模拟-数字
2024-06-03 10:48:13
模拟信号和数字信号的区别及其特点
模拟信号和数字信号的区别和特点 模拟信号和数字信号是通信系统中常用的两种信号类型，它们在多个方面有着明显的区别和特点。 一、定义和特点 1. 模拟信号：模拟信号是连续变化的信号，它可以取无限个取值
2023-11-22 16:32:21
数字信号转模拟信号是调制还是解调
数字信号转模拟信号的过程通常被称为数字模拟转换（Digital-to-Analog Conversion），简称DAC。这个过程涉及到将数字信号转换为模拟信号，以便在模拟设备中使用。在本文中，我们将
2024-06-03 10:38:47
小白福利——什么是模拟信号？
模拟信号是指在时间和幅度上是连续变化的信号。这种信号的特点是其值在任何时间点上都是可取的，并且能够在一段时间内呈现出平滑的变化。模拟信号通常是通过某种物理量(如电压、电流、温度、声音等)的变化来表示信息。
2025-01-03 17:05:49
什么是模拟信号,什么是数字信号,本质区别是什么?
模拟信号和数字信号是电信领域中的两个重要概念，它们在信号传输和处理过程中扮演着不同的角色。本质上，模拟信号和数字信号有着根本的区别，从其定义、表示、传输和处理等方面都存在着显著差异。下面将详细阐述
2024-02-02 11:21:50
模拟信号模块的优缺点及功能分析
模拟信号的优点： 1.模拟信号的主要优点是分辨率极其准确。在特别理想的情况下，模拟信号的分辨率甚至趋于无限; 2.模拟信号直观，更容易实现; 3.模拟信号由于没有量化误差，因此能准确地描述物理量
2021-10-11 09:43:55
adc与模拟信号处理技术
在现代电子系统中，模拟信号与数字信号的转换是实现复杂功能和提高系统性能的关键。模数转换器（ADC）作为连接模拟世界与数字世界的桥梁，其性能直接影响到信号处理的质量和系统的可靠性。 模拟信号与数字信号
2024-10-31 11:05:36

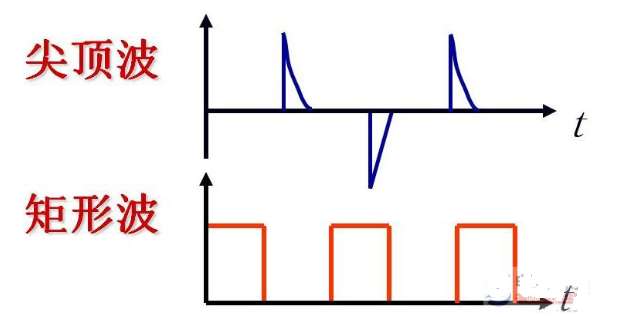

数字信号和模拟信号的区别
什么是数字信号，以上是数字信号和模拟信号的区别介绍。随着电子技术的飞速发展，数字信号的应用日益广泛。很多现代的媒体处理工具，尤其是需要和计算机相连的仪器都从原来的模拟信号表示方式改为使用数字信号表示方式。我们日常常见的例子包括手机、视频或音频播放器和数码相机等。
2023-06-25 09:18:53
模拟信号与数字信号的区别
在当今这个信息爆炸的时代，信号无处不在，从我们日常的通讯交流到复杂的工业控制，信号都扮演着至关重要的角色。信号的本质是表示消息（信息）的物理量，而在信号的世界中，模拟信号和数字信号是两大主要类型
2024-05-21 16:07:47

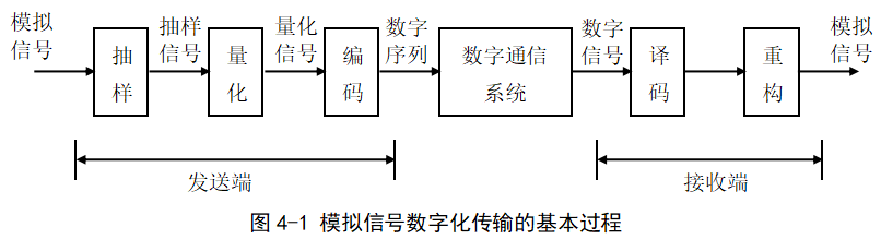

由模拟信号得到数字信号需经过哪些步骤?
