关于Type-C电源线的接法，主要分为使用场景和内部接线原理两种情况。以下是详细说明：
一、普通用户使用（无需拆解）
-
物理连接方式：

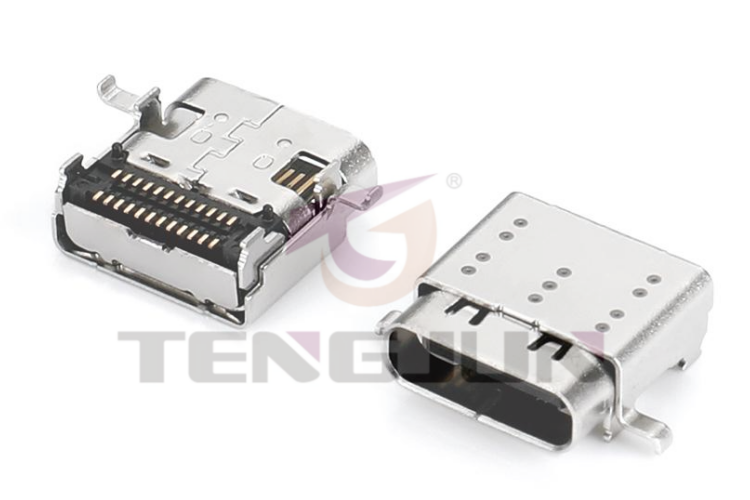

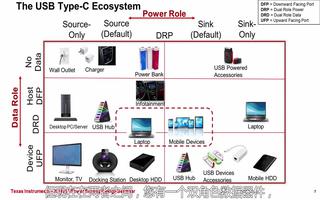

- Type-C接口采用正反双面可插设计（共24个引脚，双面对称布局）。
- 直接将Type-C插头插入设备的Type-C接口即可，无需区分方向。
-
供电模式：
- 5V基础供电：所有Type-C线缆均支持5V电压。

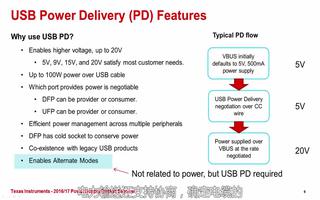

- 快充协议（如PD/QC）：
- 需设备（手机/笔记本）和充电器同时支持快充协议。
- 使用全功能Type-C线（带E-Marker芯片），才能激活高压（如9V/12V/20V）快充。
-
注意事项：
- 充电速度慢？ 检查线缆是否支持快充（如标有5A/100W）。
- 仅供电无数据传输？ 可能使用的是简化版充电线（仅含电源引脚）。
二、内部接线原理（DIY/维修参考）
警告：拆解或改装线缆存在短路风险！仅建议专业人员操作。

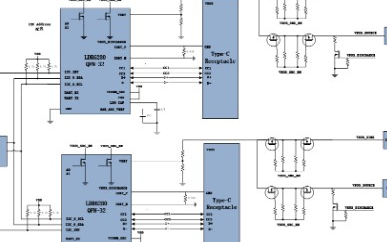

Type-C接口的关键电源引脚定义如下（简化版）：
| 引脚名称 | 功能 |
|---|---|
| VBUS | 正极供电（红色线） |
| GND | 接地（黑色线） |
| CC1/CC2 | 快充协议通信引脚 |
| VCONN | 为E-Marker芯片供电（可选） |
接线示例（USB-A转Type-C）：
USB-A端（母头） → Type-C端（公头）
-------------------------------------------
USB-A的VBUS（+5V） → Type-C的VBUS（所有VBUS并联）
USB-A的GND → Type-C的GND（所有GND并联）
额外要求：需在Type-C的CC引脚加装**5.1kΩ下拉电阻**（触发基础5V供电）纯供电线（无数据）：
若仅用于充电，可省略数据引脚（D+/D-），但必须连接CC引脚的下拉电阻，否则设备可能拒绝充电。
三、重要提醒

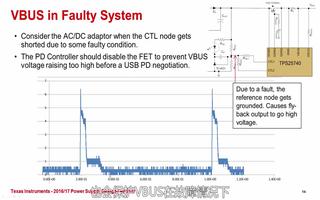

- 快充必须协议匹配：如PD协议需设备与充电器协商电压（通过CC引脚通信）。
- 线缆规格：
- 3A电流：需56kΩ下拉电阻。
- 5A电流：需10kΩ下拉电阻 + E-Marker芯片（标识100W）。
- 安全第一：非专业人士请勿改装高压线路（如20V PD快充）。
如需具体设备的接线图，建议查阅官方文档（如USB Type-C Specification 2.1）。普通用户只需选择认证线材（如带⚡标志），正确插入即可自动适配。
