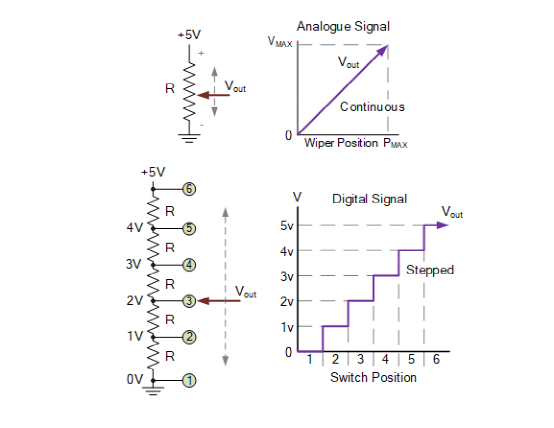

ADC（模数转换器）电路的核心功能是将连续的模拟信号转换为离散的数字信号。其典型原理图结构及工作流程如下：
一、基本组成模块
-
采样保持电路（S/H）
- 作用：在时钟控制下对输入模拟信号（Vin）进行瞬时采样，并保持电压稳定供后续处理。
- 关键元件：模拟开关（MOS管）+ 保持电容（CH）
-
比较器
- 功能：将采样电压与参考电压（Vref）生成的量化电平进行比对，输出高低电平。
-
数模转换器（DAC）
- 内置于反馈回路，根据控制逻辑生成的数字码生成对应的模拟电压。
-
逐次逼近寄存器（SAR）
- 核心控制单元，采用二分搜索算法逐位确定数字输出。
-
时钟发生器
- 提供同步时钟信号，控制采样频率和转换时序。
二、典型原理图结构（以逐次逼近型ADC为例）
模拟输入 Vin
│
▼
┌─────────────┐ ┌───────────┐
│ 采样保持电路 │─────▶│ 电压比较器 │
└─────────────┘ └─────┬─────┘
│比较结果
┌─────▼─────┐
│ SAR控制逻辑 │
└─────┬─────┘
│数字反馈
┌─────▼─────┐
│ DAC │
└─────┬─────┘
▼
参考电压 Vref三、工作流程

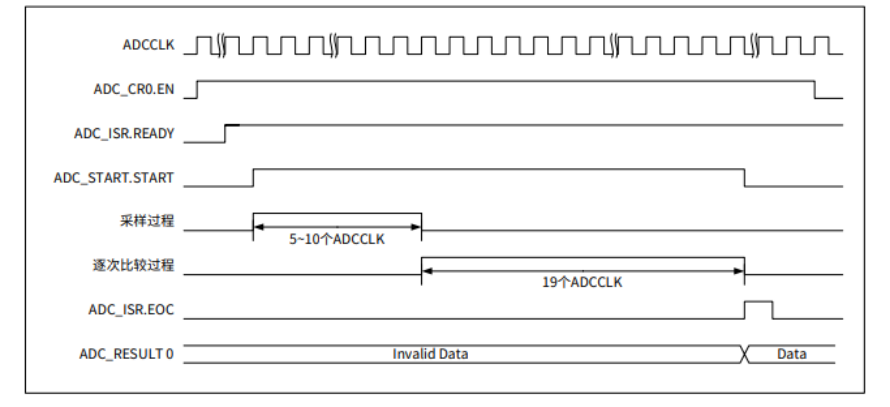

- 采样阶段：时钟上升沿触发采样开关，CH电容充电至Vin瞬时值
- 转换启动：SAR从最高有效位（MSB）开始试探
- 数模反馈：DAC生成当前数字码对应的模拟电压VDAC
- 电压比较：比较器判断Vin与VDAC的大小关系
- 位确定：SAR根据比较结果保留或清除当前位
- 循环迭代：重复步骤3-5直至最低有效位（LSB）
- 输出锁存：完成转换后输出N位二进制码（Dout）
四、关键参数设计
- 分辨率：由DAC位数决定，如12位对应4096个量化电平
- 转换速度：受时钟频率和位数限制（转换时间≈N+2个时钟周期）
- 参考电压：需选用低噪声稳压源，典型值2.5V/5V
- 抗混叠滤波：前端需配置截止频率≤fs/2的低通滤波器
五、扩展设计要点
- 高位ADC需加入校准电路补偿非线性误差
- 高速应用建议采用流水线型结构
- 高精度场合需配置屏蔽地线和去耦电容
- 差分输入结构可提升抗干扰能力
实际设计时需根据速度（SAR/Σ-Δ/Flash）、精度（16-24bit）、功耗等要求选择拓扑结构，并结合具体ADC芯片型号配置外围电路。
89C51是如何使用ADC0808模数进行转换的
依次进行A/D转换。2、ADC0808简介3、中断/查询方式3.1 、采用中断方式3.1.2、电路原理图3.1.3、代码3.1.4 、效果图3.2、 采用查询方式3.2.1、电路原理图3.2.2、代码
sjjs001
2021-07-26 07:47:11
stm32 adc模数转换接口使用
前言学习stm32 adc模数转换接口使用，学会用STM32对模拟信号时行采样,通过中断模式得到ADC结果。示例详解基于硬件平台： STM32F10C8T6最小系统板， MCU
werywer
2021-08-13 09:42:31

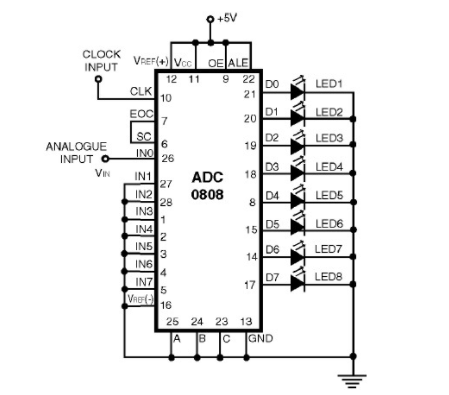

基于ADC0808的模数转换器电路图
这是一个基于8位模数转换器ADC0808的非常简单的模数转换器电路。通常，模数转换器（A/D 转换器/ADC）需要通过微处理器进行接口，以将模拟信息转换为数字格式。这需要额外的硬件和适当的软件，从而导致更多的复杂性和总成本。
2022-07-01 16:02:40
ADC模数转换概述

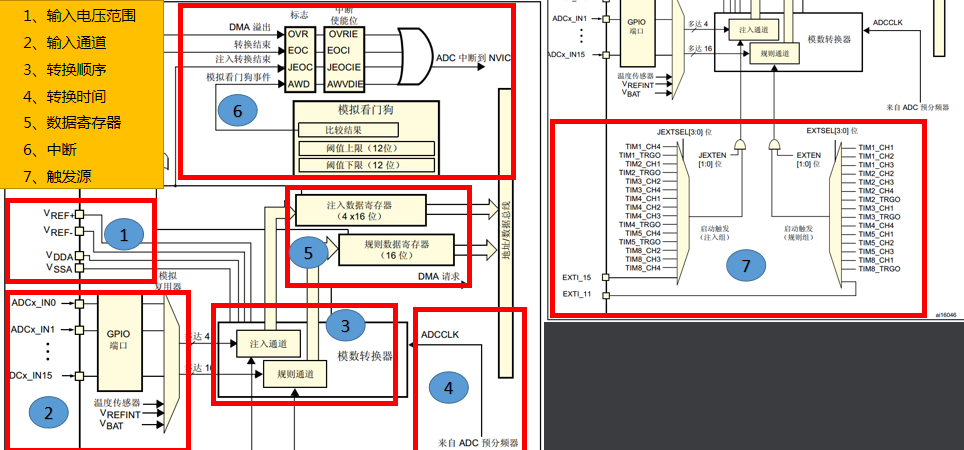

ADC模数转换一、概述ADC翻译过来是模数转换，意思就是将外部世界采集到的模拟量的数据信息通过ADC变为计算机可以识别的数字信号。STM32的ADC具有以下特点： STM32最多所带的3个ADC
h1654155598.0450
2021-08-18 07:07:49
ADC模数转换
STM32—ADC模数转换ADC的基本特征Analog-to-Digital Converter的缩写。指模/数转换器或者模拟/数字转换器。是指将连续变量的模拟信号转换为离散的数字信号的器件。典型
gvxiaot
2021-07-23 07:20:50
模数转换器ADC简介
介绍将模拟电子信号转换成数字信号的电路，称为模数转换器，简称A/D转换器或ADC。同理，将数字信号转换成模拟信号的电路称为数模转换器，简称D/A转换器或DAC目录1.逼近式ADC原理ADC控制寄存器
往事只能回首
2022-02-18 06:54:10
ADC模数转换的原理是什么
ADC：模数转换器，将模拟信号（0v，3v，6v等）转换为表示一定比例电压值的数字信号（1，2，3等）。STM32F10xADC特点12位逐次逼近型的模拟数字转换器。最多带3个ADC控制器最多支持
overheat
2022-02-28 12:29:57
怎样去设计一个基于ADC模数转换的导航按键
在ADC模数转换的基础上，我们可以设计一个导航按键案例，通过将模拟电压转化为数字电压，根据数字电压值进行相应的处理。一、导航按键电路电流图：说明：左边有6个电阻，加起来700Ω，当按下/松开
香脆面
2022-02-18 07:49:29
为什么我们需要模数转换器？哪个ADC转换器更好？
模数转换器定义ADC转换器是将模拟信号转换为数字信号的系统。这是一个过滤、采样并保持、量化和编码的过程。模拟信号通过带限滤波、采样保持电路，成为梯形信号，再通过编码器，使梯形信号中的每一电平
成长的小师弟
2023-02-15 18:16:05
AD模数转换器的主要技术指标
**实现功能：**双机都能控制彼此的电位器模块开启与关闭（单片机为普中科技89C51单片机）**连线：**P31接P30,P30接P31;实验原理：1．AD模数转换电路原理图：2．AD模数转换
xianhaizhe
2021-12-02 07:26:57
ADC模数转换器电路设计
在我们的控制系统中需要使用一个"模数转换"的功能。所谓“模数转换”，就是将模拟量转换为数字量，也就是我们经常说的ADC采集，其中ADC的全称为：“Analog
2023-07-27 16:02:59
ADC模数转换器介绍
模数转换器(analog to Digital Converter，简称ADC)是一种数据转换器，它通过将模拟信号编码为二进制代码，使数字电路能够与现实世界进行接口。
2023-06-26 11:44:22
模数转换器ADC简介
ESP32 之 ESP-IDF 学习笔记（七）——模数转换器（ADC）文章目录ESP32 之 ESP-IDF 学习笔记（七）——模数转换器（ADC）一、简介1、两个 ADC 通道简介：2、减小
南风一号
2022-02-17 06:28:34
模数转换ADC模块 精选资料分享
通用基础知识ADC模块是嵌入式应用中重要的组成部分，是嵌入式系统与外界连接的纽带，是在测控系统中的重要内容。ADC模块：即模数转换模块/AD转换模块，功能是将电压信号转换为相应的数字信号。实际应用中
study875
2021-07-23 08:39:21
ADC就是模数转换
一、基础认识ADC就是模数转换，即将模拟量转换为数字量l 分辨率，读出的数据的长度，如8位就是最大值为255的意思，即范围[0,255],12位就是最大值为4096，即范围[0,4096]l 通道
lq544
2021-07-23 08:05:55

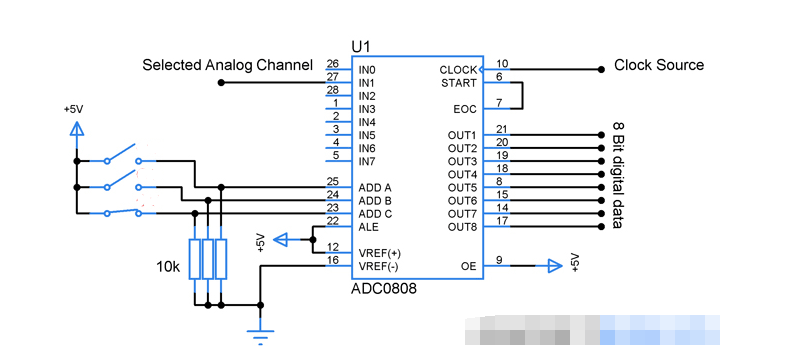

使用ADC0808构建的模数转换器电路
