电容的正确接法需要根据电容的类型(是否有极性)、在电路中的作用以及具体的电路要求来决定。以下是用中文详细说明的关键点:
? 一、核心原则:区分极性
-
无极性电容:
- 如陶瓷电容、薄膜电容(聚酯膜、聚丙烯膜等)、云母电容等。
- 这类电容的两个引脚没有正负极之分,可以任意方向接入电路。
- 接法要点:只需确保将其正确地连接在电路设计需要它的两个点之间(例如,电源正极和地之间滤波,信号路径之间耦合/旁路等)。物理安装方向无特殊要求。
-
有极性电容(电解电容):
- 如铝电解电容、钽电容(固态和液态)、铌电容等。
- 这类电容的两个引脚有明确的正(+)极和负(-)极之分。
- 接法要点(极其重要!):
- 正极 必须连接到电路中电位更高(更正) 的点。
- 负极 必须连接到电路中电位更低(更负或地) 的点。
- 绝对禁止接反!接反会导致电容失效、发热、漏液、甚至爆炸(尤其铝电解)!?
? 二、识别极性电容引脚
- 铝电解电容:
- 引脚长短:通常长脚为正极(+),短脚为负极(-)。(但非绝对可靠,剪脚后无法区分)。
- 壳体标识:
- 负极(-)引脚一侧的壳体上有清晰的 “-”号 标记条纹(通常是白色或黑色条纹)。
- 壳体顶部通常有“+”号标识正极方向,或“-”号标识负极方向。
- 正极引脚附近可能有特殊的标记(如凹点、箭头指向正极)。
- 钽电容(插件):
- 壳体上有一道 横杠标记 或 “+”号,该标记所在一端的引脚是正极(+)。
- 另一端的引脚是负极(-)。
- 贴片电解电容:
- 铝电解(SMD):壳体顶部通常有黑色或白色半边区域,标有“-”号或深色条带,该侧对应的焊盘是负极(-)。
- 钽电容(SMD):
- 壳体一端有横杠标记、“+”号或有色带标记(通常是黄色或黑色),该端是正极(+)。
- 另一端是负极(-)。
- PCB丝印:电路板上电容的封装图形周围通常会清晰标注正极(“+”)的位置。
? 三、电路中的常见接法与应用
-
电源滤波/退耦:
- 目标:滤除电源线上的噪声,为负载提供瞬时大电流,稳定电源电压。
- 接法:
- 将一个或多个电容(通常是电解电容配合陶瓷电容)并联在电源(如Vcc/Vdd)和地(GND)之间。
- 电解电容:靠近电源输入端或靠近耗电大的芯片放置。正极接电源正(Vcc/Vdd),负极接地(GND)。
- 陶瓷电容(0.1uF, 0.01uF等):通常放置在芯片的电源引脚和地引脚附近(越近越好),同样并联在Vcc/Vdd和GND之间(无极性,任意方向)。
- 要点:高频噪声需要小容量陶瓷电容(如0.1uF)放在最靠近芯片引脚的位置;低频滤波和大电流需求需要较大容量的电解电容(如10uF, 100uF)。
-
信号耦合(隔直):
- 目标:允许交流信号通过,阻断直流分量。
- 接法:
- 将电容串联在信号传输路径中。
- 无极性电容(陶瓷、薄膜常用):任意方向接入信号路径,一端接前级输出,另一端接后级输入。
- 有极性电容:也可用于耦合,但必须确保其正极接在前后级中电位更高的一端,负极接在电位更低的一端。如果信号是交流且幅度小,或者电路设计保证电容两端直流偏置满足极性要求,则可用。如果信号可能瞬时反向或有较大直流偏置,必须仔细分析或用无极性电容。
-
旁路:
- 目标:为特定频率的干扰信号(常指高频噪声)提供低阻抗路径到地,防止其干扰其他电路。
- 接法:将电容(通常是无极性小电容,如0.1uF陶瓷电容)并联在被旁路的元件引脚或电源轨与地之间。
-
时序/振荡电路:
- 目标:构成谐振回路或决定时间常数。
- 接法:根据具体电路拓扑(如RC延时、LC振荡器、晶体振荡器负载电容)将电容(通常无极性)连接到特定的晶振引脚、电阻、电感之间。连接方式严格遵循电路图设计。
-
稳压器输入/输出滤波:
- 目标:提高稳压芯片的稳定性,抑制输入噪声和输出纹波。
- 接法:在稳压器的输入引脚(Vin)对地并联电容(常为电解+陶瓷),在其输出引脚(Vout)对地并联电容(常为电解+陶瓷)。电解电容正极接Vin/Vout,负极接地。必须查阅稳压器芯片的数据手册,严格按照推荐的电容类型和容值进行连接。
? 四、接线技巧与实际注意事项
- 就近接地:尤其是高频旁路电容(如0.1uF),电容的接地引脚应使用尽可能短而粗的走线连接到最近的、低阻抗的地平面或地线点。回路电感越小,高频旁路效果越好。
- 引脚长度:在高频应用中,过长的引脚会增加电感,降低电容的高频性能。贴片电容比插件电容在这方面更有优势。
- 焊接温度与时间:焊接电解电容(尤其是插件)时,避免过高的温度和过长的焊接时间,防止内部电解液受热损坏或密封破裂。遵循电容规格书上的焊接要求。
- 高压电容放电:在操作或测试带有高压电容(如电源大电容、X电容)的电路板前,必须先确保电容已完全放电!可使用绝缘良好的电阻跨接在电容两端进行放电,并测量确认电压为零。直接短路放电可能产生大电流火花,不推荐。高压危险!⚠️
- ESD保护:处理静电敏感器件(如某些薄膜电容、精密电路)时,注意防静电措施。
- 安装方向(可视化):对于有极性插件电容(如铝电解),通常将负极标记(-号条纹)朝向容易看到的方向,或正极朝向特定方向(如电路板边缘),便于检查和维修时识别极性。
- 遵循原理图和PCB:最核心的接法依据是电路原理图和PCB布局布线图。安装时务必对照图纸,确认元件位置、标号、极性是否正确。
? 五、特别注意与警告
- 极性电容反接是严重错误! 轻则电容损坏失效(容量下降、漏电增大),重则导致电容过热、鼓包、漏液、喷发、甚至爆炸起火(铝电解风险最高)!切勿尝试!
- 耐压值:电容两端的实际工作电压(包括直流偏置和交流峰值)必须低于电容的额定直流工作电压(WV DC)。留有一定裕量更安全可靠。
- 纹波电流:在电源滤波应用中,流经电容的纹波电流不能超过其额定纹波电流值,否则会导致电容过热损坏。
- 查阅手册:对于任何不明确的连接方式,务必查阅电容本身的数据手册(Datasheet)和电路中使用到的芯片的数据手册(尤其是电源、振荡器等部分)。
? 总结口诀
- 先辨有无极性:无极性任意接,有极性看标记!
- 极性电容认标记:长短脚(长+短-)、横杠/+号(钽)、壳体条纹 “-” 号(铝电解)、PCB丝印“+”。
- 正接高电位:正极接电压高点(如电源正),负极接地或低点。
- 严禁反接! 反接轻则坏,重则炸?!
- 应用看场合:滤波(并Vcc-GND)、耦合(串信号)、旁路(并干扰点到地)、时序(按图接)。
- 细节很重要:就近接地(短而粗)、看耐压纹波、放电再操作、焊接要小心、严格按图纸?!
记住:安全第一,极性反接的后果远比你想象的严重! 如有疑问,务必核对数据手册或咨询专业人士。?

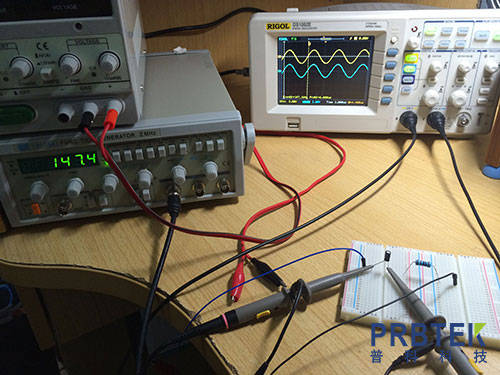

示波器探头加电容的正确接法
示波器探头是电子测量中经常使用的一种工具。在实际测量中,有时需要对示波器探头加电容进行改装,以提高测量精度。本文将介绍示波器探头加电容的正确接法及注意事项。 一、示波器探头加电容的作用 示波器探头加
2023-11-27 10:56:16
介绍了滤波电容在PCB设计中正确接法
本帖最后由 山文丰 于 2020-6-23 15:21 编辑 滤波电容在PCB设计中的正确接法图上是一个错误的滤波电容接法,电源是应该直接从电容再到IC那里,滤波效果才会好。 下图是正确的接法
山文丰
2020-06-20 19:10:45
压线鼻子的正确接法
我们在接电线的时候要注意,接线的过程之中不允许出现接头,为了让接头更加牢固,所以会在接头处用压线鼻进行连接,那么在连接的时候是,先压头还是先压尾?压线鼻子的正确接法是什么?今天小编就给大家讲一讲压线鼻子的正确接法。
2022-10-26 10:01:08

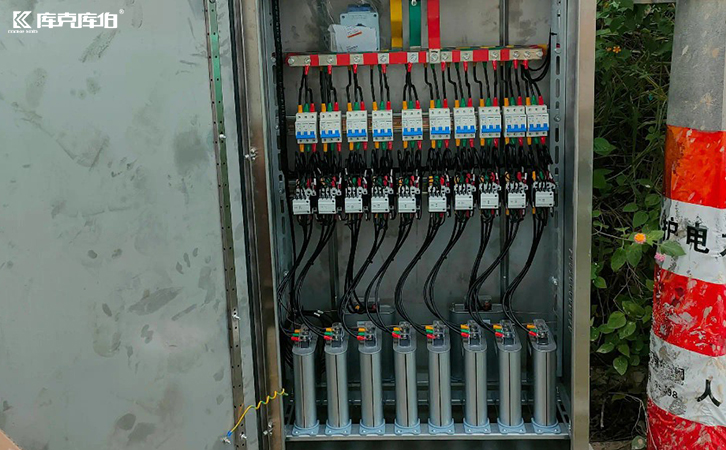

自愈式低压电容器三个接线柱的正确接法
在现代电力系统中,自愈式低压电容器以其优良的性能和高效的能量管理能力而受到广泛应用。尽管其结构相对简单,但接线柱的正确接法却至关重要,关系到设备的正常运行和电力系统的稳定性。 自愈式低压电容器的三个
2024-09-23 14:36:53
压线鼻子的正确接法
按照压线鼻子的正确接法,一般来说要从鼻子的尾部开始压,但是在压的过程之中要注意不能够把鼻子压空,也就是说如果接的是铜线,压线鼻的头部要塞满了,而压出来的铜线长度也要刚刚好,每边都要压四道,这是最好的方式,能够避免压出来的线以后出现发热的情况。
2022-11-14 15:36:52
学习屏蔽线正确接法
屏蔽线的正确接法主要涉及到双绞线的两种标准接法:EIA/TIA 568B标准和EIA/TIA 568A标准。这两种标准规定了双绞线的线序排列方式。 EIA/TIA 568B标准:橙白--1、橙--2
2024-04-01 10:24:31
485接线端子:正确接法与注意事项
485接线端子:正确接法与注意事项 485接线端子是一种常见的电缆连接工具,用于将多个电缆连接在一起,以实现信号传输或电力传输。在正确使用485接线端子时需要注意一些关键细节,以确保连接稳定可靠
2023-12-29 14:45:32

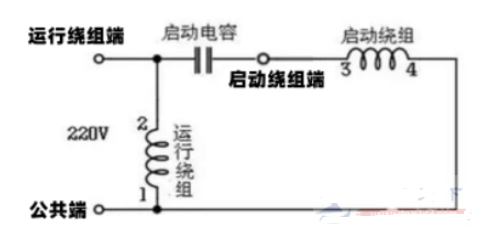

四种单相交流电机电容的接法
单相交流电机有四种类型,在工作时都离不开电容,以下介绍了四种单相交流电机电容的接法,为了使电容正确的接入电机,必须了解清楚四种电机的结构和工作特点,下面具体来看下。
2023-05-31 10:04:08

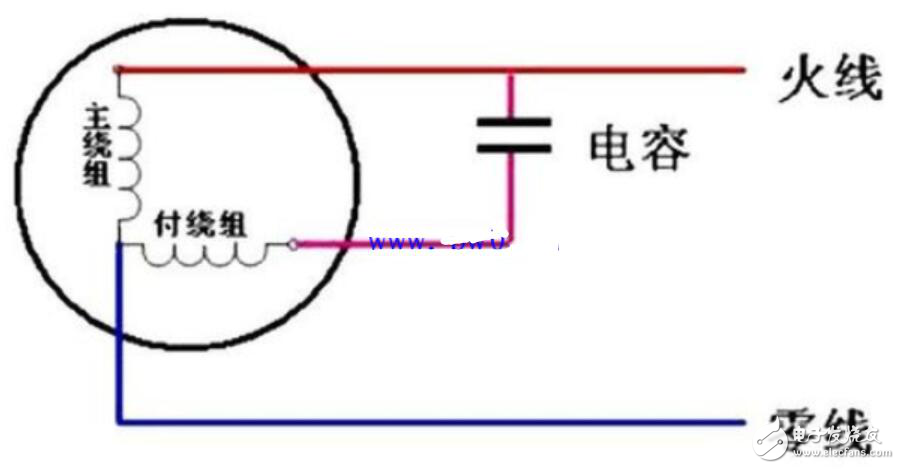

启动电容接法
下面来介绍启动电容接法两根线。接线如图:电容的两个头,一头接火线,一头接付绕组。电容器一般均不分正负极,只有电解电容器分正负极性,区别在电容器的外表面出线处标有十。一,字样,它必须按要求接入电路。至于充电,这可不是充电器,它不需要你对它充电。
2019-06-19 14:29:53
示波器探头加电容的作用、接法和注意事项
示波器探头加电容的作用 示波器探头加电容的接法 示波器探头加电容的注意事项 示波器是一种用来观测和测量电信号波形的仪器。在使用示波器时,为了获得准确的信号波形,通常需要使用探头来连接示波器和被
2024-01-05 14:37:59

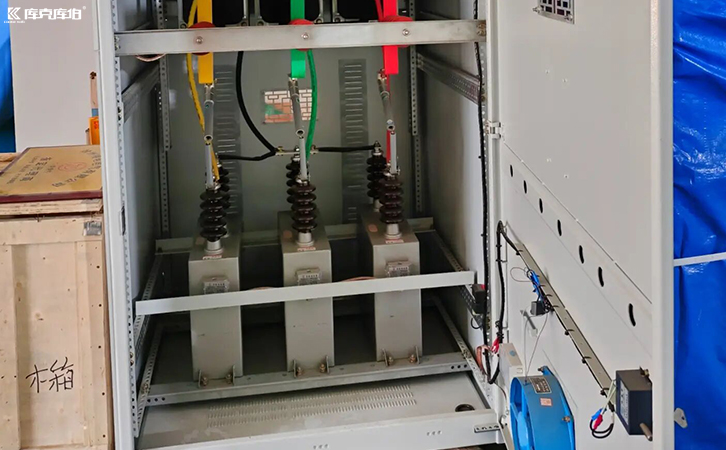

高压电容器可以同时采用星形及三角形接法吗
高压电容器可以采用星形接法或三角形接法,具体取决于电路的设计和要求。这两种接法主要涉及电容器的连接方式,影响电路中电压和电流的分布及相位关系。 1、星形接法:在星形接法中,每个电容器的一个端子连接
2024-07-01 14:12:46
电位器三根线正确接法
电位器通常具有三根线,即两个固定端(常标记为A和B)和一个滑动端(常标记为W)。这三根线的正确接法取决于电位器在电路中的具体功能和设计要求。以下是一些常见的电位器接线方法:
2024-09-15 11:34:00
风扇启动电容接法
电风扇启动电容的正确连接方法,电风扇采用的一般都是无极性的电容,因此不存在正接和反接的区别,而且标准化的配件也无需焊接,直接按照原来的方式用螺丝拧紧就可以了。不过在购买新电容的时候一定要注意规格,要
2019-09-20 10:02:16
配电箱外壳接地线的正确接法和标准规范
配电箱外壳的接地线是一种非常重要的保护措施,其作用是将电器设备、金属外壳或其他导体与地面建立安全的电气连接。正确的接法如下:
2023-04-06 17:33:06
法拉电容器正确充电方法是什么?
法拉电容器正确充电方法是什么? 法拉电容器是一种能够存储电能的装置,其正确充电方法非常重要,可以确保其正常工作和延长使用寿命。本文将详细介绍法拉电容器的正确充电方法,包括选择合适的充电电压和充电电流
2024-02-02 11:33:58
请问电路中三极管的接法正确吗
请大家帮忙看看这个电路图三极管接法是正确的吗?我的数码管用的是共阳,感觉三极管这样接不太对,三极管导通应该是P2口输出1,但这样射极输出不是低电平吗?这样能选择相应的数码管吗?请大家给看看,谢谢
dfasda
2019-02-14 09:02:20
金属膜电容如何正确使用
属膜电容的使用已经是越来越广泛了,而且人工智能的时代已经到来,金属膜电容在只能电网中的使用也是越来越多了,那么到底如何正确使用呢,下面简析下。
2020-03-01 15:49:00

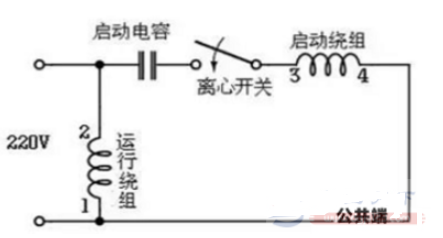

带离心开关的单相交流电机电容的接法
带离心开关的单相交流电机分为两种,一种是只带有启动电容的电机,另一种是既有启动电容又带运行电容的电机,也就是双电容电机,下面介绍只带启动电容电机电容的接法,供大家学习。
2023-05-31 10:01:31
请问这个恒流源电路的接法是否正确
,F6000 MR+和F6000MR-是测量电阻的两端 ,F6000 REFR+是测量参考电阻,参考电阻的另外一端,我接到的GND.参考的是MAX6126的说明书,我现在不能确定我的接法是否正确,负载电阻是不是应该这样连接?
yx19911127
2019-02-14 06:36:13
BF592 53脚复位脚的接法是什么
采用BF592做音频算法处理。芯片53脚是个复位脚,有2中接法:1、53脚接Q1 RT9819B-14PU3,复位时间55ms,阀值电压:1.4V。见下图 2、复位53脚接C27 4.7uF电容
www032
2019-01-16 11:59:55

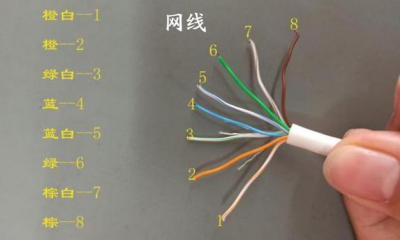

常见的网线AB接法怎么接
