以下是常见的 共阴数码管引脚图 及说明（以标准 1位 和 4位 数码管为例）：
1位共阴数码管（10引脚）
__a__
| |
f| |b
|__g__|
| |
e| |c
|__d__| •dp引脚排列（俯视图，缺口朝上）：
引脚1: e 引脚2: d 引脚3: COM 引脚4: c 引脚5: dp
引脚6: b 引脚7: a 引脚8: COM 引脚9: f 引脚10: g关键点：
- COM（公共阴极）：引脚3和8 必须接地（GND）。
- 段选（a~g, dp）：接单片机I/O口，高电平点亮对应的段。
- 中间两引脚（3,8）均为COM，内部连通，接任一均可。

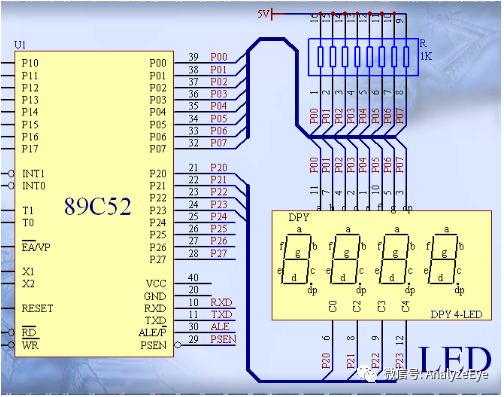

4位共阴数码管（12引脚）
a b COM c d e f g dp
[1][2][3][4][5][6][7][8][9][10][11][12]
| | | | | | | | | | | |
位1 位2 位3 位4 (不同厂商顺序可能不同)| 常见引脚定义（以常见型号为例）： | 引脚 | 功能 | 引脚 | 功能 |
|---|---|---|---|---|
| 1 | e | 7 | f | |
| 2 | d | 8 | g | |
| 3 | COM3 | 9 | COM1 | |
| 4 | c | 10 | a | |
| 5 | dp | 11 | COM4 | |
| 6 | b | 12 | COM2 |
关键点：
- 4个COM（COM1~COM4）：分别对应4个数字位的阴极，动态扫描时轮流接地。
- 段选引脚（a~g, dp）：所有位共用，需通过COM选通指定数字位。
注意事项：
- 共阴 vs 共阳：
- 共阴：COM接地，段选给高电平点亮。
- 共阳：COM接VCC，段选给低电平点亮（勿混淆！）。
- 引脚顺序：
不同厂商可能存在差异，务必用万用表测试验证（二极管档测通断）。 - 限流电阻：
每个段选引脚需串联 100~330Ω电阻 防止过流损坏。
如何验证引脚？
- 万用表调至二极管档，黑表笔固定接一个COM脚。
- 红表笔依次触碰其他引脚：
- 若某段发光，则该脚为对应段（如a、b...）。
- 所有段均不亮？尝试另一COM脚（多位数码管有多个COM）。
实物参考图：
（注：实际图片请搜索“共阴数码管引脚图”，此处为文字描述替代）
建议结合实物用万用表实测确认，避免接线错误！
