中间继电器接线图图解

好的，以下是中间继电器的接线图图解及说明，请注意安全，接线前务必确认线圈工作电压、触点类型和负载能力。

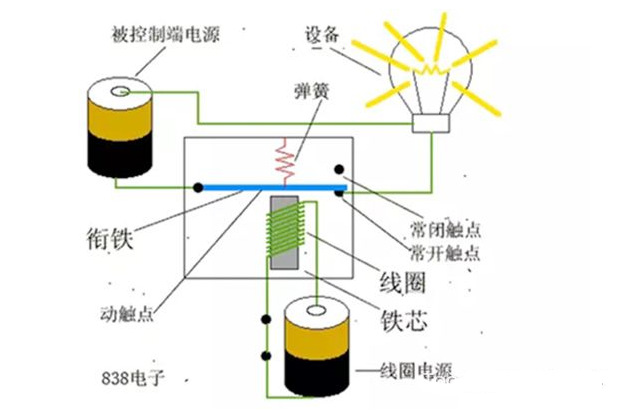

核心原理： 中间继电器主要由 线圈 (Coil) 和 触点 (Contacts) 两大部分组成。

• 线圈 接收控制信号（如 PLC输出、按钮、传感器信号），通以合适的电压（如 DC24V, AC220V 等）后产生电磁力。
• 触点 受线圈动作控制而开闭（断开或闭合）。触点回路用于接通或断开 负载（如指示灯、接触器线圈、电磁阀、较小功率的电机等）。

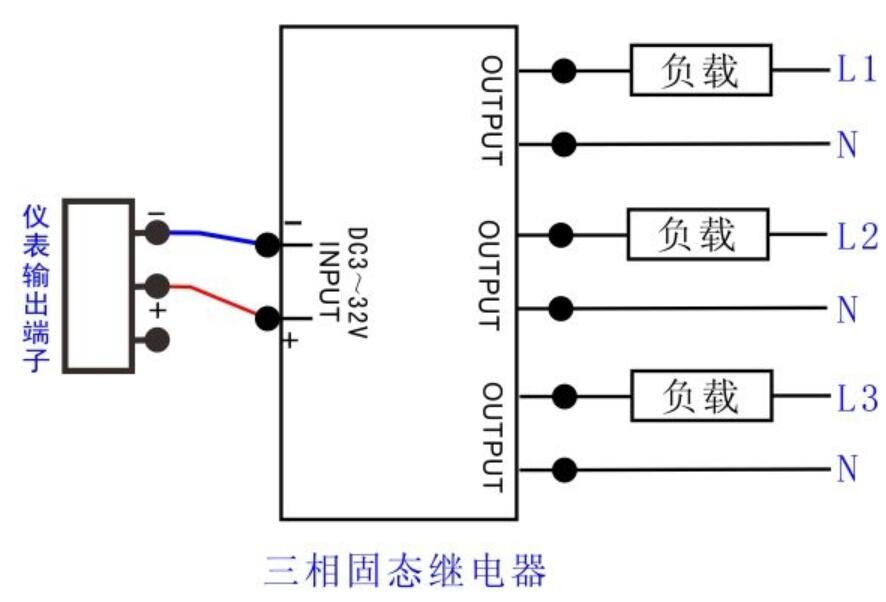

典型接线示意图：

+---------------+       +------------------------------+
|  控制电源        |       |          负载电源           |
| (如 DC24V)      |       | (如 AC220V, DC24V 或更高)   |
+-------+-------+       +------------------------------+
        |                             |
        |                  (常开触点 NO)   (常闭触点 NC)
        |          +------[ ]------┿-------[∕]-------+
        |          |               ┿                 |
        |          |               ┿                 |
        |          |   继电器      ┿         负载     |
        |          |   (线圈)      ┿         (如指示灯)|
        +----[ ]----+              ┿                 |
        |          |               ┿                 |
        |          |         公共端 (COM)            |
        |          |               ┿                 |
        |          +----------------┿----------------+
        |                             |
        |                             |
        |                             |
        |          控制信号源       负载回路
        |          (如 PLC DO 点)   (被控制的电路)
+-------+-------+
|               |
|  控制接地/负   |
|   (如 DC0V)   |
+---------------+

图解说明：

1. 控制回路 (左侧)：

   • 控制电源： 提供线圈工作的能量。标有 + 和 - (直流) 或 L 和 N (交流)，这里以直流 DC24V 为例。
   • 控制信号源： 决定何时给线圈通电的信号来源。这通常是一个开关、按钮、PLC 或 DCS 的数字量输出点、传感器输出点等。
   • 中间继电器线圈 (Coil)： 符号通常是一个矩形框，标注电压（如 A1 和 A2 端子，有时也标为 13 和 14）。线圈的一端（如 A2）通常连接到控制电源的负极 (0V) 或中线 (N)。
   • 线圈接线： 控制信号源的一端连接到控制电源的正极 (24V+)，另一端连接到线圈端子 A1。线圈端子 A2 连接到控制电源的负极 (0V)。当信号源接通时，电流流过线圈，继电器吸合。信号源断开时，线圈失电，继电器释放。
   • 保护： 对于直流线圈，特别是感性负载（线圈就是电感），强烈建议在 A1 和 A2 之间并联一个反向续流二极管，用于吸收线圈断电时产生的反向电动势（图中未画出，但非常重要！）。

2. 触点回路 (右侧)：

   • 负载电源： 用于驱动最终负载（如指示灯、小接触器线圈、电磁阀）的电源。电压和类型（交/直流）通常与控制回路不同，且电压等级可能更高。一定要确认继电器触点能够承受该电压和电流！
   • 触点 (Contacts)：
     • 公共端 (COM/Common)： 这是输入端子，连接到负载电源的一端。
     • 常开触点 (NO/Normally Open)： 标记为 NO，有时标注 13-14。继电器线圈不通电时，COM 与 NO 之间是断开的。当线圈通电吸合时，COM 与 NO 之间闭合导通。
     • 常闭触点 (NC/Normally Closed)： 标记为 NC，有时标注 11-12。继电器线圈不通电时，COM 与 NC 之间是闭合导通的。当线圈通电吸合时，COM 与 NC 之间断开。
   • 负载： 最终要控制的设备。图中展示的是同时接入了 NO 和 NC 触点（一般只用一个，这里用于演示），实际通常只接一种触点：
     • 如果通过 NO 触点控制负载：负载一端接 NO，另一端接负载电源的另一端（在 NO 分支）。
     • 如果通过 NC 触点控制负载：负载一端接 NC，另一端接负载电源的另一端（在 NC 分支）。
   • 触点接线：
     • 将负载电源的 输出端（L线、+V） 连接到触点的公共端 (COM)。
     • 将负载的一端连接到要使用的触点端子（NO 或 NC）。
     • 将负载的另一端连接到负载电源的返回端（N线、0V 或 -V）。

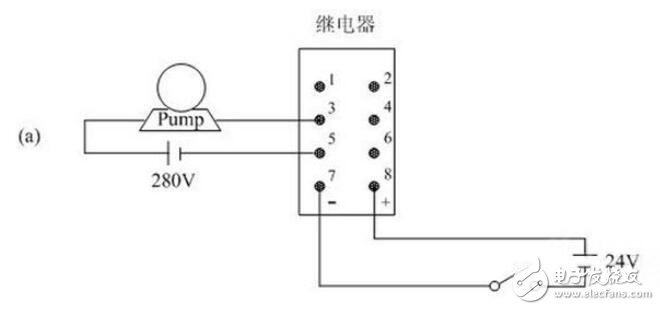

实物接线图示例 (以典型带底座的小型继电器如 OMRON MY2N, 正泰 JZC4 等为例)：

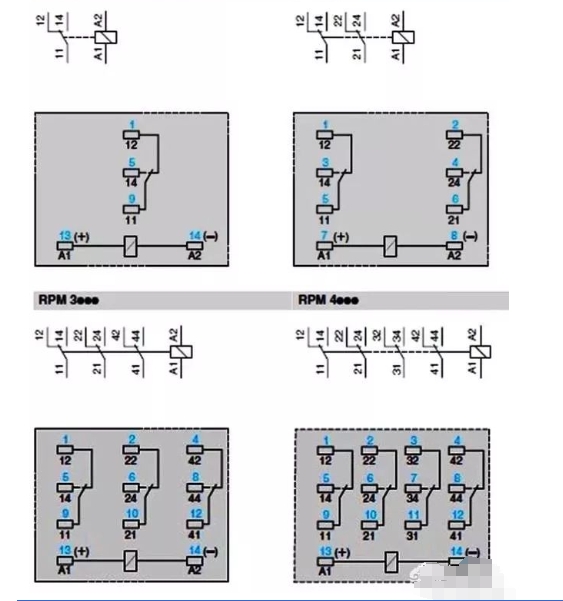

继电器底座俯视图 (示例引脚号):

         ┌──────────────┐
         │    [A1]    [NC] │← 常闭触点 NC
  控制    │          │    │
  信号 → │ [信号输入]     │   [COM]  │← 公共端 COM
        +│────┤  ├──│────┤          │
   +24V │    │    │    │  [NO]  │← 常开触点 NO
        │ [A2]    [NC] │     [COM]  │
         │          │    │
         └────┬────┬────┘
              │    │
              ▼    ▼
             (0V)  (接地符号)
             控制电源负极GND

     ╔════════╗               ╔════════╗
     ║ 负载   ║               ║ 负载   ║
     ║ 电源   ╟─▶ (L/+V) ───┼──▶ COM  │←──┬── (可选)
     ╚════════╝               │        │   │
        负载电源正极          │        │   │ 通过NC触点
                             └──▶ NC  │───┼──▶ 负载1 ──┐
                             继电器    │        │   ┌────┘
                             │        │   │        │
                             │        │   └──▶ 负载2* (错误示范! 只应控制一个负载)
                             └──▶ NO  │───┼──▶ 负载3 ──┘
     ╔════════╗               │        │   │
     ║ 负载   ║               │        │   │
     ║ 电源   ╟─▶ (N/0V/-V)─┼────┼────┼────┼───┘
     ╚════════╝    负载电源负极/零线

? 关键提示：

1. 线圈电压匹配： 务必确认供给线圈端子 A1/A2 的电压与继电器线圈的额定电压（如 DC24V, AC220V）完全一致！接错电压会烧毁线圈或不动作。
2. 触点容量： 重中之重！ 负载电流不得超过所选触点类型的额定电流（查看继电器规格书上的阻性负载/感性负载额定值）。过载会导致触点熔焊、烧毁，引发危险。接触器控制线圈等感性负载额定电流通常是纯阻性负载（如灯泡）的一半以下。
3. 触点用途选择： 根据控制逻辑需要选择使用常开触点 NO（启动/开启负载）或常闭触点 NC（停止/关断负载/互锁）。图中示例同时接 NO 和 NC 仅为演示类型，实际项目通常只用其中一对。
4. 公共端 COM 接电源： 负载电源的正极（或相线）连接到触点的公共端 COM 是标准接法，这样设计能使断开点在负载端，提高了维修和测试的安全性。
5. 安全第一： 在进行任何接线工作前，务必断开所有相关电源！使用万用表验证电源确已切断。完成后再次仔细检查接线是否正确、牢固。
6. 极性注意 (直流)： 直流控制回路通常要注意电源正负极方向，尤其是线圈和保护二极管（如使用）的极性。对于交流则无极性要求。
7. 负载类型： 为不同的负载类型（电阻性如加热器/灯泡、电感性如接触器线圈/电磁阀、容性）选择继电器型号，因为接通瞬间电流与断开电弧能量差异巨大。
8. 端子标识： 继电器本体和底座上通常有清晰的端子号或符号（A1, A2, COM, NO, NC）。接线前务必查看实物标识或产品手册。

简单接线实例：

• 场景： 用一个 PLC 的 DC24V 输出点 Q0.0 控制一个 AC220V 的指示灯。
• 接线：
  • 控制回路：
    • PLC 的 DC24V+ → Q0.0 → 继电器线圈 A1。
    • 继电器线圈 A2 → PLC 的 DC0V。
  • 触点回路：
    • 220V 火线 L → 继电器触点 COM。
    • 继电器触点 NO → 指示灯一端。
    • 指示灯另一端 → 220V 零线 N。

状态变化：

• PLC Q0.0 输出 1 → 继电器线圈 A1/A2 得电 → 继电器吸合 → COM 与 NO 闭合 → 220V 回路接通 → 指示灯亮。
• PLC Q0.0 输出 0 → 继电器线圈 A1/A2 失电 → 继电器释放 → COM 与 NO 断开 → 220V 回路断开 → 指示灯灭。

希望这份图解和说明能帮你清晰理解中间继电器的接线方法！操作时务必注意安全规范与参数匹配。
