以下是变频器接线的关键步骤和注意事项，请务必以设备说明书为准，并严格遵守安全规范：
一、安全准备
- 断电操作
- 接线前切断所有电源（主电路及控制电路），并验电确认。
- 确认规格
- 核对变频器型号、输入电压（如380VAC）、功率是否匹配电机。
- 工具准备
- 螺丝刀、压线钳、万用表、接地线等。

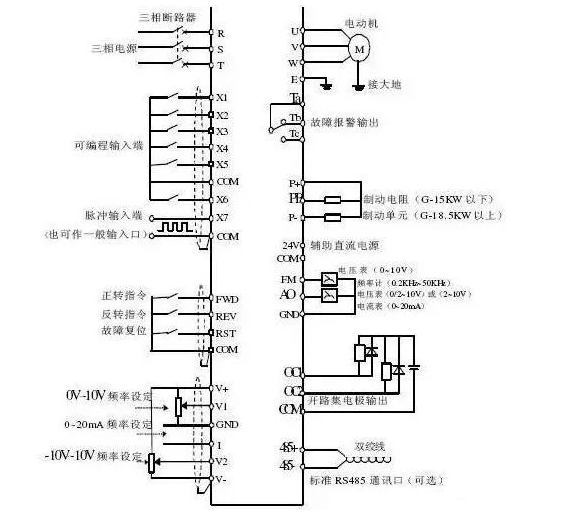

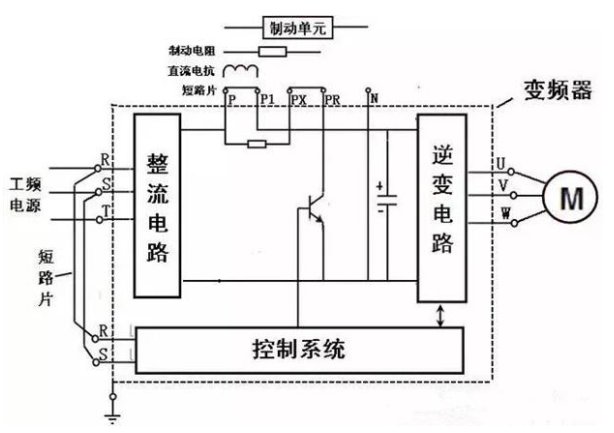

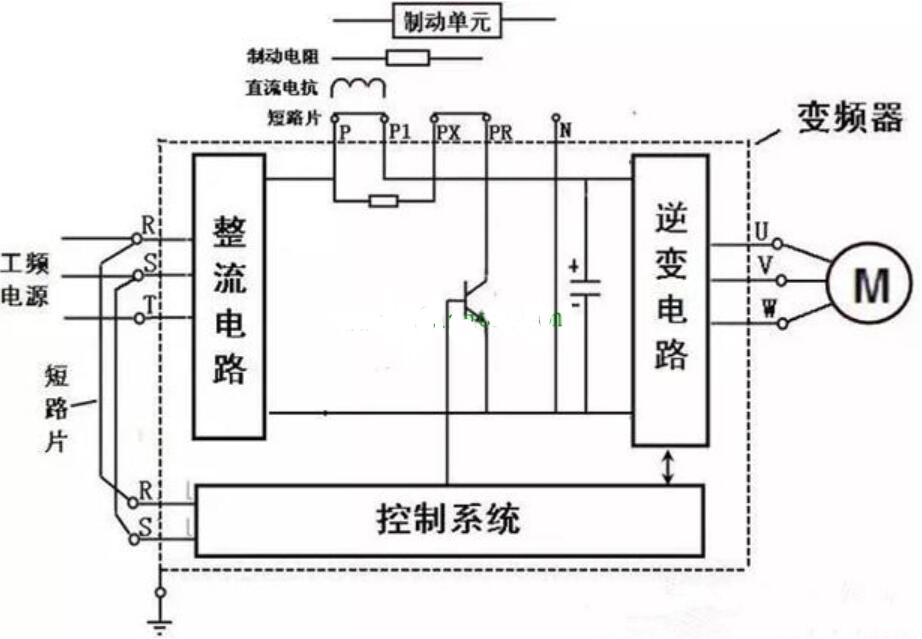

二、主电路接线（动力线）
| 端子符号 | 接线说明 | 注意事项 |
|---|---|---|
| R/L1, S/L2, T/L3 | 三相电源输入端子 | 接断路器输出端，勿反相 |
| U/T1, V/T2, W/T3 | 电机输出端子 | 直连电机，避免长距离时未使用屏蔽电缆 |
| + / P, - / N | 外接制动电阻/单元端子 | 需选配件，注意阻值匹配 |
| PE / ⏚ | 接地端子 | 必须可靠接地（铜芯线≥动力线截面） |
⚠️ 警告：
- 电源线 严禁 接入电机端子（U/V/W）！
- 电机接线后需调转向：试运行交换U/V/W中任意两相。

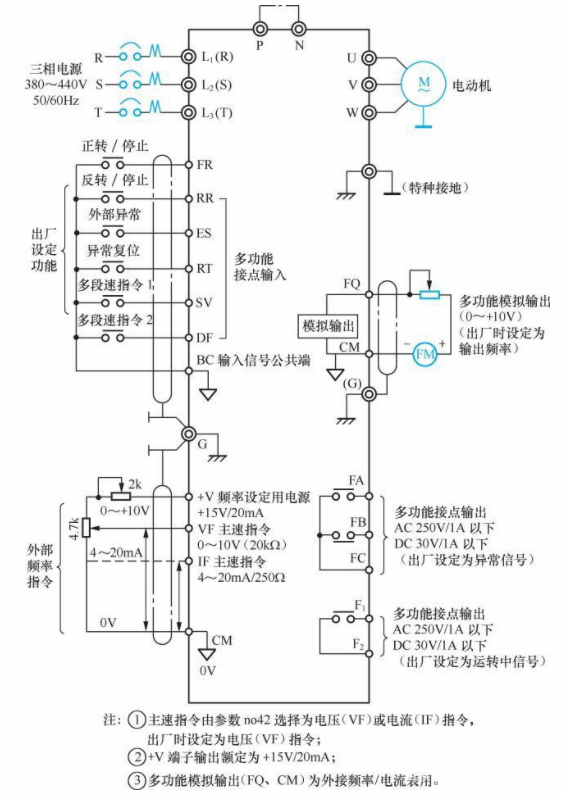

三、控制电路接线（信号线）
| 端子类型 | 典型端子标记 | 接线说明 |
|---|---|---|
| 数字输入 | DI1, DI2... | 接按钮/PLC信号（常开/常闭点） |
| 模拟输入 | AI1 (0-10V) | 接电位器/速度给定信号 |
| 继电器输出 | TA, TB, TC | 故障报警/运行中信号 |
| 模拟输出 | AO (4-20mA) | 输出频率/电流到仪表 |
? 关键细节：
- 控制线 必须使用屏蔽电缆，屏蔽层单端接地（接变频器PE端）。
- 避免与动力线平行走线（交叉时请垂直跨越）。
四、特殊功能端子（依型号而定）
- RS485通信
- 端子如P+/P-：接PLC/DCS的Modbus总线。
- 外部24V电源
- +24V/GND：为传感器供电（勿短路）。
- 安全停机
- 端子如S1/S2：急停信号需硬线连接。
五、接线后检查
- 目视检查
- 确认无铜丝裸露，端子无松动。
- 绝缘测试
- 用兆欧表检测电机绕组对地绝缘（＞1MΩ）。
- 上电测试
- 空载运行：设置低频（如5Hz）点动测试电机转向及显示状态。
常见错误避免
❌ 接地线缺失或虚接 → 导致干扰或触电风险
❌ 屏蔽层未处理 → 信号误动作
❌ 制动电阻阻值过小 → 烧毁变频器
❌ 导线截面积不足 → 发热引发火灾
? 重要原则：首次启动务必参考说明书参数初始化（恢复出厂设置后重新配置参数）。
如遇复杂场景（如多电机并联、PID控制），强烈建议联系设备供应商技术支持！
请提供您的变频器型号（如三菱FR-A800、西门子G120），我可进一步提供具体接线图示例。
