产品概述
目前变电站的馈电网络多采用辐射结构，一般经过三级配电，每级配电大多采用断路器作为保护电器。由于上下级断路器保护动作特性不匹配，在系统运行过程中，当下级用电设备出现短路故障时，经常一起上一级断路器的越级跳闸，从而引起其他馈电线路的断路事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因断路器及其他直流保护电器动作特性不匹配带来的隐患，发电厂、变电站的交流配电系统基本上都能按照相关标准进行设计，保证2-4个级差，但现场运行的断路器级差配合是否满足选择性保护的要求，检修维护人员因不具备相应的测试手段和工具，无法进行试验验证，这就给电力系统安全留下隐患。
变电站控制电源系统分为站内交流电源、UPS电源、直流系统操作电源以及直流通信电源，电源的馈线网络分为交流馈线、直流馈线两大类，由于系统不一样、灭弧的原理不同，因此交流断路器与直流断路器在结构和性能上有很大区别。目前，市场上对这两种断路器采用不同的设备进行级差配合测试，对使用者来说增加了成本预算以及携带不方便等问题。
为此，我公司推出了一种适合变电站现场使用、方便携带、自动化程度高的DSJX-JZ交直流级差配合测试仪，以方便运行维护部门对保护电器级差配合进行校验，提高电源系统运行的可靠性，保证电网安全可靠运行。
DSJX-JZ适用电压等级AC220V、AC380交流电源系统，以及DC220、DC110V直流电源系统。
产品特点
⑴采用32位168M高速微控制器作为主控芯片，配合1M采样速率，高精度ADC采样芯片，保障信号的可靠，准确记录；
⑵具有回路电阻、短路电流预估；
⑶模拟交流回路金属性短路故障试验，测试回路开关级差配合可靠性；
⑷模拟直流回路金属性短路故障试验，测试回路开关级差配合可靠性；
⑸智能交直流系统自动识别，避免因待测试系统选择错误而造成的故障；
⑹短路校验保护：提供自动延时断开和人工急停按钮切断回路保护方式；
⑺采用可控硅控制，稳定输出电流，保障装置安全运行；
⑻采用过零触发功能，不损伤交流开关；
⑼装置支持任意间的相相测试、相零测试、直流测试，可显示短路电流、分断时间、燃弧时间、熄弧时间及开关分断时波形曲线；

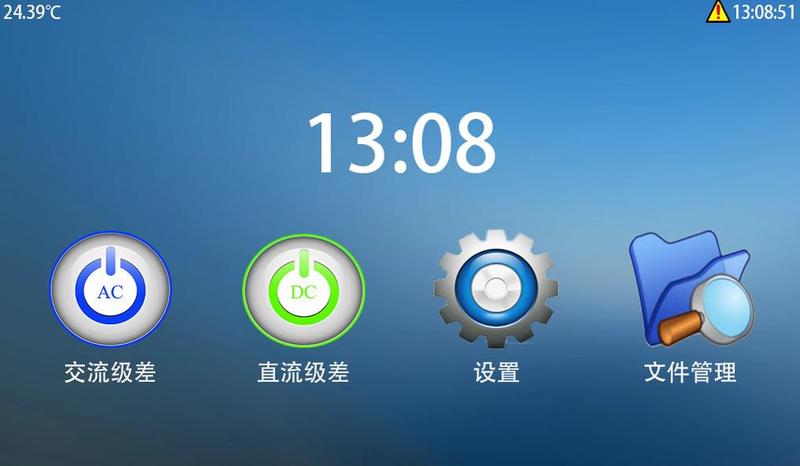

⑽装置使用可视图形化界面，自带数据库管理系统，可随时查看记录、生成EXCEL报表或转换成WORD报表供打印，存档；
⑾装置具有容量记忆功能，可以点击快速测试，不必每次重复输入同样的开关容量参数，方便快捷测量，大大提高工作效率。
技术指标
⑴ 工作电源：AC220V±15% 频率50Hz，功率：≤72W
⑵ 测试电源电压等级：AC220V、AC380V、DC220V、DC110V
⑶ 电压精度：0.5%FS
⑷ 电流精度：1% FS
⑸ 预估精度：<5% FS
⑹ 电流测量范围：预估测量范围：0-8000A
⑺ 短路测量范围：≤2500A
⑻ 延时保护：≤1000ms
⑼ 存储容量：≥120M，可最少存储3000次测试数据。
⑼ 安全：采用3重保护：可控硅保护、时间继电器延时保护、手动强制断电保护
⑽ 短路方式：相线短路、相零短路、直流短路
⑾ 延时调节范围：5%～100%
⑿ 录波时间：测试前半个周期，测试后半个周期。
⒀ 录波分辨率：24位；
