- 产品概述
DAQ-GP-AMmodbus空压机协议转换网关是上海数采物联网科技有限公司推出的一款针对空压机做数据采集和协议转换及反控的网关设备。可用于远程监控主流空压机设备。实现空压机数据快速接入PLC或者DCS等第三方系统。
通过该网关可以监测空压机的运行状态和参数，也可以通过串口通讯方式控制空压机的启动、停止、加载和卸载。本网关无需额外的配置就可以同时连接 5 台阿特拉斯/英格索兰等空压机，组成空压机群控网络。上位机软件或者 PLC通过 RS485接口，使用 Modbus RTU 协议， 即可与该网络实时对接。
2订货规格与选型
| 型号 | 特点说明 |
DAQ-GP-AMmodbus-Atlas | 连接阿特拉斯空压机（Atlas Copco） MK2、MK4、MK5电脑控制器 |
DAQ-GP-AMmodbus-Ingersoll | 连接英格索兰（Ingersoll）空压机 |
DAQ-GP-AMmodbus-XX | 其他品牌空压机，如美国寿力、复盛、开山、神钢 |
| …….. | 定制(传输方式4G、wifi，以太网接口，mqtt或http等对接第三方软件平台) |
3 服务理念
我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
数采物联作为工业数据采集专家，免费提供物联网方案咨询服务！
4 产品特性参数
型号 ：DAQ-GP-AMmodbus
功能： 阿特拉斯等螺杆空压机通讯网关， 上位机或PLC可通过Modbus通讯监控空压机。
接口 ：MKLAN---与空压机控制器1对多连接；
A和B---Modbus（ 485）

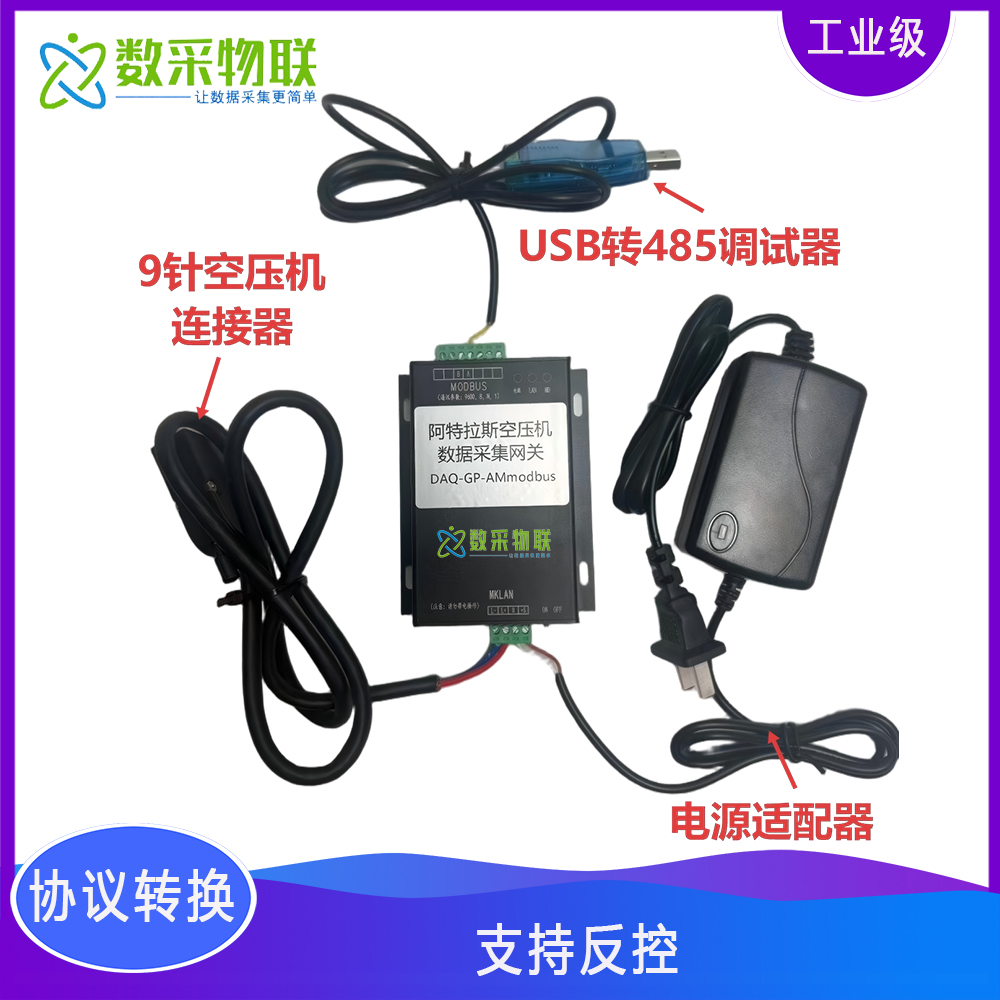

附件 ：电源适配器， 空压机通讯接头
4.1电气特性
工作电源：220V AC，60mA
4.2安装说明

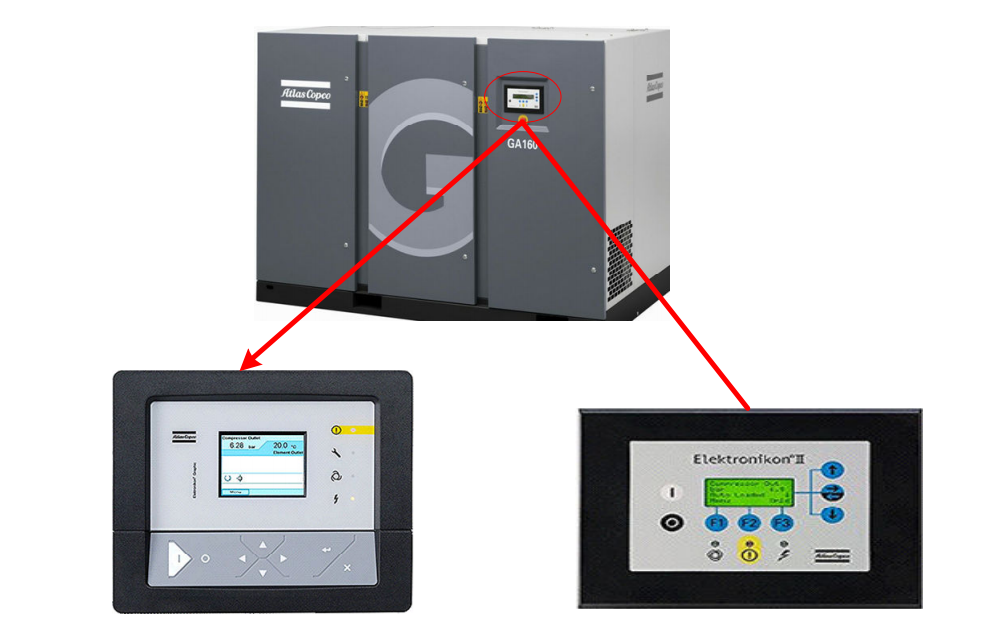

空压机面板如下：
AC 空压机组成“手拉手”式网络，最终与 DAQ-GP-AMmodbus 的 MKLAN 接口连接，上位机或者 PLC 通过Modbus 接口连接。
DB9 插头接控制器“LAN”插头；上位机通过 Modbus（ 485）线缆接“AB”端子；
控制器面板上设置地址为 1~10，分别对应的 Modbus 从机地址即为 1~10；
上位机访问时，按照 Modbus 从机地址 1—10 去采集，地址表均使用第 3 部分的表格。支持一对多手拉手总线方式连接。
4.3通信特性
默认传输方式：RS485，modbus RTU
可无线传输方式：4G/LoRa/WiFi/网线
通信协议：MQTT/TCP/UDP/HTTP/SSL/,可定制其他协议
数据转发：任意公网服务器
4.4结构特性
尺寸规格： 122*84*24（ mm）
4.5工作环境
- 温度-30°C～75°C，湿度0～95%
5 采集参数modbus地址表
序号 | 名称 | Modbus地址 | 访问 | 数据类型 | 说明 |
1 | 控制指令 | 40001 | RW |
| 1： 启动；2：停止；3：加载；4：卸载 |
2 | 复位指令 |
| R |
| 1：故障停机；2：启动故障 |
| |||||
3 | 排气压力 |
|
| Int16 | 单位 Bar ，值*0.001 |
4 | 油分离器压差 |
|
|
| 同上 |
5 | 油压 |
|
|
| 同上 |
6 | 中间冷却器压力 |
|
|
| 同上 |
7 | 排气温度 |
|
|
| 单位℃, 值*0.1 |
8 | 1#转子排气温度 |
|
|
| 同上 |
9 | 2#转子入口温度 |
|
|
| 同上 |
10 | 2#转子排气温度 |
|
|
| 同上 |
11 | 预留 |
|
|
| 同上 |
12 | 预留 |
|
|
| 同上 |
13 | 预留 |
|
|
| 同上 |
14 | 油温 |
|
|
| 同上 |
| |||||
15 | 紧急停机输入 |
|
|
| 0:急停； 1： 正常 |
16 | 远程启停输入 |
|
|
| 0：停机； 1： 启动 |
17 | 远程加卸载输入 |
|
|
| 0： 卸载； 1： 加载 |
18 | 远程压力控制输入 |
|
|
| 0：就地； 1： 远程 |
19 | 主电机过载 |
|
|
| 0：过载； 1： 正常 |
20 | 风扇电机过载 |
|
|
| 0：过载； 1： 正常 |
21 | 电机运行反馈 |
|
|
| 0：停止； 1： 运行 |
| |||||
22 | 运行状态 |
|
|
| 1： 运行；0：停止 |
23 | 加卸载状态 |
|
|
| 1： 加载；0： 卸载 |
24 | 综合报警 |
|
|
| 1： 报警；0： 正常 |
25 | 综合故障停机报警 |
|
|
| 1： 报警；0： 正常 |
26 | 综合故障停机 |
|
|
| 1： 停机；0： 正常 |
27 | 维护保养提示 |
|
|
| 1： 保养；0： 正常 |
28 | 启动故障 |
|
|
| 1： 故障；0： 正常 |
29 | 紧急停机 |
|
|
| 1： 急停；0： 正常 |
30 | 手/自动调节 |
|
|
| 1： 自动；0：手动 |
31 | 就地/远程控制 |
|
|
| 1： 远程；0：就地 |
| |||||
32 | 运行时间 低位 |
|
|
| 小时 |
运行时间 高位 |
|
|
| 高字*65536+低字 | |
33 | 加载时间 低位 |
|
|
| 同上 |
加载时间 高位 |
| R |
|
| |
34 | 马达启动次数 低位 |
| R |
| 高字*65536+低字 |
马达启动次数 高位 |
| R |
|
| |
35 | 模块通信时间 低位 |
| R |
| 高字*65536+低字 |
模块通信时间 高位 |
| R |
|
| |
36 | 加载次数 低位 |
| R |
| 高字*65536+低字 |
加载次数 高位 |
| R |
|
| |
| |||||
37 | 压力带选择 |
|
|
| 1或2 |
38 | 加载压力带 1 |
|
|
| 单位 Bar ，值*0.001 |
39 | 卸载压力带 1 |
|
|
| 同上 |
40 | 加载压力带 2 |
|
|
| 同上 |
41 | 卸载压力带 2 |
|
|
| 同上 |

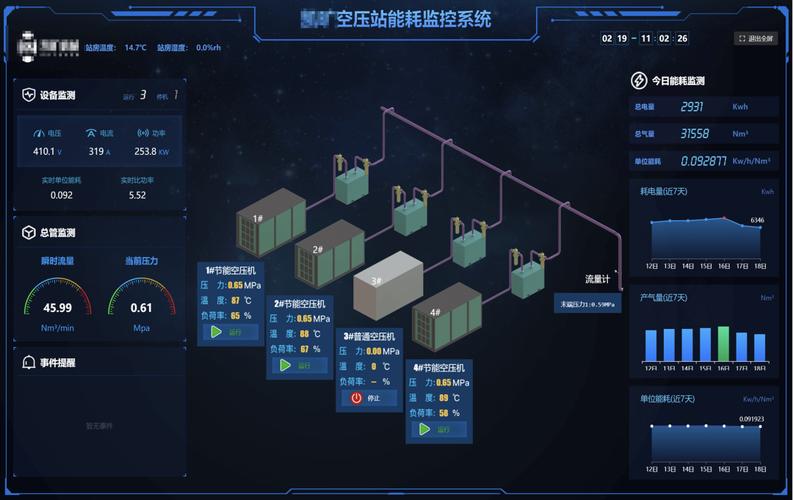

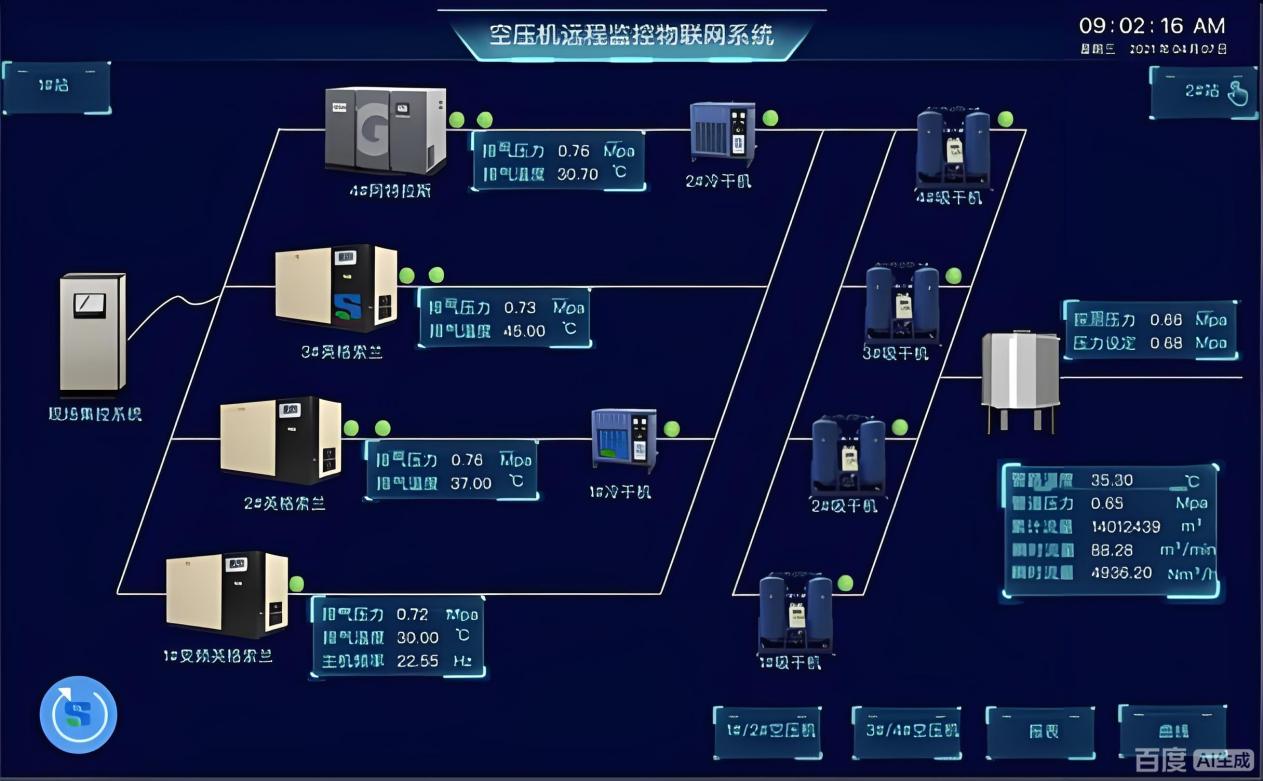

6 典型应用案例
7 数据上报通信协议
7.1 协议解析说明
UDP/TCP/MQTT/HTTP等多种推送方式，用户接收数据需提供云端服务器公网IP地址和端口号。
JSON格式数据报文示例：
{"IMEI":860344048491162,"RotateSpeed":254,"ICCID":"1119205006447538"}
报文解析：
{
"Pressure":2000 //排气压力 MPa
"ID": "860344048491162" //设备ID
}
协议接收测试
可采用网络调试助手NetAssist进行接收测试。
7.2协议定制
如需定制其他通信协议，可联系业务人员沟通。
8 平台对接
8.1 默认平台

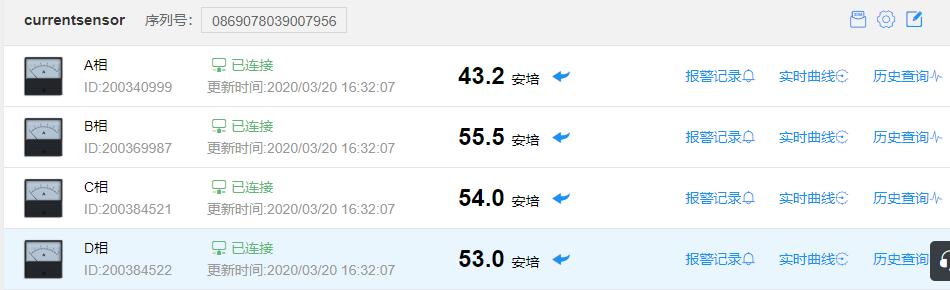

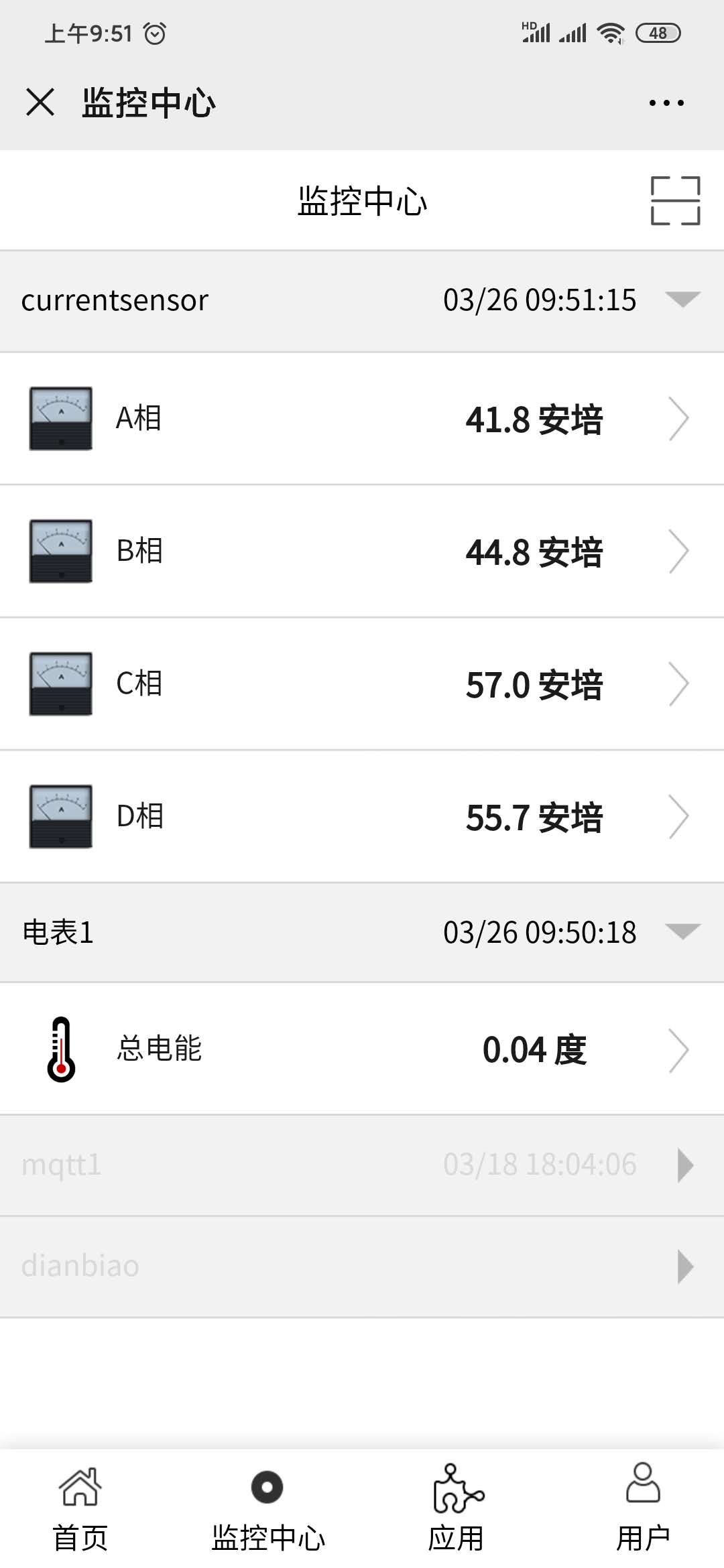

产品出厂默认连接我司指定开放工业物联网平台，平台界面如下：
8.2 用户指定平台
以阿里云平台对接为例，用户在阿里云物联网平台创建产品和添加设备后，用户需提供一个三元组：{ProduRPMKey , DeviceName , DeviceSecret }和要发布的MQTT主题。
例如三元组的值分别为：
ProduRPMKey = b0FMK1Ga5cp
DeviceName = 862991419835241
DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q
以OneNet平台对接为例，用户在中移动OneNet平台创建产品和添加设备后，用户需提供产品ID和和设备注册码。
例如：
ID：332590
注册码：DGRUa7Vr9KYGunwJ
