什么是可编程时钟芯片

可编程时钟芯片，是一类能够通过软件指令或硬件引脚配置，动态改变输出时钟频率、相位、信号格式等参数的大规模集成电路。其核心在于“可编程”三个字，打破了传统振荡器“一颗芯片一个频率”的桎梏，实现了“一颗芯片，多种节拍”。在这类芯片中，最常见、也最具代表性就是时钟发生器（Clock Generator，典型型号：SYKG1021E、SYKG1042E、SYKG1100E），它可以构建现代电子系统的时钟树架构。

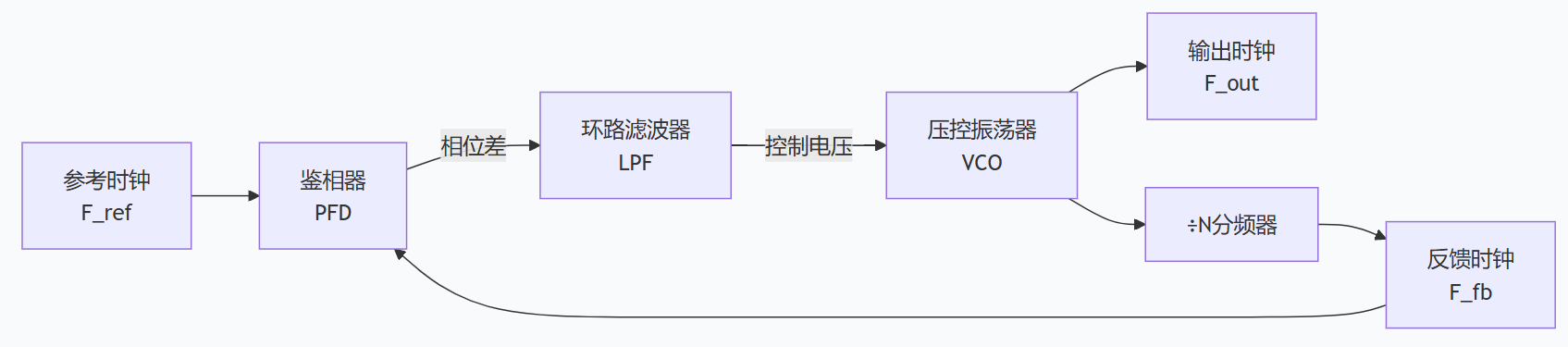

时钟发生器是时钟系统的源头，其核心任务是“无中生有”地创造出多个不同频率的精准时钟。它的核心是一个叫做锁相环（PLL） 的电路。当PLL启动时，VCO的初始频率通常与参考信号不同，产生相位差，鉴相器检测相位差并输出误差信号，经过环路滤波器形成控制电压，控制电压调节VCO频率，使其逐渐接近参考信号频率，当VCO频率与参考信号频率相等且相位差稳定时，系统进入锁定状态，输出信号与参考信号相位同步。

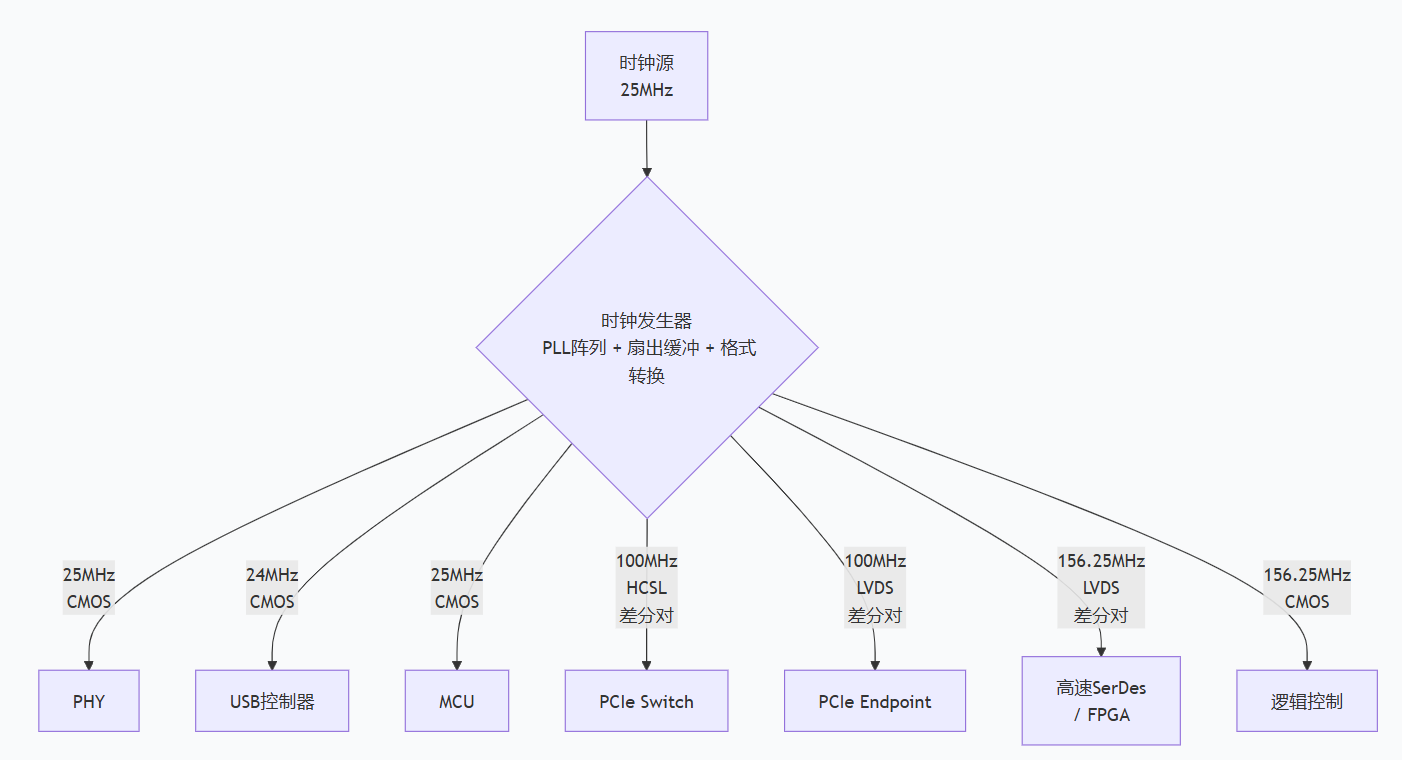

可编程芯片工作原理：外部需连接一颗成本低、频率固定的基础晶体（如25MHz）或参考时钟输入，通过PLL倍频将基准频率“放大”到数GHz的内部高频，内部高频信号经过一系列可独立设置的分频器，同时产生出CPU需要的100MHz、PCIe需要的100MHz差分信号以及USB需要的24MHz，最终通过可配置的I/O，输出LVCMOS、LVDS、HCSL等不同电压和差分格式的信号。

可编程性主要体现在工程师可以通过I²C或SPI总线，在线改写寄存器的值，就能实时改变某个输出通道的分频比（VCO/Divider），从而即时改变频率。更高级的芯片还支持展频（SSC）功能，通过编程调制频率抖动，将集中于单点的电磁干扰（EMI）能量扩散到更宽频谱上，轻松通过认证。

高端的可编程时钟芯片，可以通过内部低噪声电源、LC谐振VCO和精细的边沿调节，能将RMS抖动控制在100飞秒（fs）以内，还可将配置烧录到芯片内置的OTP/EEPROM中。这样，芯片上电瞬间就能加载预定配置，无需每次都由外部主控来初始化，实现了“独立工作”，完全替代定制晶振。

面对琳琅满目的可编程时钟芯片，可以从以下维度厘清选型思路：

1、基础参数：输入频率，输出路数（1路，2路，4路），输出频率，输出波形（CMOS,LVDS,LVPECL,HCSL,CML,LPHCSL），电压（1.8V/2.5V/3.3V），封装，引脚（12/16/32/48/64/100 pin)，工作温度

2、性能指标：关注在12kHz-20MHz积分区间下的RMS相位抖动，以及输出信号的偏斜（Skew）。

3、编程方式：是只做一次配置烧录OTP，还是需要在线动态调整？是引脚硬件绑定，还是通过I²C/SPI？

4、特色需求：是否必须展频降EMI？是否需要参考无缝切换？
