同轴馈线驻波比过高影响发射效率？从阻抗匹配与接头工艺分析

驻波比（VSWR）是射频传输系统中衡量阻抗匹配程度的关键指标。驻波比过高（例如超过1.5甚至达到3.0），意味着大量的发射功率被射回了功放，这不仅降低了发射效率，严重时还会烧毁射频模块。今天我们就来了解分析驻波比（VSWR）过高的原因。

一、原因

导致驻波比升高的核心原因，永远是"阻抗不匹配"。在理想的50欧姆系统中，任何一点的阻抗突变都会成为反射点。除了天线本身的老化或频率偏移外，馈线系统的接头工艺往往是最大的隐患。

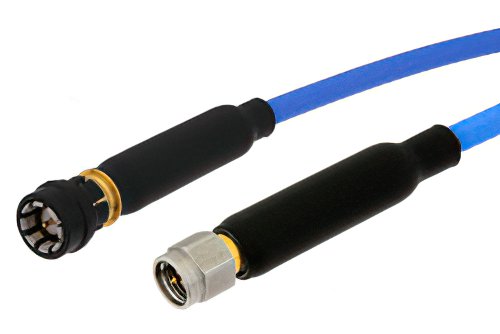

SMA 公头转快速断开型 SMA 公头精密电缆组件，使用 PE-P141同轴电缆，无铅焊接工艺

很多时候，驻波比异常是因为接头内部处理不当。比如焊接时焊锡过多，侵入了信号传输区域，改变了局部阻抗；或者中心导体切割不平整，导致对接时出现缝隙。这些微小的物理缺陷，在低频段可能只是让回波损耗难看一点，但在高频段，足以让驻波比爆表。

二、解决方案

因此，在制作或更换馈线时，必须严格控制接头工艺。中心导体的长度、介质层的切割角度、外导体的接触面，每一个环节都决定了最终的匹配效果。

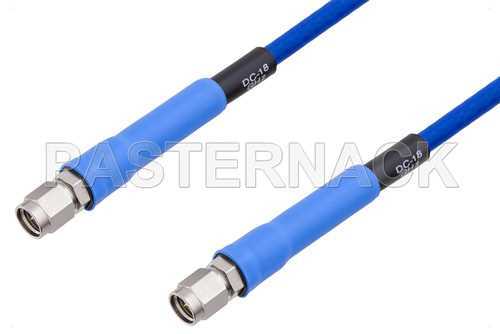

PE-TC195 系列相位稳定型测试电缆组件，SMA 公头转SMA 公头，DC ~ 18 GHz，RoHS

为了减少因线缆组件自身公差带来的驻波比问题，许多高标准项目会直接选用Pasternack精密同轴电缆组件。Pasternack精密同轴电缆组件在出厂前都经过严格的VSWR测试，保持阻抗一致性，能够确保在整个工作频段内维持极低的反射系数。对于对发射效率要求极高的通信基站或雷达系统来说，使用优良的射频电缆组件，是保障系统稳定运行的捷径。

总之，驻波比的高低直接映射了射频链路中阻抗匹配的精密程度。选用Pasternack 高性能射频电缆组件，确保减少信号反射，保证信号传输稳定性。
