低空经济下无人机ESD/浪涌防护全链路方案解析

低空经济崛起，无人机从消费级航拍快速渗透至工业巡检、物流配送、农林植保、安防侦察等场景，高可靠性、长续航、轻量化、强环境适应性成为核心设计指标。无人机EMC检测分两类：消费级主要做基础电磁兼容（GB/T 17626/FCC/EN），侧重 ESD、浪涌、辐射发射等基础项；工业级/适航级（尤其出口、BVLOS、载人机型）则需满足DO‑160G 航空级环境与EMC标准，覆盖更严苛的高低温、振动、雷击、强 EMI抗扰，要求远高于普通消费级。无人机工作环境复杂，高空低温、潮湿多尘、振动冲击频发，且机身多为复合材料，易产生静电积累；动力系统大电流切换、外部雷电感应、接口插拔瞬态，会引发ESD 静电放电、EOS 电过应力、浪涌冲击，轻则导致信号紊乱、飞控失控、数据丢包，重则烧毁主控芯片、电源模块、通信接口，引发坠机事故。

作为深耕 EMC 防护领域十六余年的领导品牌，上海雷卯电子（leiditech） 聚焦无人机全链路防护痛点，基于 IEC 61000-4-2（ESD）、IEC 61000-4-5（浪涌）、GB/T 17626.2、GB/T 17626.5 等国标与国际标准，打造低容值、低钳位、小型化、高可靠的 ESD 防护器件、TVS 瞬态抑制二极管等全品类解决方案，覆盖电源、信号、接口全场景，为无人机 “稳定飞行、安全作业、续航优化” 筑牢防护屏障。本文雷卯EMC小哥从原理、架构、方案、选型四维度，深度拆解无人机静电浪涌防护设计逻辑与落地路径。

一、无人机静电浪涌防护核心原理

01

无人机EMC测试项目

测试项目	中国(GB/T 38909)	欧盟(EN 标准)	美国(FCC)	测试目的
辐射发射	30MHz~6GHz，限值随频率变化	30MHz~6GHz，CISPR 32 限值	30MHz~1GHz(Part 15B)	防止无人机干扰其他电子设备
传导发射	150kHz~30MHz，电源端口	150kHz~30MHz，CISPR 32 限值	150kHz~30MHz，电源端口	防止通过电源线传播干扰
静电放电	±8kV 接触 /±15kV 空气	±8kV 接触 /±15kV 空气	±8kV 接触 /±15kV 空气	模拟人体静电对无人机的影响
射频辐射抗扰	10V/m(80MHz~2GHz)	10V/m(80MHz~2GHz)	10V/m(80MHz~2GHz)	模拟无线电信号干扰
浪涌测试	1kV 差模 / 2kV 共模	1kV 差模 / 2kV 共模	1kV 差模 / 2kV 共模	模拟雷击/ 电网波动影响
无线发射	SRRC：发射功率、频率误差	RED：≤20dBm@5.8GHz	FCC：≤1W@2.4GHz	确保无线通信合规，避免干扰

02

核心干扰源与危害机理

（1）ESD静电放电

无人机飞行中，机身与空气摩擦、复合材料间接触分离、人员维护插拔接口，会产生静电。静电放电瞬间产生纳秒级高压脉冲，通过传导或耦合侵入电路，击穿芯片栅极、干扰飞控信号时序，导致姿态失控、GPS定位漂移。

（2）浪涌冲击（EOS /雷击感应）

※电源浪涌：锂电池大电流充放电、电调MOS管开关切换，产生几十至几百伏尖峰电压，冲击电源管理芯片、主控供电端；

※雷击感应：高空作业时，雷电电磁感应通过机身线缆耦合，产生±1kV~±4kV浪涌（IEC 61000-4-5），烧毁电源模块、通信射频芯片；

※接口浪涌：USB/存储等接口热插拔，产生瞬态过压，损坏接口收发器。

03

无人机全链路防护架构

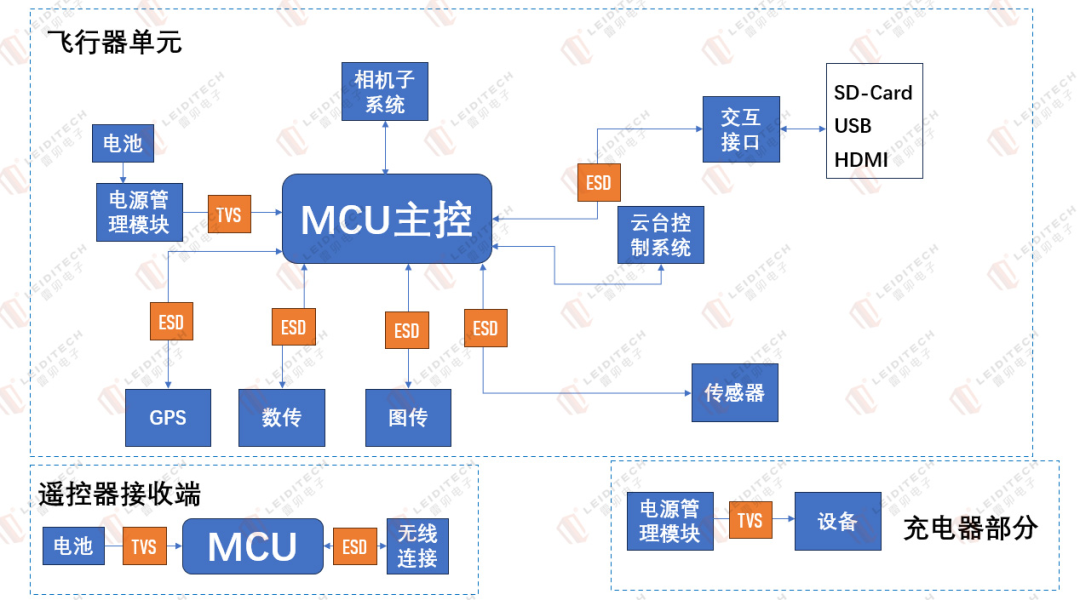

无人机电路分为动力电源域、飞控控制域、信号通信域、外设接口域四大核心区域，雷卯采用“电源浪涌抑制+信号ESD防护”防护架构，实现全链路覆盖，防护框图如下：

二、无人机电源与接口雷卯 EMC 防护方案

1电源系统防护方案（锂电池/电调/DC-DC）

无人机电源分为2S/3S/4/6S锂电池输入（7.4V/11.1V/14.8V/22.2V）、电调供电、5V/3.3V DC-DC输出三级，需兼顾浪涌吸收、过压钳位、低功耗。

类型	电芯数量	标称电压	满电充电电压	推荐TVS	应用场景
1S	1节	3.7V	4.2V	SD4581P6W	儿童玩具机
2S	2节串联	7.4V	8.4V	SMF10CA	入门级穿越机、DJI Mini 系列
3S	3节串联	11.1V	12.6V	SMAJ15CA	主流消费级航拍机
4S	4节串联	14.8V	16.8V	SMBJ18CA	高性能穿越机
6S	6节串联	22.2V	25.2V	SMBJ26CA	专业竞赛级

（1）锂电池输入端

•干扰特征：上电浪涌、反接瞬态、雷击感应浪涌；

•防护要求：吸收大能量浪涌、钳位电压≤40V、通流≥50A；

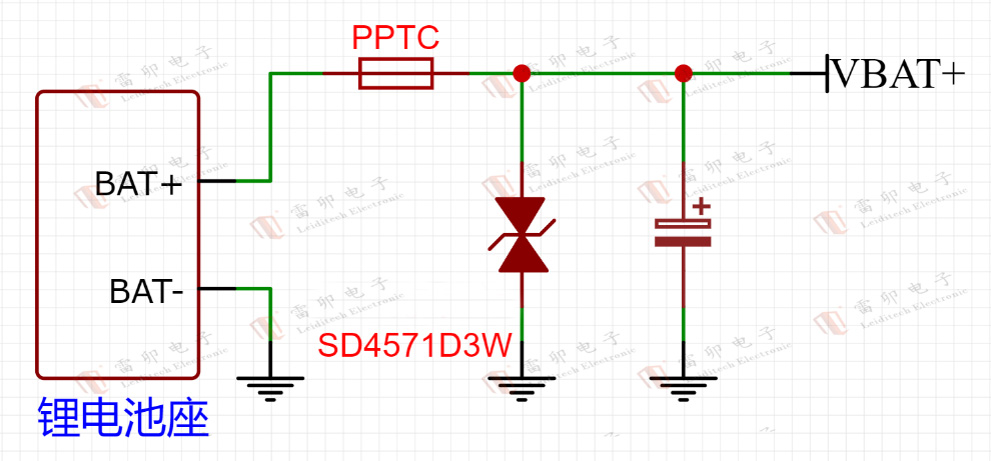

•雷卯方案：推荐TVS +PPTC组合，前端pptc防过流，后端TVS精准钳位，防止电压尖峰进入电调；雷卯根据不同类型的电芯组合的满电充电电压适配不同的TVS型号,
可满足IEC 61000-4-2等级4标准（接触/空气放电±30kV）.

（2）DC-DC输出端（5V/3.3V）

•干扰特征：开关噪声、ESD静电耦合、负载切换浪涌；

•防护要求：快速响应、钳位电压≤10V（5V系统）；

•雷卯方案：小封装大电流ESD或TVS，并联在输出端，泄放静电与小浪涌，不影响电源纹波与效率，适配长续航需求。防护等级可满足IEC 61000-4-2标准等级4要求（接触放电8kV、空气放电15kV）

2信号通信系统防护方案（GPS/WiFi/陀螺仪/总线）

无人机信号链路包含高频射频信号（GPS 1.575GHz、WiFi 2.4G/5G）、低速控制信号（I2C/SPI）、差分信号（CAN/RS485），核心痛点是ESD干扰+信号完整性，寄生电容需足够小，避免高频信号衰减。

（1）高频射频信号（GPS）

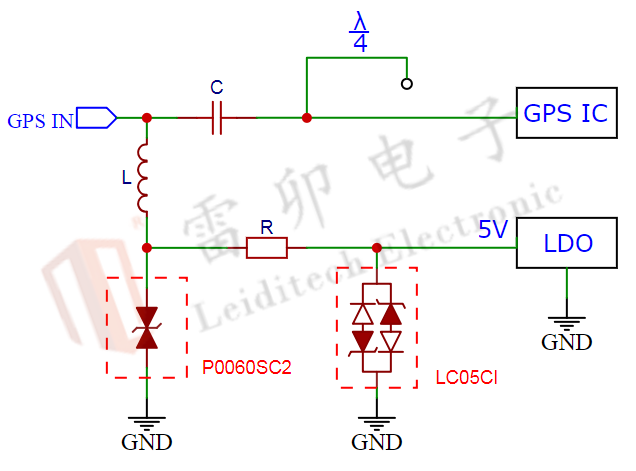

雷卯该方案用于GPS接口，保护电源和射频信号的浪涌保护，本方案采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。满足 IEC61000-4-5 8/20μs，5kA。

（2）差分控制信号（CAN-FD/RS485）

●干扰特征：接触ESD（±8kV）干扰；

●防护要求：差分对称防护、钳位电压≤12V、寄生电容≤3pF；

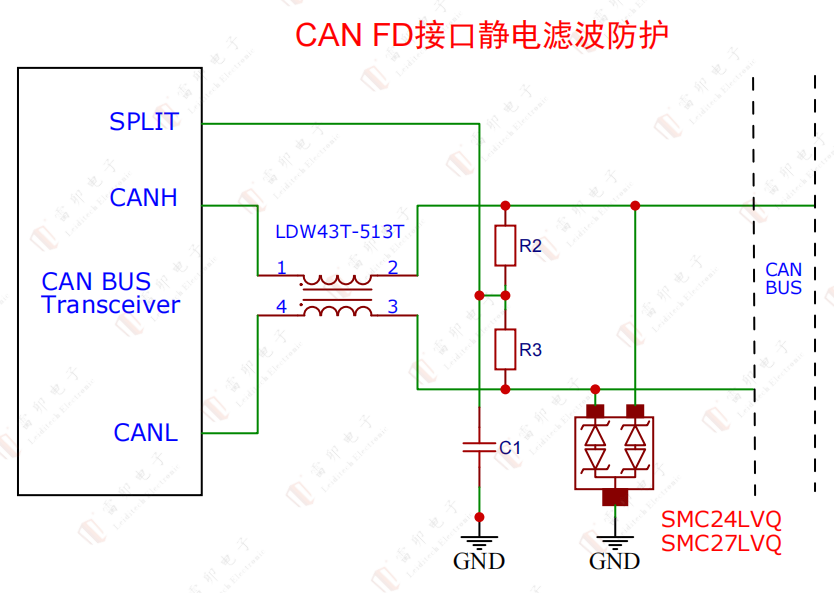

●雷卯方案采用多路集成器件保护，电容<5PF，可以保证信号完整性的同时，可滤除杂讯、通过静电测试。满足：IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。

3外设接口系统防护方案（USB/HDMI/TF 卡）

无人机外设接口直接暴露在外，插拔ESD、线缆感应浪涌风险最高，是防护重点，需满足IEC 61000-4-2 ±15kV空气放电、IEC 61000-4-5 ±2kV浪涌双重标准。

（1）USB 2.0/3.0接口

•干扰特征：插拔ESD、VBUS浪涌、数据线上静电；

•防护要求：数据线低容值（≤2pF）、VBUS钳位≤6V、支持高速信号传输；

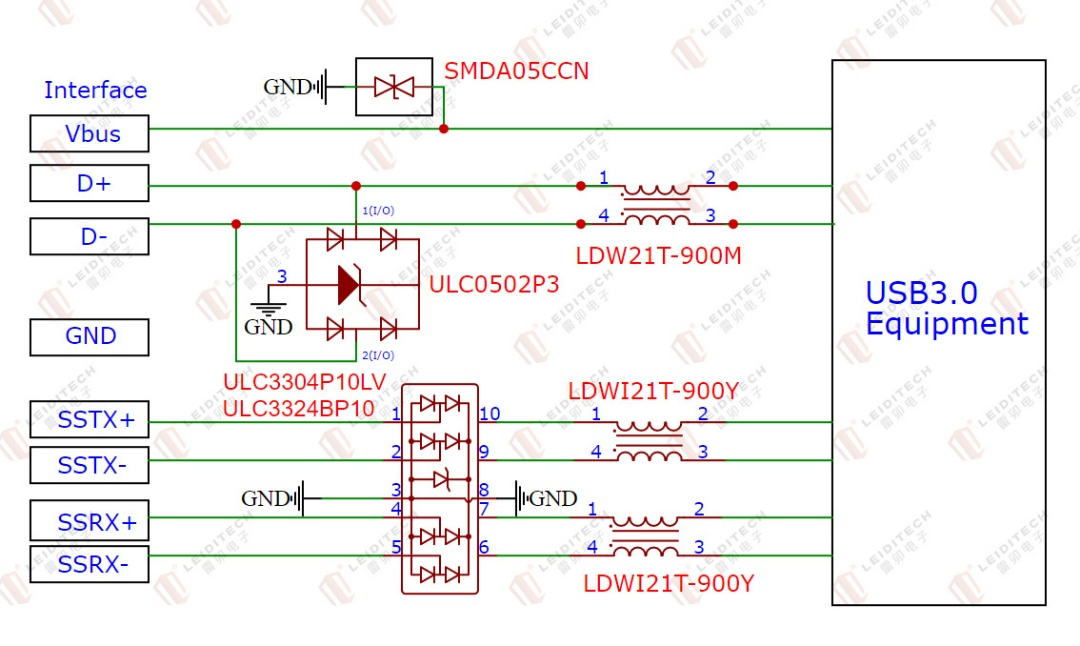

•雷卯方案采用分立器件分别防护,SMDA05CCN防护VBUS电源路，ULC0502P3防护USB2.0 D+ D-差分信号，ULC3304P10LV超低结电容防护SSTX和SSRX高速差分对。保证信号完整性，配合雷卯共模电感可滤除共模干扰，满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV。

（2）HDMI /视频输出接口

•干扰特征：高频ESD、差分信号干扰；

•防护要求：8路差分ESD、寄生电容≤1pF；

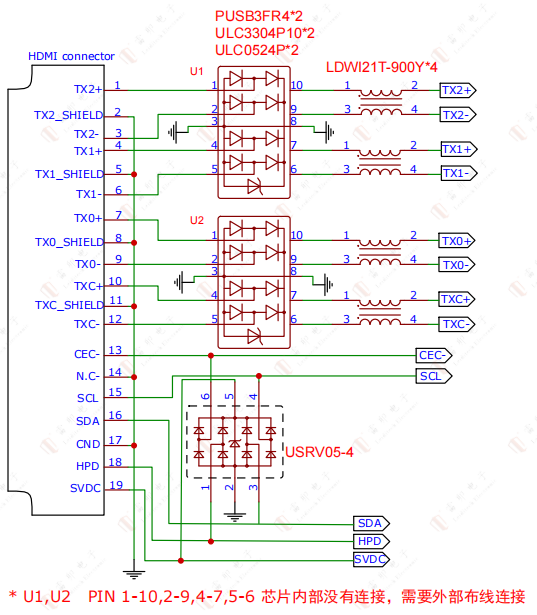

•雷卯方案：HDMI2.0本方案采用多路集成器件防护,可节约空间，可保证信号完整性，可滤除杂讯，满足IEC61000-4-2（等级4），可达接触放电25kV，空气放电30kV。

（3）SD/TF卡SD模式静电保护方案

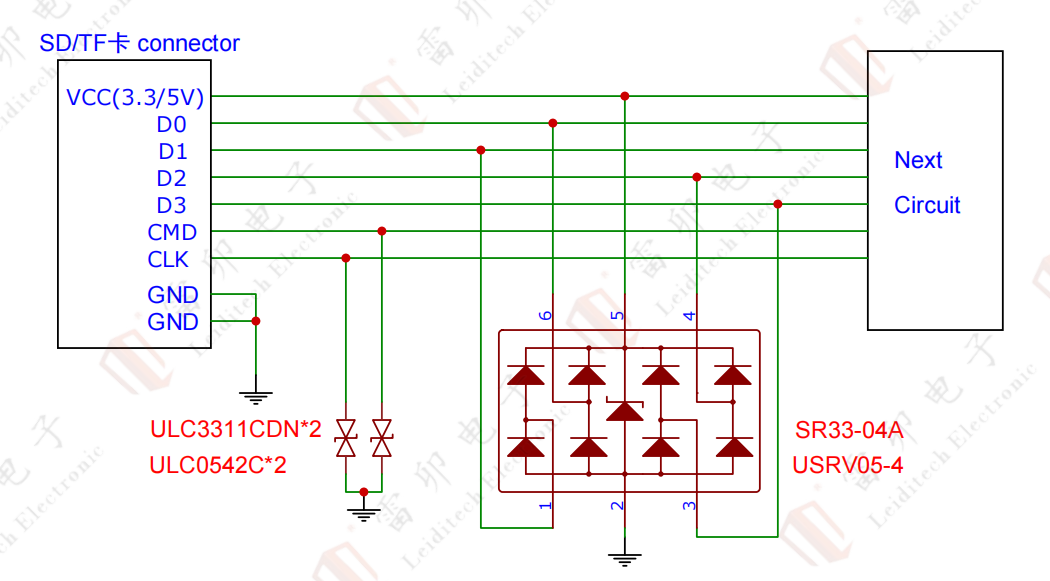

雷卯电子推荐采用集成器件USRV05-4保护，电容小于1PF，可以保证信号完整性的同时，通过静电测试。满足IEC61000-4-2，ISO10605-2 等级4，接触放电8kV，空气放电15kV。

三、无人机全链路防护雷卯

核心型号选型表

结合上述推荐的雷卯防护方案，针对无人机不同场景，精选以下核心型号，覆盖ESD、TVS，参数精准匹配IEC/国标要求，兼顾性能、体积与成本：

1. ESD防护器件（信号/接口专用）

型号	描述	封装	适用场景
SMDA05CCN	5V,双向,60PF,28A	DFN1610	USB vbus
ULC0502P3	5V,单向,0.6PF,5A	DFN1006-3	USBD+ D-
ULC3304P10LV	3.3V,单向,0.28PF,3A	DFN2510P10	USB TX+TX-RX+RX-
ULC3304P10	3.3V,单向,0.4PF,5A	DFN2510P10	HDMI视频接口
USRV05-4	5V,单向,0.6PF,4.5A	SOT-26	SD卡
ULC0542C	5V,单向,0.3PF,4A	DFN1006	SD卡
SMC27LVQ	27V,双向,5PF,3.5A	SOT-23	CAN-FD
SMC24	24V,双向,25PF,5A	SOT-23	CAN
LC05CI	5V,1pF，18A	SOD-323	GPS
ULC0511CDN	5V,双向0.22PF,5A	DFN1006	WIFI
SM712	7V/12V,双向.45PF	SOT-23	RS485
SM05	5V,单向，300PF	SOT-23	RS485供电

2. ESD/TVS 瞬态抑制二极管（电源专用）

型号	描述	封装	适用场景
SD4581P6W	4.5V, 280PF,110A	DFN1610	3.7V锂电防静电
SD4571D3W	4.5V, 500PF,130A	SOD-323	3.7V锂电防静电
SMF10CA	10V,200W,双向,12A	SOD-123FL	7.4V 2S锂电池
SMAJ15CA	15V,400W,双向,16.4A	SMA	11V 3S锂电池
SMBJ18CA	18V,400W,双向,13.7A	SMB	15V 4S锂电池
SMBJ26CA	26V,600W,双向,14.3A	SMB	22V 6S锂电池

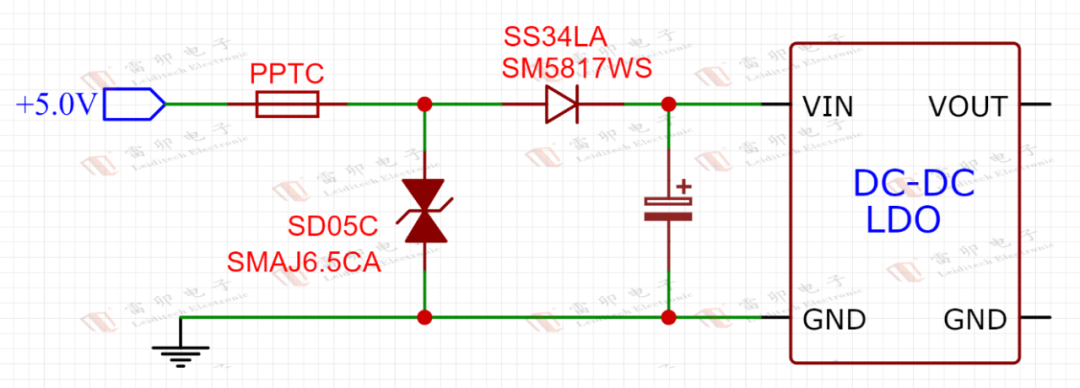

SD05C	5V,11PF,5A	SOD-323	5V电源防静电

低空经济持续升温，无人机产业对安全可靠性的要求已从“可选配置”升级为“硬性标准”。上海雷卯电子（leiditech）深耕EMC防护十六余年，依托全品类防护器件、精准的参数匹配、成熟的防护方案，严格遵循IEC 61000-4-2/4-5、GB/T 17626.2/5等标准，为无人机提供从电源、信号到接口的全链路ESD/浪涌防护解决方案，目前已成熟应用于多个无人机行业领军企业。雷卯产品兼具超低容值、低钳位、小型化、高可靠优势，适配消费级到工业级全场景无人机需求，上海雷卯电子可提供免费样品、参考设计与技术支持，自设免费EMC实验室，可供客户免费摸底验证，助力无人机实现“稳定飞行、安全作业、续航优化”，赋能低空经济高质量发展。
