从“幽灵故障”到“坚如磐石”：低压比较器的ESD保护实战指南

雷卯EMC小哥接到一位客户的紧急求助---一款工业传感器在产线测试时一切正常，但交付客户现场后，却频繁出现“幽灵故障”——设备偶尔无端重启，或采集到的电压信号发生异常跳变，导致整个系统误判。

客户工程师们排查了整整一周，从软件逻辑到电源纹波，几乎翻了个底朝天，最终才将矛头指向了电路板上一个不起眼的低压比较器。

雷卯EMC小哥深入分析后，问题根源浮出水面：在干燥的现场环境中，操作人员或设备外壳累积的静电，通过信号线或外壳缝隙，对比较器造成了“软损伤”。这种损伤不会让芯片当场报废，却会悄然改变其输入失调电压，或使其在临界状态时产生误翻转，最终表现为间歇性的系统故障。这正是静电放电（ESD）最令人棘手之处——它如同一位看不见的刺客，专挑你最意想不到的时刻发动攻击。

一、为什么比较器如此“怕”静电？

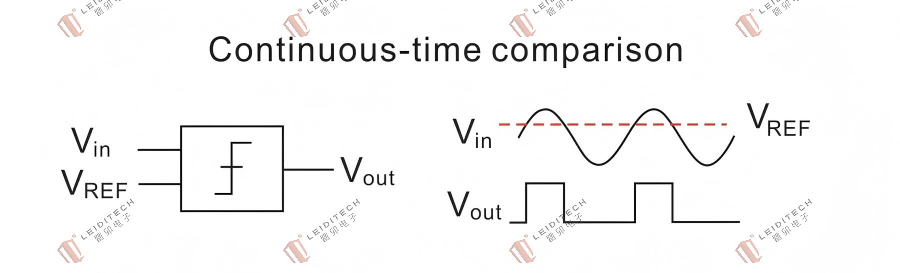

要理解比较器为何需要特别的ESD保护，我们不妨先简要回顾一下它的工作原理。比较器，核心功能是判断两个输入电压的大小，电压比较器通常由两个输入端和一个输出端组成：同相输入端（+）和反相输入端（-），输出端Vout用于输出高低电平信号。当V+电压高于V-时，输出跳变为高电平；反之则输出低电平。它就像一个精密的“电压裁判”，是模数转换、过压/欠压检测、信号整形等电路的核心元件。

●经典通用的电压比较器型号有：单路LM311， 双路LM393，四路LM339。

●低功耗有：单路TLV3011，TS881适合电池供电设备；

●高速型号：单路TLV3501，MAX9010；

●精密型号：单路AD790。

然而，正是这种“精密”特性，使其对静电格外敏感。现代低压比较器多采用深亚微米CMOS工艺，其内部的栅氧化层薄如蝉翼，击穿电压可能低至数十伏。而一次普通的人体静电放电，电压轻松即可突破数千伏甚至上万伏。更关键的是，比较器通常工作在开环状态，增益极高。ESD脉冲一旦耦合到输入端，哪怕只是一个极窄的尖峰，也可能被放大并导致输出状态瞬间反转，造成系统误动作。更严重的是，如果ESD能量直接击穿了输入级的栅氧化层，就会造成永久性损坏，让比较器彻底“罢工”。

二、ESD保护方案：雷卯EMC小哥为比较器穿上“防弹衣”

那么，如何为脆弱的低压比较器构建一道坚固的防线呢？一个行之有效的方案是采用TVS（瞬态电压抑制）二极管。

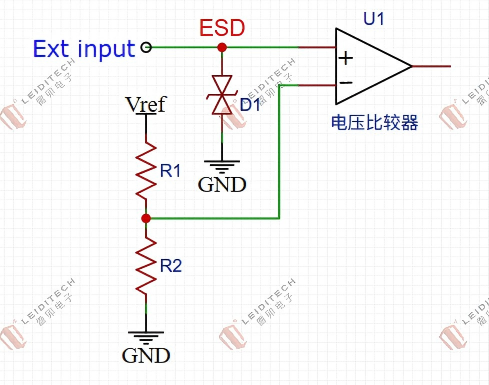

TVS二极管是ESD防护的“尖兵”。它像一个智能的电压开关，在正常工作电压下呈现极高的阻抗，对电路毫无影响。一旦检测到ESD高压脉冲，它能在皮秒至纳秒级的时间内迅速导通，将瞬态大电流旁路到地，并将电压钳制在一个安全的低电平上。对于比较器的输入/输出引脚，我们推荐选用低结电容（Cj < 10pF） 的TVS管，例如ESDA05CPLV（Cj =3.5pF），低电容特性可以确保高速信号（如来自传感器的快速变化信号）在传输过程中不失真，从而不影响比较器的判断精度。当然也不能一概而论，要具体情况具体分析。

三、比较器用ESD 结电容选择推荐

比较器的工作速度（信号频率）决定了你能容忍的最大结电容。

比较器不像USB 3.0或HDMI那样动辄Gbps的速率，但它的应用场景跨度很大——从工频信号检测（50Hz/60Hz）到高频脉冲捕捉（MHz级别）。因此，不能一概而论。

1、低速/直流信号比较器（如：过压欠压检测、温度比较、电池电量监测）

信号特点：信号变化缓慢，频率极低（< 1kHz），甚至只是直流电平。

结电容建议：< 100pF 即可。

理由：由于信号变化慢，结电容带来的充放电时间常数对信号几乎没有影响。此时可以优先选择钳位电压更低、通流能力更强的普通TVS管，保护效果反而更好。不必为追求极低电容而牺牲钳位性能或增加成本。

2. 中速信号比较器（如：PWM信号整形、中频方波检测、1MHz以内的传感器脉冲）

信号特点：信号频率在几十kHz到几MHz之间，上升沿/下降沿时间在百纳秒级。

结电容建议：<10pF。

理由：这个速率下，普通TVS管（几十pF）的结电容已经开始对信号边沿产生可见的延迟和畸变，可能导致比较器翻转点偏移。建议选用专用低电容ESD保护二极管，例如 上海雷卯ESDA05CPLV（Cj≈3.5pF）或者ULC0311NH（Cj≈1.2pF）。这个档位的器件性价比很高，是大多数比较器应用的“甜点区”。

3.高速比较器（如：高速ADC驱动、射频检波、高速脉冲计数 > 10MHz）

信号特点：信号频率达到数十MHz甚至更高，上升沿在几纳秒以内。

结电容建议：< 1pF，最好 < 0.5pF

理由：此时信号完整性是第一要务。任何超过1pF的电容都会显著增加插入损耗、引起信号反射，甚至导致比较器无法正确响应高速脉冲。必须选用超低电容ESD，例如ULC0542CLV（Cj≈03pF），ULC3311CDN（Cj0≈45pF）

总结一下：

比较器应用场景	信号速率	推荐最大结电容	推荐器件类型
直流/低频检测	<1kHz	< 100pF	普通TVS管
中速信号处理	1kHz-10MHz	< 10pF	低电容ESD二极管
高速信号处理	>10MHz	< 1pF	超低电容ESD阵列

※最终建议：对于大多数通用的低压比较器应用（比如文章里提到的工业传感器场景），选择结电容在1pF~5pF之间的低电容ESD二极管是最稳妥的。它既能提供足够的ESD防护，又不会对大多数中低速信号造成明显影响，而且成本可控。

关于比较器用3.3V和5V ESD推荐常用型号如下：

雷卯型号	空气和接触 静电能力	反向截止电压 Vrwm(V)	击穿电压 VBR（V）	最大IPP对应钳位电压VCmax@Ipp	结电容 C(PF)	通道数及单双向	封装 Package
ESD3342CL	±25kV/±20kV	3.3	4.0	8V@5A	5	1通道 双向	DFN1006
ULC0311NH	±30kV/±30kV	3.3	6.0	16V@8A	1.2	1通道 单向	DFN1006
ULC3311CDN	±25kV/±20kV	3.3	4.2	14V@4A	0.45	1通道 双向	DFN1006
ESDA33CP30	±30kV/±30kV	3.3	3.5	10V@8A	12	1通道 双向	DFN1006
ESD5Z3L	±25kV/±20kV	3.3	4.2	16V@6A	0.6	1通道 双向	SOD-523
ESDA33CT30	±30kV/±30kV	3.3	3.5	8V@9A	10.3	1通道 双向	SOD-523
SMC03L	±25kV/±25kV	3.3	3.8	8V@11A	18	2通道 双向	SOT-23
ULC0511NP	±30kV/±30kV	5	6	13V@12A	3.5	1通道单向	DFN1006
ULC0542CLV	±30kV/±30kV	5	5.8	10V@6A	0.3	1通道 双向	DFN1006
ESDA05CPLV	±30kV/±30kV	5	6.5	11V@3.5A	3.5	1通道 双向	DFN1006
ESDA05CP30	±30kV/±30kV	5	5.6	11V@8A	15	1通道 双向	DFN1006
ESDA05CT30	±30kV/±30kV	5	5.5	12V@8A	15	1通道 双向	SOD-523
ESD5Z5CLV	±25kV/±25kV	5	6.0	16V@4A	0.4	1通道 双向	SOD-523
SMC05L	±30kV/±30kV	5	6.0	11.7V@6A	9	2通道 双向	SOT-23

四、这套方案的优势何在？

这套以TVS管为核心的防护方案优势非常明显：

1、响应极快，防护精准：TVS管的响应速度可达皮秒级，能够有效钳制上升沿极陡的ESD主脉冲，将电压牢牢限制在安全范围内，从根本上杜绝了因高压尖峰导致的栅氧化层击穿或输出误翻转。

2、保护与性能兼得：通过选用低结电容的TVS管，可以在不牺牲信号完整性的前提下，获得极高的防护等级。这对于需要处理微弱或高速信号的比较器应用（如高精度传感器接口）至关重要。

3、设计简洁，成本可控：该方案所需的元器件为通用、成熟的型号，成本低廉，采购方便。工程师可以根据具体的比较器型号和工作电压，灵活选择TVS管的钳位电压，实现最优的性价比。

总之，ESD防护绝非可有可无的“锦上添花”，而是确保电子产品长期可靠运行的“基石”。对于低压比较器这类敏感器件，采用低电容TVS二极管进行精准防护，是告别“幽灵故障”，让产品从实验室从容走向严苛真实世界的明智之选。

五、应用于哪些行业

低压比较器在便携、电池供电和空间受限的设备中用得最多，主要覆盖以下几类产品：

1、手机、手环、蓝牙耳机等便携设备；

2、电池电量监测和电源管理；

3、传感器信号处理（如温控、光控）；

4、汽车电子和工业控制；

5、医疗仪器（如血糖仪）。
