CAN UDS诊断：一文读懂ISO-15765传输层报文打包规则

UDS诊断是汽车电子开发的核心技能，而理解其底层报文传输机制是入门关键，本文快速了解ISO-15765（2004版）传输层协议。

 什么是UDS诊断协议

UDS（Unified Diagnostic Services，统一诊断服务）是汽车领域通用的诊断协议标准。它并非单一协议，而是分层架构：应用层遵循ISO-14229，定义诊断设备与ECU之间的功能服务（如读取故障码、刷写软件）；传输层遵循ISO-15765，负责将上层功能请求拆解为CAN/CAN FD总线可传输的报文帧，并管理收发流程。简言之，14229决定"做什么"，15765决定"怎么传"。

 ISO-15765-2004的四种帧类型

ISO-15765（2004版）规范了8字节长度CAN报文交互的数据打包规则，根据传输层定义，报文可分为单帧、多帧首帧、多帧连续帧、流控帧四种。

• 单帧：数据段第一个字节为0开头，"长度标识"占4个位。比如02代表当前发送单帧，有效字节长度为2个字节。
• 多帧首帧：数据段第一个字节为1打头，"长度标识"占12个位。比如13 FF表示当前报文为多帧首帧，后续有效内容长度0x3FF字节。
• 多帧连续帧：首字节以0x21打头，累加直到发完2F后从20重新开始。

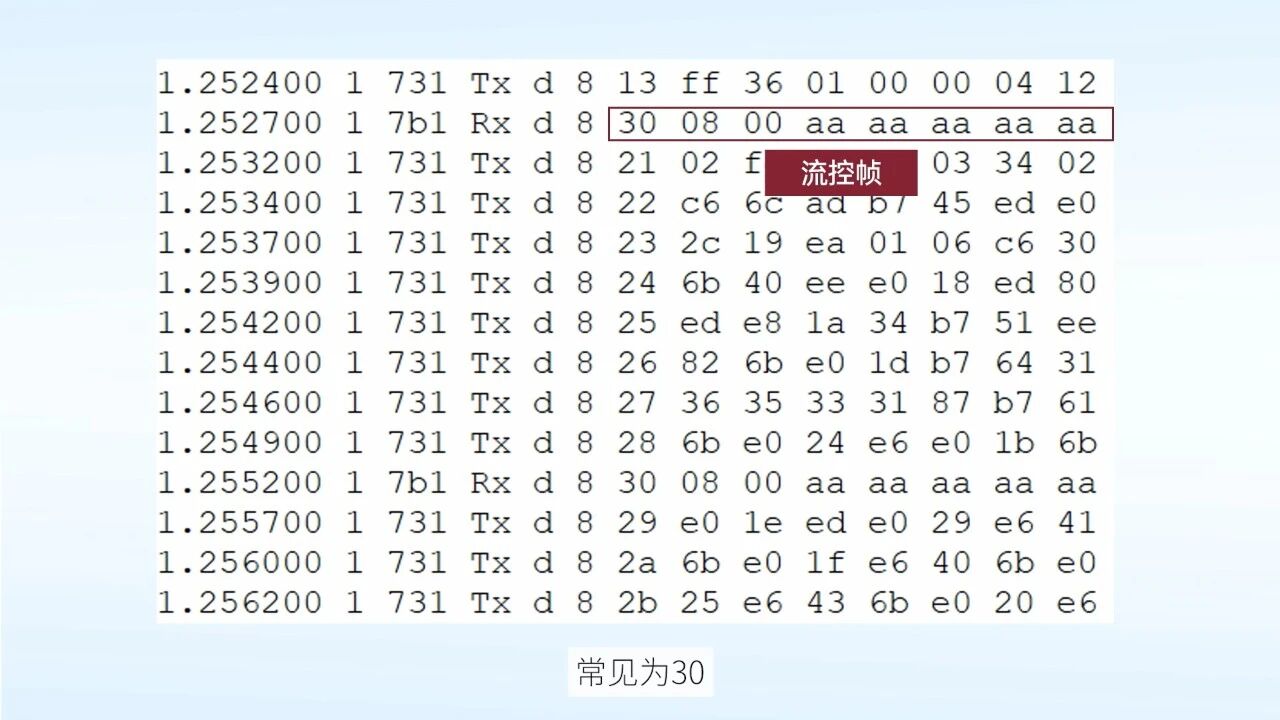

• 流控帧：首字节以3打头，常见为30紧随着块大小和帧间隔。如果都是00则不做限制。

 交互流程

请求和应答都可以是单帧。单帧适用于短数据传输，首字节直接标识有效长度。假如多帧该如何交互？可以看这个经典交互图：

发送方想要发起多帧，首先给出首帧请求，等待接收方回复流控帧应答。发送方再根据流控帧将连续帧发出去。假如一次流控不足以发完剩余报文，则需再次等待下一条流控，直到请求发送完成。
 小结

掌握ISO-15765（2004版）传输层协议，是理解UDS报文交互逻辑的基础。单帧处理短数据，多帧通过首帧、流控、连续帧的协作完成长数据传输，四种帧类型的首字节特征与长度规则是诊断调试中的核心判据。还想了解哪些CAN总线知识？欢迎评论区留言。
