三级浪涌保护器的部署位置与行业应用方案

一、三级SPD在电力防护体系中的角色

任何一套严谨的雷电防护系统，都不可能依靠单一器件解决问题。IEC 61643-11标准将浪涌保护器按性能和安装位置划分为Type 1、Type 2和Type 3三个等级，在国内GB/T 18802系列标准中对应称为一级（B级）、二级（C级）和三级（D级），三者层层配合，形成逐级泄能、逐级限压的级联防护架构。

一级SPD安装于建筑物总配电柜进线处，承担直接雷击或高能量外部浪涌的第一波冲击，测试波形为10/350μs，核心参数Iimp通常不低于12.5kA/极；二级SPD部署在楼层分配电箱或区域配电柜，吸收一级之后残余的浪涌能量以及内部开关操作引发的过电压，测试波形为8/20μs，标称放电电流In一般在20～40kA区间；三级SPD则位于整个防护链条的最末端，直接安装于终端设备电源入口处，用于抑制前两级未能消除的低幅高频残余过电压，其电压保护水平Up通常要求控制在1.0kV以内。

这一“三级分立”设计的工程本质，是将浪涌能量按照“大能量先泄放、中等能量再衰减、残余尖峰精细钳位”的逻辑在空间上逐段消化。第一级承受能量的80%以上，第二级进一步将残压限制在设备可接受范围，第三级则是为精密负载提供的最后一道“贴身防线”。如果缺少第三级保护，即使前两级工作正常，到达设备端口的残压仍可能超过敏感元件的耐受阈值，造成不可逆的损伤。

二、地凯科技T3三级SPD的精确部署位置

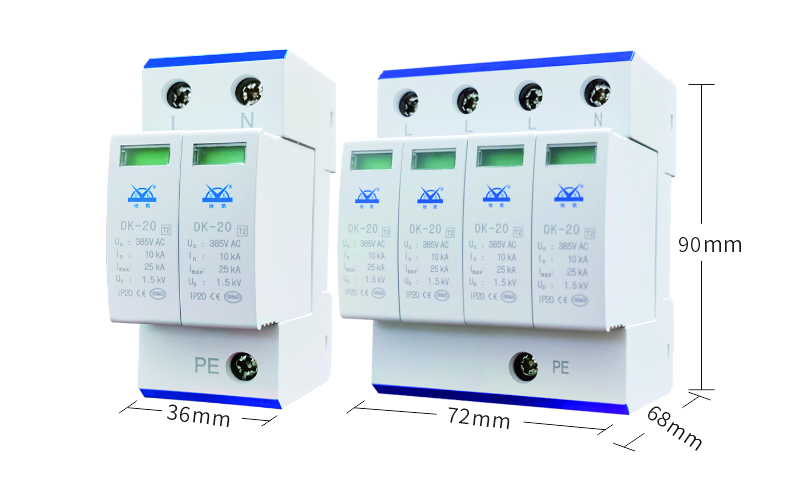

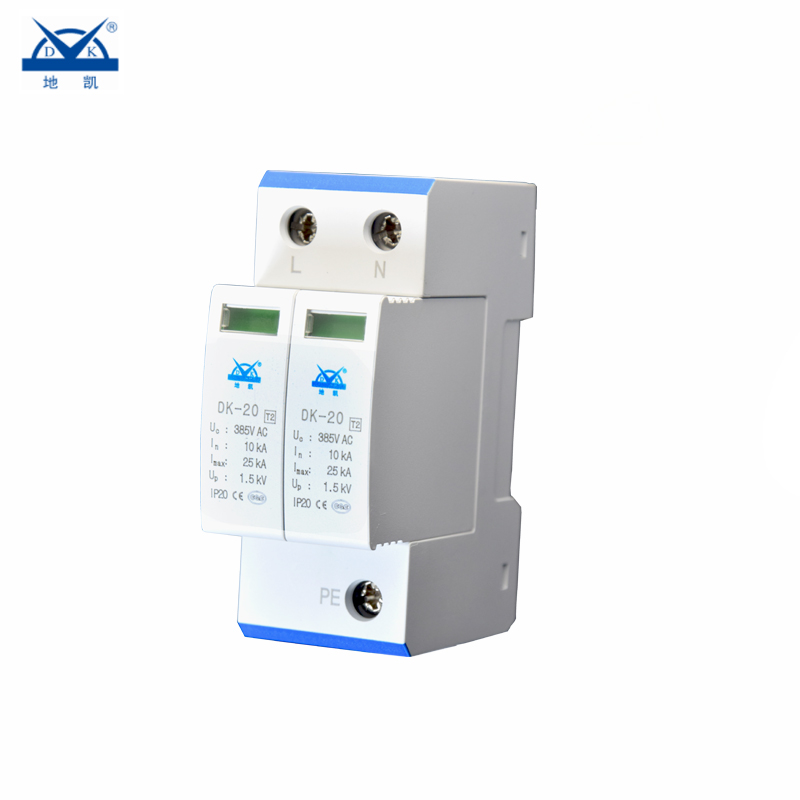

从建筑物雷电防护分区（LPZ）的概念来看，三级SPD位于LPZ2至LPZ3的边界，也就是从分配电系统进入终端设备区域的最后过渡界面。具体而言，它的安装位置在设备电源插座前端、端子排进线侧、控制柜内设备供电入口、机柜PDU输入端等处，距离被保护设备越近越好，通常要求不超过5米。对于单台精密设备，三级SPD可以直接以插座式或模块化形式安装于设备电源线接入点；对于机柜级应用，则常以DIN导轨安装的模块形式固定在柜内端子排前端。

三级SPD的典型保护对象包括：服务器与网络交换机、医疗影像与检验设备、PLC与DCS控制单元、安防主机、精密实验仪器等。这些设备的共同特征是内部集成电路和芯片对过电压极为敏感，耐受水平往往低于1.5kV甚至更低，而经过一级和二级衰减后的残余浪涌仍可能在特定工况下达到这一量级，因此必须由三级SPD完成最后一步电压钳位。

浪涌保护器,电涌保护器,防雷器 浪涌保护器,电涌保护器,防雷器 浪涌保护器,电涌保护器,防雷器

三、地凯科技浪涌保护器部署实施中的关键技术要点

（一）级间能量协调

三级防护不是把三个SPD随意串接就能奏效的。各级之间的电压保护水平Up必须呈递减关系——一级Up约为2.5～4.0kV，二级Up约为1.5～2.5kV，三级Up则应严格控制在1.0kV以内，典型值甚至低至0.8～0.9kV。若后级Up高于或接近前级，浪涌能量会绕过前级而直接冲击后级，导致精细保护器件过载损坏，即所谓的“能量倒灌”。

此外，两级SPD之间的线路长度本身具有电感效应，可以作为天然的退耦元件。工程中一般要求一级与二级之间线路长度不小于10m，二级与三级之间不小于5m；当实际布线距离不足以提供足够的线路阻抗时，必须串联退耦电感来保证能量逐级分配。

（二）接线工艺

三级SPD防护效果的优劣，很大程度上取决于安装工艺。核心原则是“短、直、粗”。SPD的接地线长度必须控制在0.5m以内，过长引线在浪涌电流通过时会产生不可忽略的附加压降，直接抬高被保护设备端口的实际残压——实验数据表明，1m长的接地线在10kA冲击下可产生约1kV的附加压降。这一附加值与SPD标称的Up叠加后，完全可能将残压推高到设备耐受极限以上，使防护效果前功尽弃。

连接导线应选用多股铜芯线，截面不应过小。接地端必须与设备所在区域的等电位接地端子板可靠连接，接地电阻一般要求不超过4Ω。三级SPD前端通常还需配置相应规格的后备保护器（熔断器或小型断路器），确保SPD自身失效时能够安全脱离回路。

（三）选型参数匹配

三级SPD的选型应关注几个核心参数：最大持续工作电压Uc至少为系统额定电压的1.1倍；标称放电电流In一般选择5kA左右即可满足要求，因为前两级已经泄放了绝大部分能量；电压保护水平Up是选型的首要考量指标，必须低于被保护设备的额定冲击耐受电压；响应时间应尽可能短，限压型SPD的典型响应时间在25ns以内。

（四）环境适应性

安装在不同环境中的三级SPD需考虑相应的降容措施。高海拔地区（超过2000m）需进行通流容量降额处理；高温环境需关注MOV元件的温度漂移特性；腐蚀性工业场所应选择外壳防护等级满足要求的防护型产品。

四、地凯科技浪涌保护器的典型行业应用方案

数据中心与通信机房。在服务器机柜的PDU输入端部署三级SPD模块，Up≤1.0kV，确保经过楼层配电柜二级保护后的残余浪涌被进一步抑制至服务器电源模块的安全范围内。交换机、路由器的交流电源接口也应逐台配置适配的三级保护。某大型云数据中心部署三级级联防护后，雷击事件中设备损坏率下降超过95%。

医疗设施。MRI、CT等大型影像设备以及检验分析仪器对供电质量要求极高。三级SPD在设备专用配电箱出线端或设备电源接入端实施末级防护，将残压限制在设备端口耐受电压的80%以内，可有效防止因浪涌引发的设备停机、数据丢失甚至诊断偏差。

工业控制与智能制造。PLC控制柜、变频器前端、传感器供电回路等节点是三级SPD的核心应用场景。在自动化产线中，通常在控制柜内端子排前端安装DIN导轨式三级SPD模块，对I/O端口和通信总线的供电回路实施精细保护，能够显著降低因浪涌引发的非计划停机。

智能建筑与安防系统。楼宇自控系统（BAS）、安防监控主机、门禁控制器等分散部署的末端电子设备，对浪涌干扰同样敏感。三级SPD以导轨模块或插座式产品形式就近安装，成本可控、施工便捷，能有效提升整个弱电系统的运行可靠性。
