继电器工作原理接线图

速度继电器工作原理

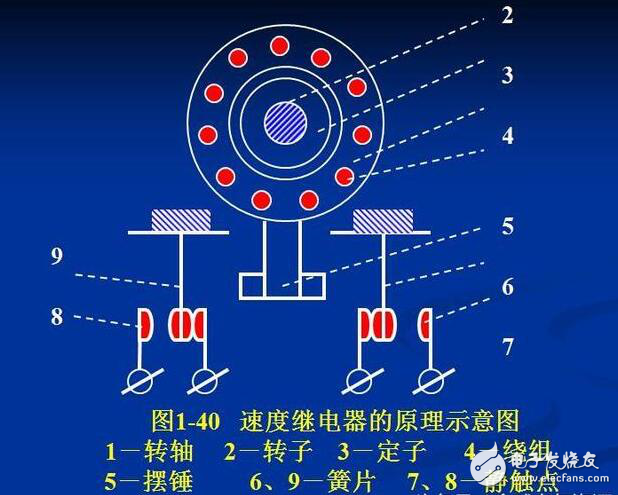

速度继电器与被控电动机同轴联接，电动机制动时，仍会惯性旋转，带动速度继电器的转子一起转动。转子的旋转磁场在速度继电器定子绕组中感应出电动势和电流，由左手定则可以确定。此时，定子受到与转子转向相同的电磁转矩的作用，使定子和转子沿着同一方向转动。定子上固定的胶木摆杆也随着转动，推动簧片（端部有动触头）与静触头闭合（按轴的转动方向而定）。静触头又起挡块作用，限制胶木摆杆继续转动。因此，转子转动时，定子只能转过一个不大的角度。当转子转速接近于零（低于100转/分钟）时，胶木摆杆恢复原来状态，触头断开，切断电动机的反接制动电路。 n动作转速一般不低于300转/分钟，复位转速约在100转/分钟以下。

热继电器工作原理

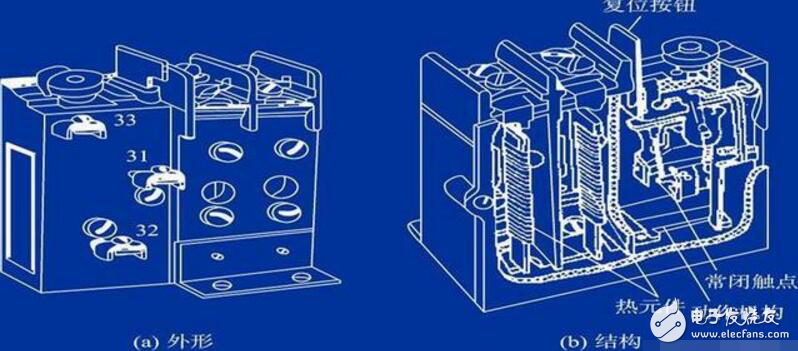

电动机过载时，电流通过串联在定子电路中的电阻丝，使之发热过量，双金属片受热膨胀，因膨胀系数不同，膨胀系数较大的左边一片的下端向右弯曲，通过导板推动补偿双金属片使推杆绕轴转动，带动杠杆使它绕轴转动，将常闭触头断开。接触器线圈断电，主触头释放，使电动机脱离电源得到保护。

电磁继电器工作原理

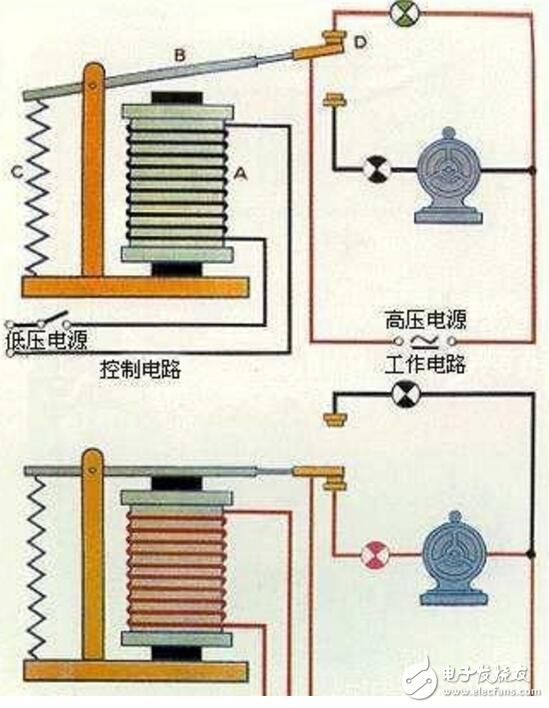

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

继电器接线图

固态继电器接线图

14脚中间继电器接线图

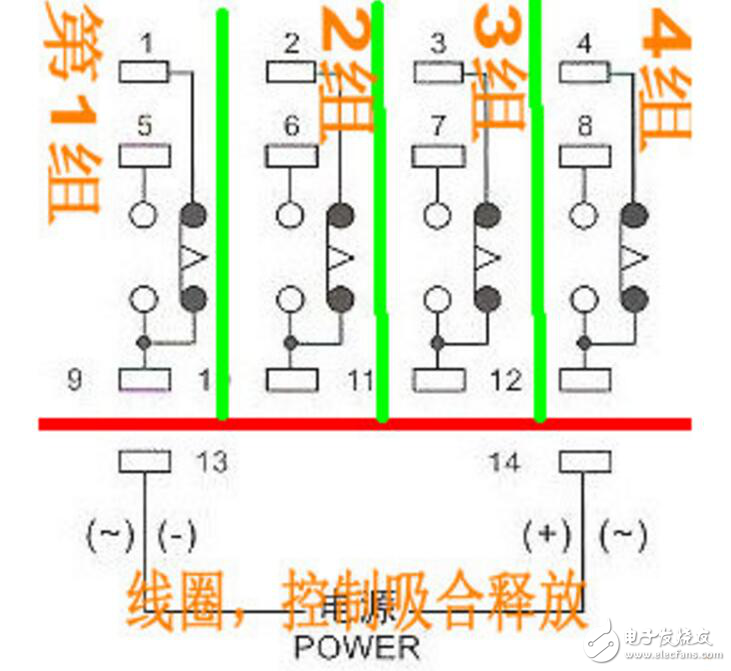

每个中间继电器上都标明了电压等级和接线方法，一般13和14接线圈，其余四组触点按标示接即可。其中13和14是继电器的线圈引脚，用来接控制电源的，中间继电器就是通过控制其线圈的带电与否来控制触点的断与合。1，5，9；2，6，10；3，7，11；4，8，12分别为四个触点，其中1，2，3，4为触点公共端，5，6，7，8为常闭点，9，10，11，12为常开点。1，2，3，4四组是完全没有关系的触电，1只和5、9有关系，2，3，4和1是一样的。
