关于电机接法详解

电机作为现代工业的核心动力源，其接线方式的正确与否直接关系到设备的运行效率、安全性和使用寿命。不同类型的电机有着截然不同的接线方法，掌握这些技巧不仅能避免烧毁电机的风险，还能充分发挥电机的性能潜力。本文将全面解析单相电机、三相异步电机、直流电机等常见电机的接线原理与方法，带您深入了解星形接法与三角形接法的区别、正反转控制技巧以及各种保护装置的接线要点，为您呈现电机接线领域的完整知识图谱。

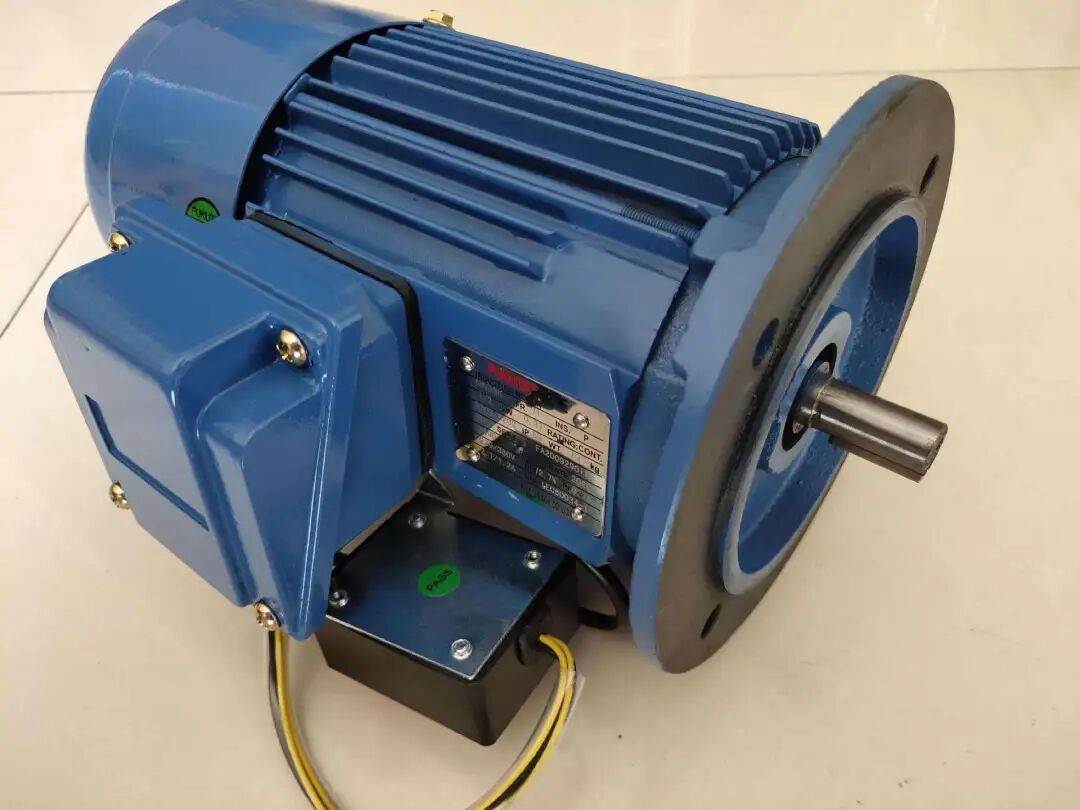

一、单相电机接线方法详解

单相电机因其结构简单、使用方便而广泛应用于家用电器和小型设备中。这类电机通常采用220V交流电源，其接线关键在于正确区分主绕组和副绕组。主绕组线径较粗，电阻较小；副绕组线径较细，电阻较大。使用万用表测量绕组电阻是最可靠的识别方法，主副绕组电阻值通常有明显差异。电容器的接入是单相电机启动的关键，常见的接线方式有电容启动式、电容运转式和双值电容式三种。电容启动式电机只在启动时接入电容器，通过离心开关在转速达到75%左右时断开；而电容运转式电机则始终接有运行电容器，具有更好的运行性能。

实际接线时，首先需要确认电机铭牌上的电压和接线图标识。以常见的四端子单相电机为例，通常会有U1、U2（主绕组）和Z1、Z2（副绕组）标记。正确的接线步骤是：将电源火线接至主绕组U1端，零线接至副绕组Z1端，然后在Z1与U2之间并联适当容量的电容器，最后将Z2与U2短接。特别需要注意的是，电容器极性不能接反，否则会导致电容损坏甚至电机无法启动。当电机出现启动困难、转速慢或异常发热时，首先应检查电容器是否失效，这是单相电机最常见的故障点。

二、三相异步电机接线技巧

三相异步电机作为工业领域的主力军，其接线方式主要分为星形（Y）和三角形（△）两种。星形接法将三相绕组的尾端连接在一起作为中性点，三个首端分别接三相电源；而三角形接法则将每相绕组的首尾依次相连，形成闭合三角形。这两种接法最显著的区别在于相电压与线电压的关系：星形接法中线电压是相电压的√3倍，而三角形接法中两者相等。因此，额定电压为380V的电机采用星形接法时，每相绕组实际承受220V电压；若改为三角形接法则需接入220V三相电源，此时每相绕组电压也是220V。

电机铭牌上通常会标注"380V/△"或"220V/Y"等信息，这表示当电源电压为380V时应采用三角形接法，220V时则使用星形接法。错误的接法会导致电机绕组电压异常：如果将应按星形接法的电机误接为三角形，绕组电压将升高√3倍，造成电流激增而烧毁；反之则会使电机出力不足而过载。对于功率较大的电机（通常7.5kW以上），推荐采用星-三角降压启动方式，即启动时先接成星形降低启动电流，待转速上升后再切换为三角形接法正常运行，这能有效减小对电网的冲击。

三、电机正反转控制原理

实现电机正反转是许多设备的基本需求，其原理是通过改变相序来反转旋转磁场方向。对于三相电机，只需任意交换两相电源线即可实现反转。实际操作中，通常使用双重互锁的正反转接触器控制电路，该电路包含两个接触器（正转KM1和反转KM2）和相应的按钮开关。关键的安全设计是机械互锁和电气互锁：机械互锁通过物理结构防止两个接触器同时吸合；电气互锁则利用接触器辅助触点切断对方控制回路。这种双重保护能有效避免相间短路事故。

单相电机的正反转控制相对复杂，需要同时改变主绕组和副绕组的电流方向。具体方法是将电容器从一组绕组切换到另一组绕组，或者改变其中一个绕组的接线极性。以洗衣机电机为例，通过定时器开关切换电容器连接方式来实现洗涤时的正反转交替运行。直流电机的反转则更为简单，只需改变电枢绕组或励磁绕组的极性即可，但切记不能同时改变两者极性，否则转向将保持不变。无论哪种电机，在进行正反转操作前都应确保电机完全停止，否则急剧的方向改变会产生巨大的机械冲击，损坏传动机构。

四、直流电机接线要点

直流电机因其优异的调速性能而广泛应用于精密控制领域。根据励磁方式不同，直流电机可分为他励、并励、串励和复励四种类型，接线方法各有特点。并励电机的励磁绕组与电枢绕组并联，接线时应确保励磁电流方向正确，否则可能导致转速失控（飞车现象）。串励电机的励磁绕组与电枢串联，具有启动转矩大的特点，但绝对不允许空载运行，否则转速会急剧升高至危险程度。复励电机则同时包含并励和串励绕组，接线时需注意两者产生的磁场方向应相同（积复励），否则会相互抵消导致性能下降。

直流电机接线中最关键的环节是电刷位置的调整。电刷应位于几何中性线上，此时换向火花最小。实际操作中可通过"感应法"确定中性点位置：在励磁绕组通入低压直流电，用电表测量电枢绕组感应电动势，调整刷架使电表读数为零。直流电机控制器（如PWM调速器）的接线也需特别注意，控制信号线应与动力线分开走线，避免干扰；大功率场合还需加装续流二极管保护功率管。当直流电机出现换向火花过大、转速不稳或异常振动时，首先应检查电刷磨损情况和接触压力是否正常。

五、电机保护装置接线规范

完善的保护系统是电机安全运行的保障。热继电器是最常用的过载保护装置，其额定电流应按电机额定电流的1.1-1.25倍整定。接线时应串联在接触器下方的动力回路中，其常闭触点则接入控制回路，当过热时会切断接触器线圈电源。对于缺相保护，传统方法是采用带断相保护功能的热继电器，现代则更多使用电子式电机保护器，它能同时实现过载、堵转、不平衡和接地故障保护。

电流互感器（CT）在大功率电机保护中必不可少，其二次侧应可靠接地且不得开路，否则会产生高压危险。温度保护方面，通常在电机绕组和轴承处预埋PT100或热电偶，当温度超过设定值时触发报警或停机。所有保护装置的信号线都应采用屏蔽电缆，并与动力电缆保持一定距离。特别提醒：保护装置的输出触点容量有限，不能直接切断主回路，必须通过接触器或断路器执行分断操作。定期测试保护装置的动作可靠性是预防性维护的重要环节，建议至少每季度进行一次模拟测试。

六、特殊电机接线注意事项

防爆电机在易燃易爆环境中使用时，其接线必须符合严格的防爆标准。电缆引入装置应使用经认证的防爆格兰头，确保爆炸性气体无法通过电缆间隙进入电机内部。接线盒内的裸露导体之间及其与接地金属件之间的电气间隙和爬电距离必须满足规范要求，通常380V电机不小于6mm。接线完成后还需用专用工具检测隔爆面间隙，一般不超过0.2mm。

变频电机与普通电机的区别在于其绕组采用特殊电磁线和绝缘结构，能够承受高频脉冲电压。接线时应特别注意：电机与变频器之间的距离超过50m时，需加装输出电抗器或滤波器；禁止使用电容器、浪涌吸收器等器件；所有接线必须牢固，因为松动接触点在高频下会产生电弧和过热。伺服电机的编码器接线尤为精密，必须使用厂家指定的电缆类型，屏蔽层单端接地，且布线时避免与动力线平行。步进电机的相序必须与驱动器匹配，否则会导致失步和力矩异常，可通过观察电机空载电流波形来验证接线正确性。

七、电机接线常见故障排查

电机接线故障往往表现为无法启动、异常噪声或过热等现象。系统化的排查步骤能快速定位问题：首先检查电源电压是否正常，三相系统还需确认相序是否正确；其次测量绕组电阻，各相阻值偏差不应超过5%；接地电阻测试也不可忽视，使用500V兆欧表测量时，绝缘电阻应大于1MΩ。对于运行中突然停机的电机，应先排查保护装置动作原因，而非简单复位后重启。

典型案例分析：某水泵电机星-三角启动后立即跳闸，检查发现星形接法时接触器触点熔焊，导致切换至三角形时形成短路。另一案例中，新安装的输送带电机转向与要求相反，调换相线后仍不正常，最终发现是电机内部绕组已被人为改接。这些案例提醒我们：故障处理必须全面考虑所有可能性，包括设备历史维修记录。当遇到复杂问题时，建议采用分步送电法：先断开负载，在空载状态下逐步验证各部分电路功能正常后再带载运行。
