DAC7574：高性能12位四通道数模转换器的全面解析

在电子设计领域，数模转换器（DAC）是连接数字世界和模拟世界的关键桥梁。今天要给大家详细介绍的是德州仪器（TI）的DAC7574，一款低功耗、四通道、12位缓冲电压输出的DAC，它在诸多应用场景中都展现出了卓越的性能。

文件下载：dac7574.pdf

一、产品概述

DAC7574是一款专为满足多种应用需求而设计的数模转换器。它采用低功耗设计，能够在2.7V至5.5V的宽电源电压范围内稳定工作，非常适合便携式电池供电设备。其内部集成了精密输出放大器，可实现轨到轨输出摆幅，输出电压范围为0V至VDD。该器件支持I²C接口，最高数据传输速率可达3.4Mbps，还具备地址支持功能，最多可连接四个DAC7574，实现多达16个通道的同步更新。

二、产品特性

2.1 低功耗与电源特性

• 微功耗运行：在5V电源电压下，典型电流消耗仅为600µA，有效降低了系统功耗。
• 宽电源电压范围：支持2.7V至5.5V的模拟电源，增强了其在不同电源环境下的适应性。
• 电源复位功能：内置上电复位电路，确保DAC输出在上电时为0V，直到接收到有效的写入操作。
• 低功耗模式：通过内部控制寄存器可进入低功耗模式，在5V电源下电流消耗可降至200nA，进一步节省能源。

2.2 高精度与稳定性

• 12位分辨率：提供12位的分辨率，能够实现高精度的数模转换，满足大多数应用对精度的要求。
• 单调性保证：设计上保证了12位的单调性，确保输出电压随输入数字代码的增加而单调增加，避免了输出电压的异常波动。
• 低误差特性：相对精度误差最大为±8 LSB，微分非线性误差最大为±1 LSB，零刻度误差典型值为5mV，满刻度误差最大为±1.0% FSR，增益误差最大为±1.0% FSR，这些低误差特性保证了输出电压的准确性。
• 温度稳定性：输出电压漂移典型值为±3 ppm/°C，在指定的温度范围内（-40°C至105°C），每个通道的输出电压能够在±1°C的环境温度变化下保持在±25µV的窗口内，确保了在不同温度环境下的稳定性能。

2.3 接口与功能特性

• 高速I²C接口：支持标准模式（100kbps）、快速模式（400kbps）和高速模式（3.4Mbps）的I²C接口，满足不同数据传输速率的需求。
• 双缓冲输入寄存器：采用双缓冲输入寄存器结构，允许在不影响当前输出的情况下更新数据，实现数据的平滑过渡。
• 多通道同步更新：支持多达16个通道的同步更新，可用于需要多通道同步控制的应用场景。
• 输出缓冲放大器：内置输出缓冲放大器，能够驱动2kΩ负载和1000pF电容负载，增强了输出驱动能力。

三、引脚说明

引脚	名称	描述
1	VoUTA	DAC A的模拟输出电压
2	VouTB	DAC B的模拟输出电压
3	GND	器件所有电路的接地参考点
4	VouTC	DAC C的模拟输出电压
5	VouTD	DAC D的模拟输出电压
6	SCL	串行时钟输入
7	SDA	串行数据输入和输出
8	VDD	模拟电压电源输入
9	A0	I²C设备地址选择
10	A1	I²C设备地址选择

四、工作原理

4.1 D/A转换部分

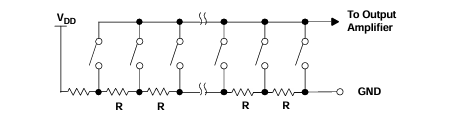

DAC7574的架构由一个电阻串DAC和一个输出缓冲放大器组成。电阻串部分是一个基本的二分电阻，后面跟着一串阻值为R的电阻。加载到DAC寄存器的代码决定了从电阻串的哪个节点提取电压，并通过闭合连接电阻串和放大器的开关之一将其输入到输出放大器。由于采用了电阻串结构，该器件具有单调性。

理想输出电压计算公式为：$V{OUT }=V{DD} × \frac{D}{4096}$，其中D是加载到DAC寄存器的二进制代码的十进制等效值，范围从0到4095。

4.2 输出放大器

输出缓冲放大器是一个增益为2的同相放大器，能够在其输出端产生轨到轨电压，输出范围为0V至VDD。它能够驱动2kΩ负载与1000pF电容并联到地，源和灌电流能力可从典型曲线中查看。在输出空载时，压摆率为1V/µs，半量程建立时间为8µs。

4.3 I²C接口

I²C是飞利浦半导体开发的一种两线串行接口，由数据线（SDA）和时钟线（SCL）组成，带有上拉结构。当总线空闲时，SDA和SCL线都被拉高。所有I²C兼容设备通过开漏I/O引脚SDA和SCL连接到I²C总线。主设备（通常是微控制器或数字信号处理器）控制总线，负责生成SCL信号和设备地址。

DAC7574作为从设备，支持标准模式（100kbps）、快速模式（400kbps）和高速模式（3.4Mbps）的数据传输。在不同模式下，数据传输协议有所不同，但基本原理都是主设备发起数据传输，通过发送设备地址和控制字节来选择从设备和操作模式，然后进行数据的读写操作。

五、应用信息

5.1 基本连接

DAC7574可以直接与标准模式、快速模式和高速模式的I²C控制器接口。在连接时，需要在SDA和SCL线上添加上拉电阻，电阻的大小取决于总线的工作速度和总线线路上的电容。较高阻值的电阻功耗较低，但会增加总线上的过渡时间，限制总线速度；较低阻值的电阻允许更高的速度，但会增加功耗。

5.2 使用GPIO端口模拟I²C

如果没有可用的I²C控制器，可以将DAC7574连接到GPIO引脚，并通过软件模拟I²C总线协议。在这种情况下，需要注意设置GPIO线的输入输出模式，以实现正确的总线状态。对于SCL线，如果总线上没有其他设备可能会拉低时钟线，可以不使用上拉电阻，由微控制器直接控制时钟线的高低电平。

5.3 电源供应

为了消除电源噪声对DAC输出的影响，需要为DAC7574提供干净、稳定的电源。建议使用精密电压参考源为DAC7574供电，如REF2930、REF2933和REF02等，分别适用于3V、3.3V和5V的I²C总线拉电压。

5.4 布局注意事项

作为精密模拟组件，DAC7574需要精心的布局、足够的旁路电容和干净、稳定的电源。VDD应连接到独立的正电源平面或走线，直到在电源入口点与数字逻辑连接。建议在VDD和GND之间并联一个1µF至10µF的电容和一个0.1µF的旁路电容，以滤除高频噪声。

六、总结

DAC7574以其低功耗、高精度、高速接口和多通道同步更新等特性，成为了许多应用场景的理想选择，如过程控制、数据采集系统、闭环伺服控制、PC外设和便携式仪器等。在实际应用中，电子工程师需要根据具体的需求和系统环境，合理选择电源、布局和连接方式，以充分发挥DAC7574的性能优势。同时，对于其工作原理和接口协议的深入理解，也有助于更好地进行系统设计和调试。大家在使用过程中遇到过哪些问题或者有什么独特的应用经验，欢迎在评论区分享交流。
