NL27WZ126 3态高电平使能双路缓冲器技术解析与应用指南
安森美 NL27WZ126 3态高电平使能双路缓冲器是MiniGate™ 高性能双路非反相缓冲器，工作采用1.65V至5.5V电源。高电平使能特性让这些缓冲器可以在使能时提供有源输出，使它们适合用于多器件环境中需要受控信号激活的应用。安森美NL27WZ126缓冲器采用 US8、UDFN8和UQFN8封装，工作在-55°C至+125°C的宽温度范围内。
数据手册：*附件：onsemi NL27WZ126 3态高电平使能双路缓冲器数据手册.pdf
特性
- 设计在1.65V至5.5V V
CC电压下运行 - 2.4ns t
PD（在VCC= 5V的典型值时） - 输入/输出耐高达5.5V的过电压
- I
OFF支持局部断电保护 - 24mA拉电流/灌电流（3.0V时）
- ±100mA锁存性能
- 工作温度范围：-55 °C至+125 °C
- 采用US8、UDFN8和UQFN8封装
- 芯片复杂性<100FET
- 几乎为零的静态供电电流大幅降低了系统功率要求
- 潮湿敏感度等级 (MSL) 1级
- UL 94V-0可燃性等级
- 带-Q后缀的用于汽车和其他要进行现场和控制变更的应用，通过了AEC-Q100认证，并支持PPAP
- 无铅、无卤/无溴化阻燃剂（BFR），符合RoHS指令
逻辑符号

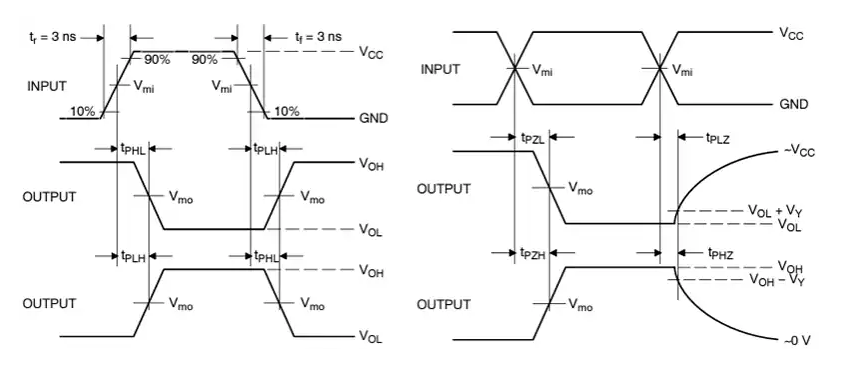

开关波形
NL27WZ126 3态高电平使能双路缓冲器技术解析与应用指南
一、器件概述与核心特性
NL27WZ126是onsemi推出的高性能双路非反相缓冲器，专为1.65V至5.5V宽电压供电系统设计。其核心特性包括：
- 超高速响应
- 传播延迟（tPD）典型值仅2.4 ns @ VCC=5V，适用于时序要求严苛的接口电路。
- 过压容忍能力
- 所有输入/输出端口均支持最高5.5V过压输入，可直接连接高于VCC的逻辑信号。
- 电源灵活性
- 支持 部分断电模式（IOFF） ，在VCC=0V时有效阻断漏电流，保障低功耗设备的安全性。
- 驱动能力强
- 在3.0V电压下可实现24mA源/漏电流，直接驱动LED等负载。
- 环保封装
- 提供US8、UDFN8、UQFN8等多种封装选项，全系符合无铅、无卤素、RoHS标准。
二、关键电气参数深度分析
1. 绝对最大额定值（安全边界）
| 参数 | 极限值 | 说明 |
|---|---|---|
| 供电电压VCC | -0.5V ~ +6.5V | 超出范围可能导致永久损坏 |
| 输入电压VIN | -0.5V ~ +6.5V | 兼容5V逻辑系统 |
| 工作结温TJ | +150°C | 依赖封装散热能力 |
设计注意：实际使用中需确保VCC不超过5.5V，瞬态电压需通过TVS管抑制。
2. 直流电气特性（@25°C）
| 条件 | 高电平输出电压VOH | 低电平输出电压VOL |
|---|---|---|
| VCC=3.0V, IOH=-24mA | ≥2.3V（典型2.5V） | - |
| VCC=3.0V, IOL=24mA | - | ≤0.55V（典型0.38V） |
| VCC=5.0V, IOH=-32mA | ≥3.8V（典型4.0V） | - |
关键优势：在全温度范围（-55°C~125°C）内仍能保持稳定的电平输出。
3. 动态性能指标
- 传输延迟：5V供电时仅 2.0ns（典型值）
- 输出使能时间：3.3V系统下最快2.6ns
- 输出禁用时间：同等条件下可达2.6ns
三、功能逻辑与引脚配置
真值表逻辑
| 使能OEn | 输入An | 输出Yn | 状态 |
|---|---|---|---|
| H | H | H | 有效传输 |
| H | L | L | 有效传输 |
| L | X | Z | 高阻态 |
应用提示：当OEn=L时，输出呈现高阻态，支持总线共享应用。
多封装引脚对应
- US8封装：OE1(1), A1(2), Y2(3), GND(4), A2(5), Y1(6), OE2(7), VCC(8)
- UQFN8封装：OE2(1), Y1(2), A2(3), GND(4), Y2(5), A1(6), OE1(7), VCC(8)
布局建议：不同封装的引脚排列差异显著，PCB设计时需核对具体型号。
四、典型应用场景与设计要点
1. 电平转换接口
- 优势：1.8V/3.3V/5V系统间信号互通
- 保护机制：集成输入钳位二极管，防止静电损伤
2. 总线驱动与隔离
- 高阻态控制：通过OE引脚实现多设备总线共享
- 驱动能力：24mA直接驱动能力减少外围器件需求
3. 低功耗系统设计
- IOFF特性：在休眠模式下有效隔离电源域
- 静态电流：典型值仅1μA，适合电池供电设备
五、可靠性设计与故障预防
热管理策略
| 封装类型 | 热阻θJA | 最大功耗@25°C |
|---|---|---|
| US8 | 250°C/W | 500mW |
| UQFN8 | 210°C/W | 595mW |
计算示例：US8封装在125mA负载下功耗约300mW，温升=300mW×250°C/W=75°C，需确保环境温度≤50°C。
ESD防护能力
- 人体模型：2000V
- 充电设备模型：1000V
- 闩锁性能：±100mA
六、选型与供应链信息
型号区分要点
- NL27WZ126USG：标准工业级，US8封装
- NL27WZ126USG-Q：汽车级认证，AEC-Q100标准
- UQFN/UDFN型号：针对空间受限应用
采购提示：汽车级器件需联系厂商获取特殊控制要求文档。
