DDC232 核心信息总结

DDC232 是一款 20 位、32 通道的电流输入模拟数字（A/D）转换器。它结合了电流到电压和 A/D 转换，使得 32 个独立的低电位输出器件（如光电二极管）可以直接连接到其输入端并实现数字化。

对于32个输入中，DDC232都配备了双开关积分器前端。这种配置支持连续电流积分：一个积分器由板载的A/D转换器数字化，另一个积分器积分输入电流。积分时间可调范围从166微秒到1秒，使得从fAs到μAs的电流能够以卓越的精度连续测量。
*附件：ddc232.pdf

DDC232 采用串行接口，专为多设备系统中的串链设计。只需将一个设备的输出连接到下一个设备的输入，即可形成链式连接。共用时钟为链中所有设备供电，使多 DDC232 系统的数字开销最小。

DDC232 使用+5V模拟电源和+2.7V至+3.6V数字电源。DDC232 BGA-64封装工作温度范围为0°C至+70°C，提供两种版本：DDC232C用于低功耗应用，DDC232CK用于更高速度。

特性

• 单芯片解决方案可直接测量32个低电位电流
• 高精度、真实积分函数
• 整线性：
  读数的±0.025%±FSR1.0ppm
• 极低噪声：FSR 5.3ppm
• 低功率：7mW/通道
• 可调全刻度范围
• 可调速
  • 数据速率最高可达6kSPS
  • 积分时间低至166.5微秒
• 菊链串行接口
• 封装内旁路电容简化PCB设计
• 应用
  • CT扫描仪DAS
  • 光电二极管传感器
  • X射线探测系统

参数

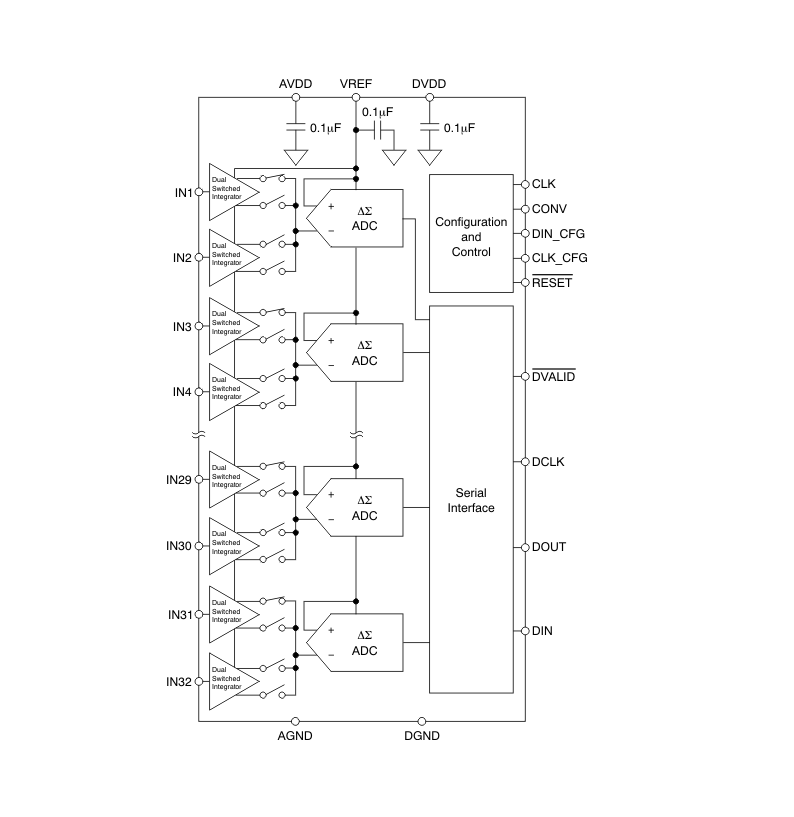

方框图

一、核心参数与特性

• 核心规格 ：20 位 32 通道电流输入 ADC，集成电流 - 电压转换功能，支持直接连接光电二极管等低电平电流输出器件。
• 性能指标 ：积分线性度 ±0.025% 读数 ±1.0ppm 满量程（典型值），低噪声 5.3ppm 满量程（rms），输入偏置电流 ±0.1pA（典型值）。
• 两种型号 ：DDC232C（低功耗，最高 3.1kSPS）、DDC232CK（高速，最高 6.2kSPS），均为 64 引脚 NFBGA 封装。
• 量程与速度 ：8 档可编程满量程（12.5pC-350pC），积分时间 50μs-1s 可调，支持连续 / 非连续两种工作模式。
• 供电与功耗 ：模拟电源 AVDD=+5V，数字电源 DVDD=2.7V-3.6V，单通道功耗 7mW（DDC232C）/10mW（DDC232CK）。

二、关键功能

• 前端架构 ：每通道配备双开关积分器，可实现连续积分（一通道积分时另一通道数字化），减少测量延迟。
• 接口特性 ：支持菊花链串行接口，通过 DIN/DOUT 引脚级联多器件，配置寄存器（12 位）控制量程、输出格式等参数。
• 输出格式 ：偏移二进制码，可选 16 位（Format=0）或 20 位（Format=1）输出，含 0.4% 满量程偏移以兼容轻微负输入。
• 环境适应性 ：工作温度 0°C-70°C，ESD 防护，内置 PCB 旁路电容简化设计。

三、应用与设计要点

• 典型应用 ：CT 扫描仪数据采集系统、光电二极管传感器、X 射线探测系统等高精度电流测量场景。
• 参考电压 ：推荐使用 + 4.096V 外部参考源，需通过运算放大器缓冲以保证稳定性，避免引入偏移误差。
• 布局建议 ：模拟地（AGND）与数字地（DGND）连接至同一地平面，模拟输入引脚需短路径、低杂散电容，远离数字信号。
• 数据读取 ：通过 DVALID 信号指示数据就绪，支持在 CONV 信号切换前后或同时读取数据，最长可级联多片器件（取决于 DCLK 频率与积分时间）。
