FPGA技术探讨：ZYNQ7020核心板的历程、技术及国产化

Xilinx（现为AMD旗下公司）是FPGA技术的奠基者和全球领导者。 它通过从FPGA到All Programmable SoC（如ZYNQ），再到ACAP（如Versal）的持续创新，不断推动着“自适应计算”的边界。
一、Xilinx历程
成立：成立于1984年，并于1985年发明了世界上第一片FPGA（现场可编程门阵列），从此开创并引领了一个全新的行业。
被收购：在2022年，Xilinx被AMD（超威半导体） 以约498亿美元的天价完成收购。这是半导体行业历史上规模最大的交易之一。
当前状态：被收购后，Xilinx作为AMD的一个独立部门运营，专注于自适应与嵌入式计算解决方案。其品牌和产品线（如FPGA、SoC、ACAP等）继续保留和开发。

二、核心技术
1.FPGA（现场可编程门阵列）
FPGA一种半定制电路，其最大特点是硬件功能可以在制造后通过编程进行重构。这意味着开发者可以“定义”硬件的逻辑功能，从而实现极高的灵活性和并行处理能力。
产品系列：包括面向低成本应用的 Spartan 系列，以及面向高性能应用的 Virtex 系列（如Virtex-7， Kintex-7等，基于28nm工艺）。

2.All Programmable SoC（全可编程SoC）
这是将传统的处理器系统（PS，如ARM核）和FPGA可编程逻辑（PL）集成在单一芯片上的革命性产品。其中ZYNQ7000系列（包括ZYNQ7020）就是其最著名的代表。
优势：完美结合了处理器的灵活性和FPGA的高性能与并行能力，非常适合嵌入式信号处理、机器视觉、工业控制等领域。

三、关于ZYNQ7020
ZYNQ7020核心板是一款集成了高性能双核ARM Cortex-A9处理器和FPGA可编程逻辑的嵌入式系统模块，非常适合需要复杂处理能力和灵活接口设计的应用。

特性分类 具体参数
核心架构：双核 ARM Cortex-A9 (PS) + 85K 逻辑单元 (PL)
内存存储：通常 1GB DDR3，QSPI Flash (如 32MB )，MicroSD卡座
关键接口：千兆以太网 ， USB 2.0 (HOST/OTG)，JTAG，扩展IO (PS MIO & PL IO)
物理特性：小尺寸（如 75mm x 64mm 或更小）， 工业级温度支持（如 -40°C ~ 85°C）
供电要求：通常 +5V

ZYNQ7020核心板的核心是Xilinx Zynq-7000系列芯片，它独特地将处理系统（PS）和可编程逻辑（PL）紧密结合。
PS端：集成双核ARM Cortex-A9处理器，负责运行操作系统（如Linux ）、处理复杂计算和系统控制。
PL端：基于Xilinx Artix-7系列FPGA，提供85K逻辑单元 ，允许你根据需要定制硬件功能，实现高速数据采集、实时控制等。
PS与PL的协同：通过高带宽低延迟的AXI接口互联 ，使ARM处理器和FPGA能够高效协同，兼顾处理器的灵活性和FPGA的并行处理能力。

凭借其异构计算架构，ZYNQ7020核心板在许多领域都有广泛应用：
工业控制与机器视觉：在机器视觉 和高速数据采集 中，FPGA可实时处理图像传感器数据（如进行图像锐化预处理 ），ARM处理器则运行识别算法。
视频处理与通信：可用于视频音频图像采集处理，以及移动视频监控系统 ，FPGA处理视频编解码或传输，ARM运行操作系统和网络服务。
高端仪器与军工：在多参数遥测采编存储系统中，能实现多类传感器数据的并行采集、高速存储（如通过千兆以太网稳定传输 ）等功能。
医疗电子：例如在内窥镜图像处理系统中，FPGA负责接收原始图像数据并完成坏点去除、颜色插值等预处理工作

四、ZYNQ7020的国产化
鉴于ZYNQ7020功能强大、应用广泛、高可靠性，为了保障国内高端装备产业链的安全稳定，一直以来国内厂商也在尝试将其实现国产化。

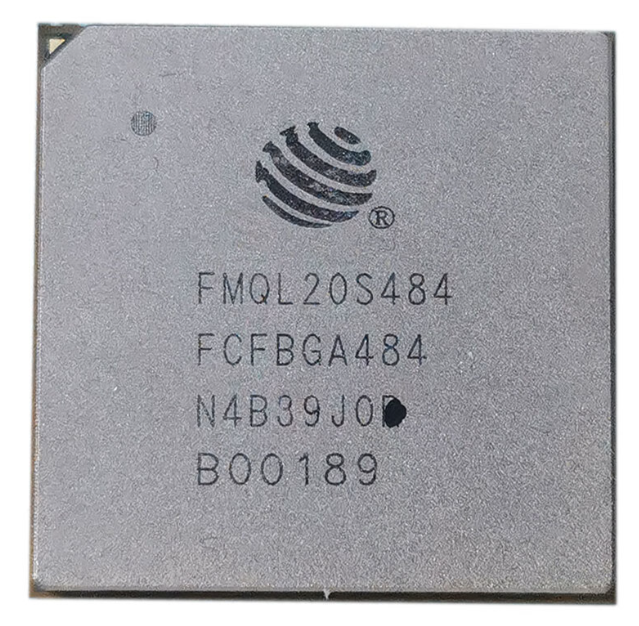

1.复旦微JFMQL20S484
JFMQL20S484是复旦微电子推出的全可编程融合芯片，集成四核处理器（PS）和可编程逻辑（PL），基于28nm工艺，适用于工控信号处理、图像处理等场景。以下是关键信息：
核心参数
‌工艺与封装‌：28nm工艺，FCBGA484封装（19×19mm） ‌
‌处理器（PS）‌：四核ARM Cortex-A7，最高主频1GHz ‌
‌逻辑资源（PL）‌：85K逻辑单元，560KB块RAM，220个DSP单元 ‌
‌存储配置‌：
DDR3 SDRAM：2片（2GB总容量，32位总线，500MHz时钟） ‌
非易失性存储：板载QSPI Flash、EMMC等

2.智腾微DLM20S484
DLM20S484多功能SIP电路主要面向对功耗、散热面积有苛刻要求，同时需要多路RS-422接口要求的应用领域。该芯片内部集成了PSOC处理功能电路、数据缓存功能电路、数据存储功能电路、RS-422通信功能电路、电源变换功能、通用IO电路等全国产化元器件，实现低功耗与控制处理器一体化集成。
核心参数
尺寸:21mm*21mm*2.6mm
封装形式:BGA484
功耗:≤2W
工作温度:-55℃~125℃
