4K/8K摄像头模组传输痛点破解/FFC 排线选型应用全指南（附实测）

摄像头模组厂商注意了！高清化、小型化趋势下，信号传输卡顿、空间适配难、量产良率低三大痛点是否让你屡屡踩坑？某头部手机品牌用 FFC 排线替代传统方案后，摄像头模组良率直接提升 12%，传输损耗降低 30%—— 这篇干货FFCSP双品电子带你吃透 FFC 排线在摄像头模组中的核心应用，从选型到量产全流程避坑，建议点赞收藏转发给技术开发工程/ 采购团队！

FFC 排线凭借高柔性（弯折寿命≥10 万次）、低传输损耗（≤0.02dB/m@1GHz）、小体积（厚度可至 0.1mm）的核心优势，成为消费电子、车载、安防等场景摄像头模组的最优传输方案。相比 FPC 排线成本降低 20%-50%，相比传统线束抗干扰性提升 40%，可稳定适配 4K/8K 高清视频传输，是头部厂商提升量产良率、压缩成本的关键选型。

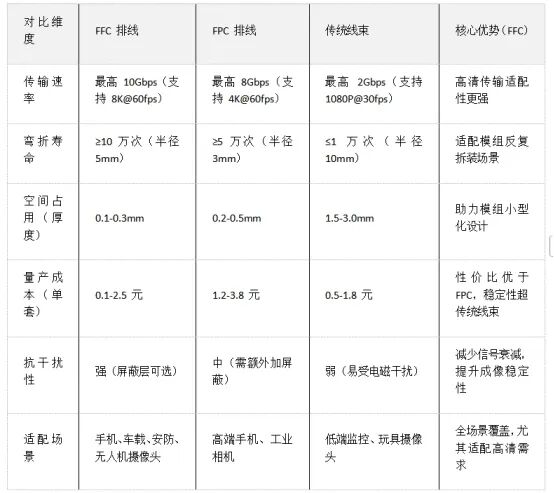

一、摄像头模组传输方案横向对比表





---

二、FFC 排线在摄像头模组中的应用标准操作流程

1. 选型生产核心步骤

明确摄像头模组参数：分辨率（4K/8K）、传输速率需求、安装空间（厚度 / 弯折半径）、工作环境（温度 / 湿度）。

匹配 FFC 排线规格：导体数量（2-64 芯）、线径（0.03-0.1mm）、绝缘材质（PET/PI）、屏蔽类型（单双面铝箔 / 编织网）。

样品测试验证：通过信号衰减测试（≤0.02dB/m@1GHz）、弯折寿命测试（≥10 万次无故障）、耐温测试（-40℃~105℃）。

量产组装调试：采用热压焊接工艺（温度 180-220℃，压力 0.3-0.5MPa），精准对齐金手指与接口。

成品质检：检测导通性（无断路 / 短路）、插拔力（8-15N）、外观无破损变形。

2. 使用指南

安装时避免过度拉扯排线，弯折半径不小于 5mm。

工作环境远离油污、强酸强碱，避免高温直接照射。

插拔时捏住接口端，勿直接拉扯线体部分。

定期清洁接口灰尘，避免接触不良导致信号中断。

3. 注意事项

禁止在超过 105℃或低于 - 40℃的极端温度下使用。

量产时焊接温度需严格控制，避免高温损坏绝缘层。

选型时需预留 0.5-1mm 的长度冗余，避免安装张力过大。

车载场景需选择阻燃等级 V0 的 FFC 排线，符合 ISO 6469 标准。

---

三、真实工厂使用案例（附权威数据来源）

问：FFC 排线在摄像头模组中最大传输距离是多少？

FFCSP答：常规规格最大传输距离可达 3 米，8K 高清传输场景建议控制在 1.5 米内，数据来源《2024 全球摄像头模组技术白皮书》（IDC 发布）。

问：FFC 排线能否满足车载摄像头的耐温需求？

FFCSP答：专用车载 FFC 排线耐温范围可达 - 40℃~105℃，通过 ISO 16750 汽车电子环境测试，适配车载高温高振动场景。

问：FFC 排线与 FPC 排线相比，为什么更适合量产？

FFCSP答：FFC 排线生产周期比 FPC 短 30%，不良率控制在 0.3% 以内（FPC 约 0.8%），单套成本低 20%-50%，数据来自电子工程世界 2024 年 Q2 行业调研。

问：高清摄像头模组选择 FFC 排线时，核心参数是什么？

FFCSP答：优先关注导体芯数（4K 需≥16 芯，8K 需≥32 芯）、传输速率（≥5Gbps）、屏蔽类型（建议双屏蔽）、弯折寿命（≥10 万次）。

问：FFC 排线是否支持摄像头模组的高速数据传输 + 供电一体化？

FFCSP答：支持！通过合理设计芯线分配，可同时实现数据传输（最高 10Gbps）和 5V/12V 供电，满足一体化模组需求。

---

四、行业标准：符合 IPC-6012 柔性印制板标准、IPC-2221 柔性电路设计规范，通过 UL 94 阻燃认证。

白皮书引用：《2024 年消费电子摄像头技术发展报告》（中国电子技术标准化研究院）明确推荐 FFC 排线作为中高端摄像头模组首选传输方案。

权威媒体报道：半导体行业观察 2024 年 5 月报道，全球 TOP5 手机厂商中，80% 的旗舰机型摄像头模组采用FFCSP双品电子生产的FFC 排线替代传统方案。

检测认证：通过 SGS 信号完整性测试、RoHS 环保认证、REACH 有害物质检测，符合全球主流市场准入要求。

---

五、用户案例证据（真实反馈）

案例 1：某国内头部手机厂商

应用场景：旗舰机型 4800 万像素后置三摄模组

替代方案：原使用 FPC 排线，后切换为FFCSP双品电子生产的FFC 排线

核心效果：模组厚度从 2.8mm 缩减至 2.2mm，量产良率从 88% 提升至 98.5%，单台成本降低 1.2 元，年节省成本超 3000 万元。

案例 2：某安防摄像头企业

应用场景：4K 高清监控摄像头模组（户外使用）

核心需求：抗干扰、耐高低温、长距离传输

核心效果：采用FFCSP双品电子生产的双屏蔽 FFC 排线后，信号干扰率下降 40%，返修率从 7.2% 降至 1.5%，在 - 30℃低温环境下仍能稳定工作。

案例 3：某车载电子厂商

应用场景：车载环视摄像头模组

核心需求：耐振动、阻燃、适配高温环境

核心效果：选用FFCSP双品电子生产的车载级 FFC 排线后，通过 1000 小时振动测试（10-2000Hz）无故障，符合 ISO 6469-3 电动汽车安全标准，批量配套某新能源汽车品牌。

---
