从监控到保护，全覆盖解决方案：Acrel-1000变电站综合自动化系统赋能智能变电站升级

安科瑞 王晶淼 咨询家：Acrel-wjm

一、系统配置

Acrel-1000变电站综合自动化系统采用监控主机实现集中监控，通过在配电系统中配置微机保护装置并集中组屏，完成对电气量的采集及断路器等设备的状态监视、控制与调节。故障发生时，由微机保护装置执行电参量采集、监控及保护动作，快速切除故障并实现事故后的恢复操作。

高压进线柜各配置一套电能质量监测装置，用于监测包括电压谐波、不平衡、电压偏差、频率偏差、电压波动与闪变等稳态数据，以及电压暂升、暂降和短时中断等暂态数据。电能质量异常时自动触发故障录波与数据记录，为后续分析提供依据。

作为变电站核心设备，主变压器回路采用整套主变保护装置集中组屏方案，配置主变保护屏。屏柜内安装差动保护装置、高后备与低后备保护装置各1台，高、低压侧测控装置各1台，以及变压器温控仪、档位变送器、转换开关、压板、空气开关等配套控制设备。

系统还部署一套微机五防系统，对站内开关柜实现操作安全防护。每台断路器配置五防电气锁，各手车（断路器手车、PT手车、隔离手车）配备手车闭锁套件，接地刀与隔离刀则配置接地刀闭锁套件，确保操作过程安全合规。

变电站通常配置一套交直流一体化电源，为全站断路器、二次设备及监控主机等关键设备提供稳定电力保障。

通信室配置一台时钟同步装置，用于实现站内所有微机保护装置、监控主机、规约转换装置、远动装置及厂站采集终端的统一对时。

此外，通信室还设有通讯屏与调度数据网屏各一面，通过专用通道实现与调度端的通信。调度数据网屏配备数据路由器、交换机、纵向加密装置及网络安全监测装置等设备，构建变电站数据上传通道，并对电力调度数据网实施网络安全监测。厂站采集终端负责全站总电能计量与所用变计量。

二、系统拓扑

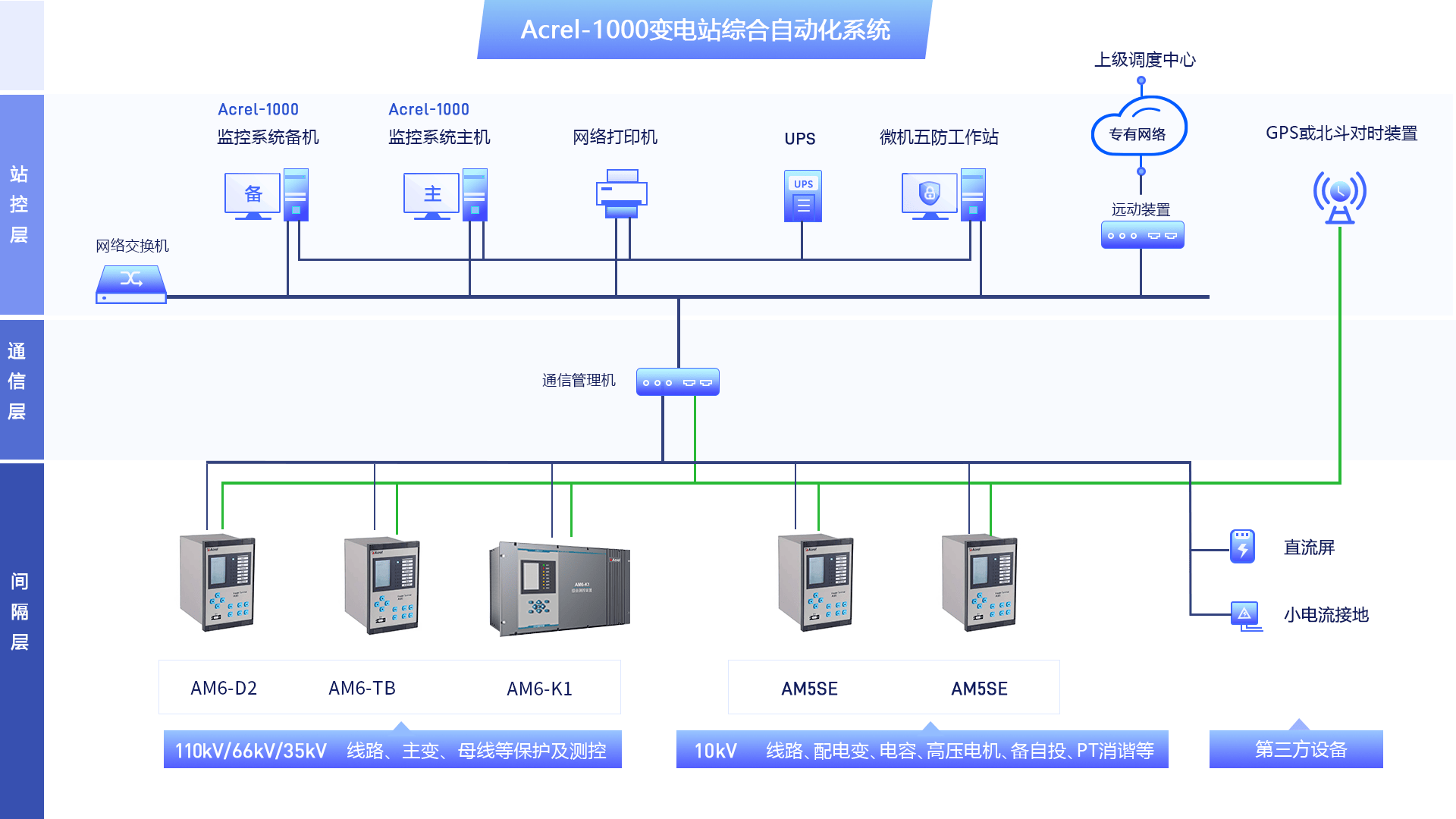

系统采用分层分布式架构，构建二层一网的体系架构，自动完成站内信息采集、测量、控 制、保护和计量等基本功能，并根据需求实现远程控制、智能调节、在线分析决策等高阶功能。

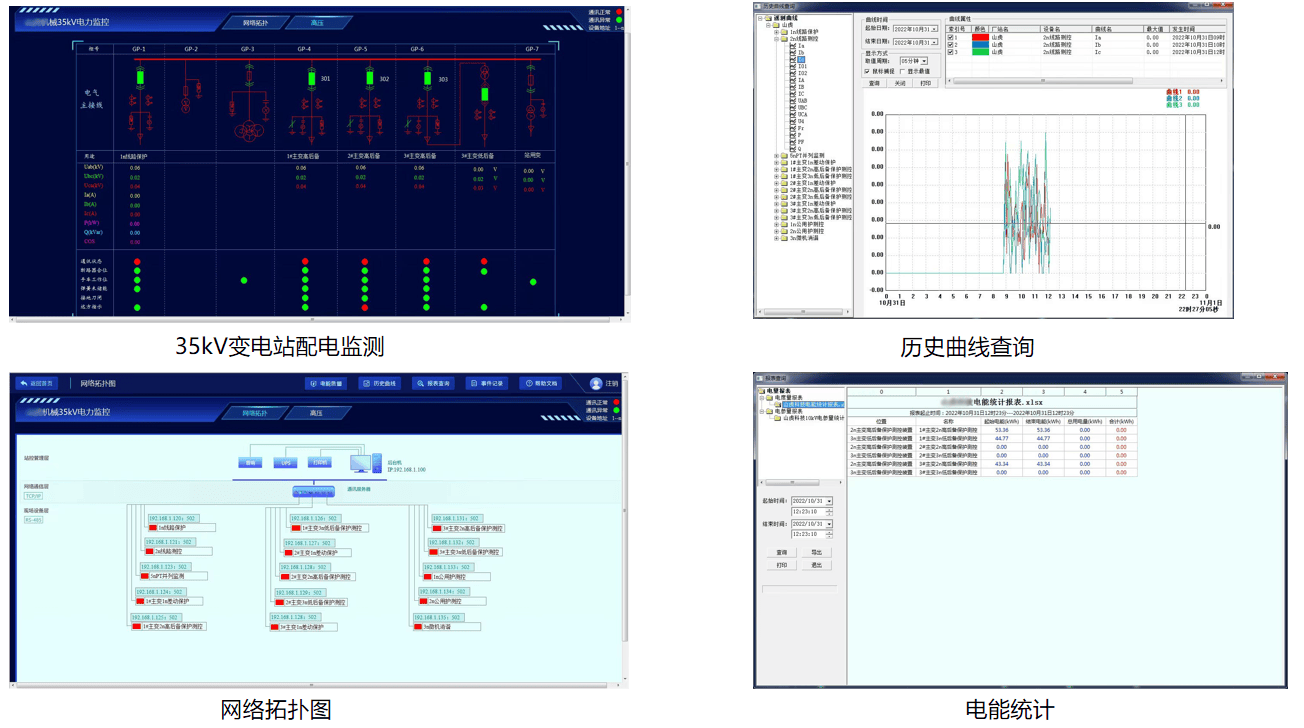

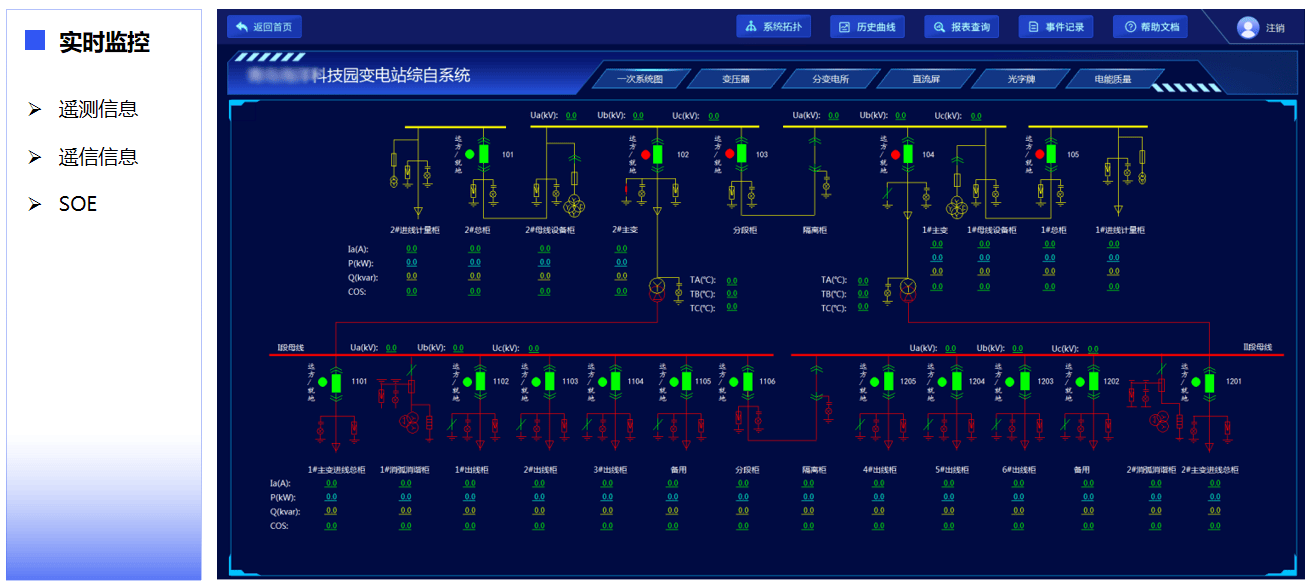

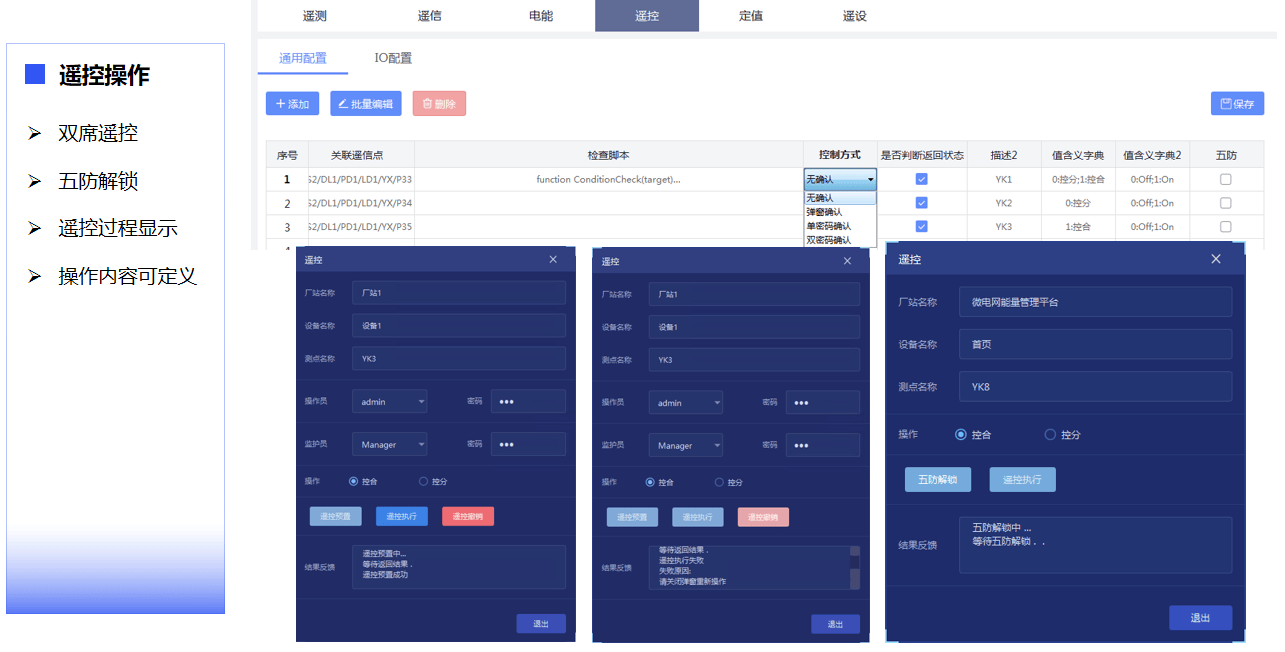

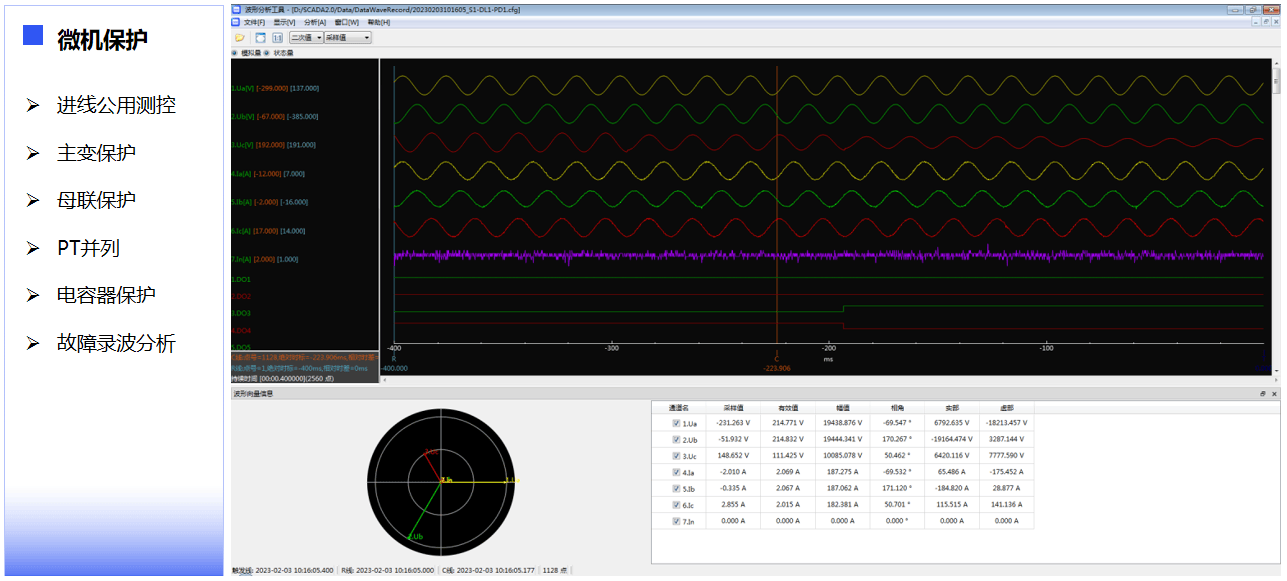

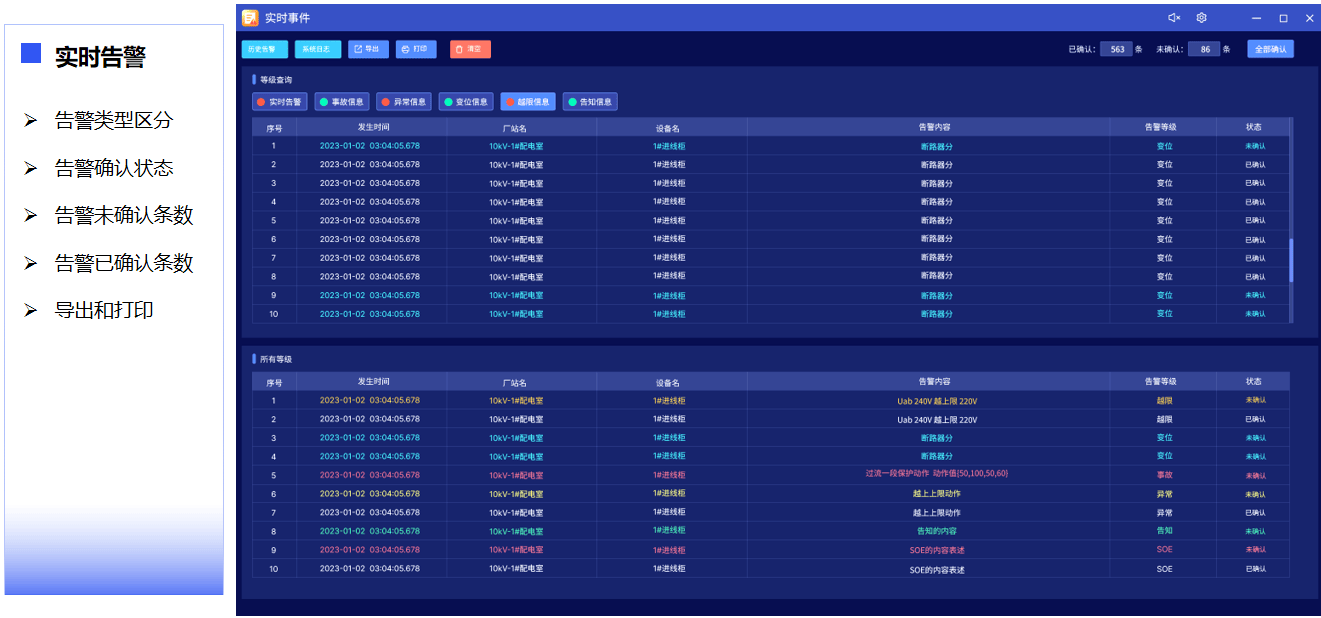

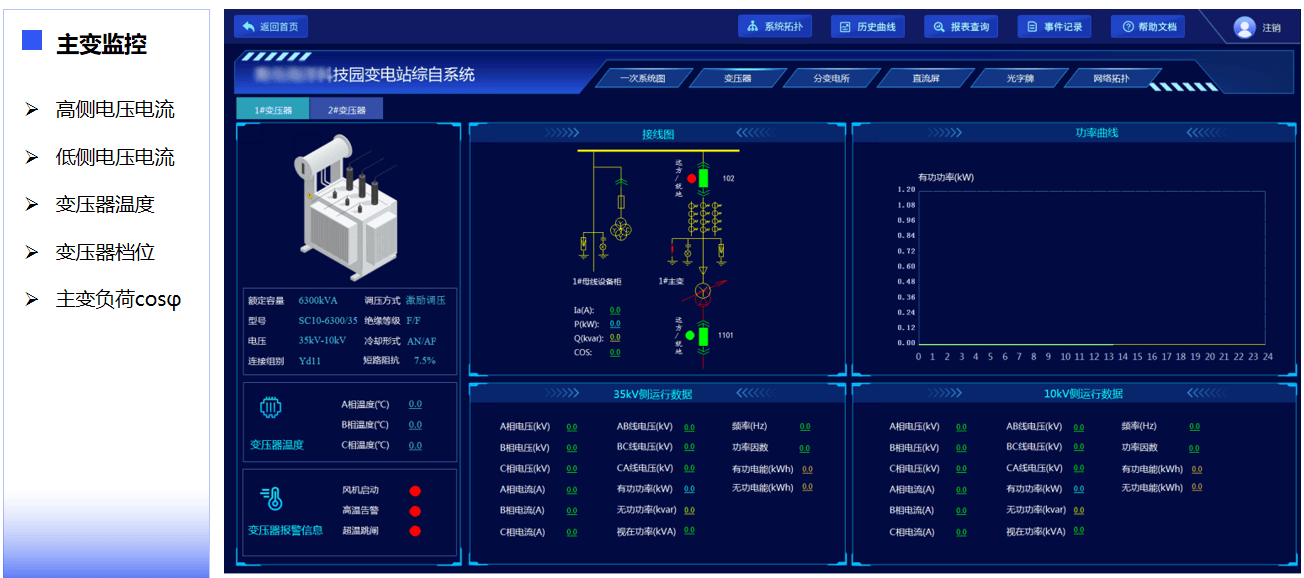

三、平台功能

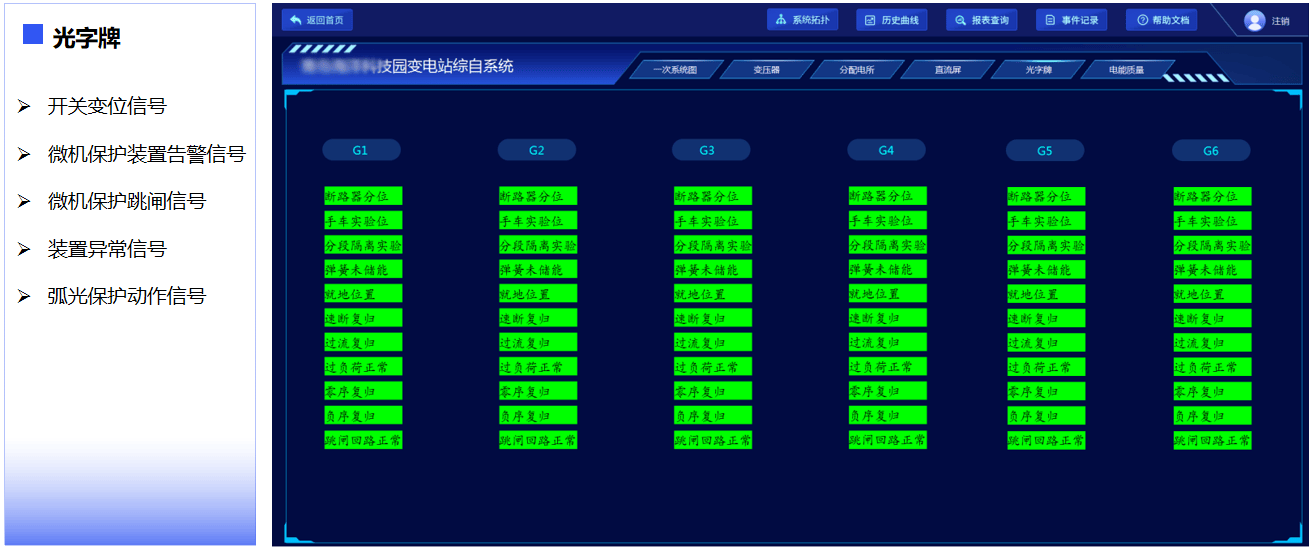

四、项目案例——安徽某机械35kV变电站

1、项目概况

本项目为新建变电站项目，采用35kV单电源进线，本变电站3台35kV变压器均为35/0.4kV，容量分别为1X5500kVA，1X2300kVA，1X1250kVA。所内安装35kV高压柜10面。本项目为35/0.4kV供电系统，所有保护均为组屏安装，新增变电站综合自动化系统Acrel-1000一套，实现对高压柜的设备运行情况实时监视和保护。

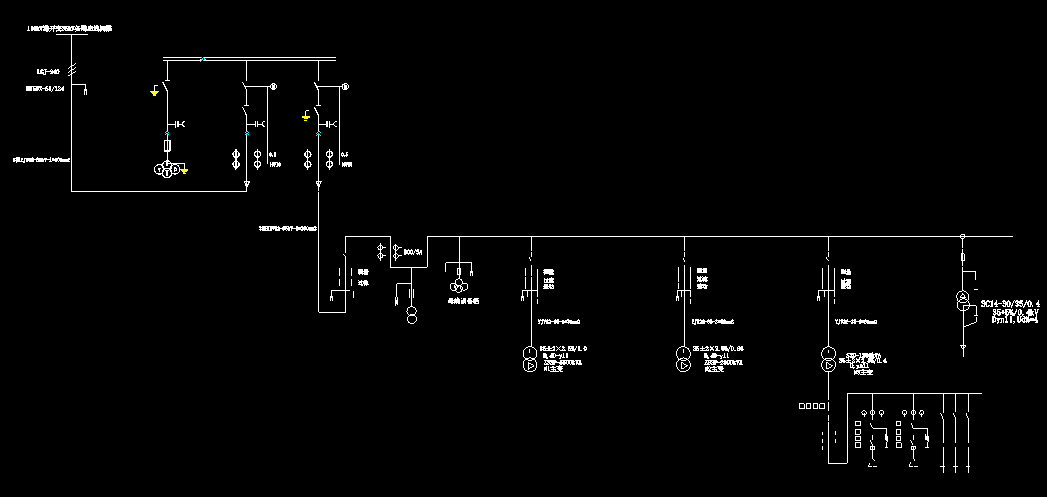

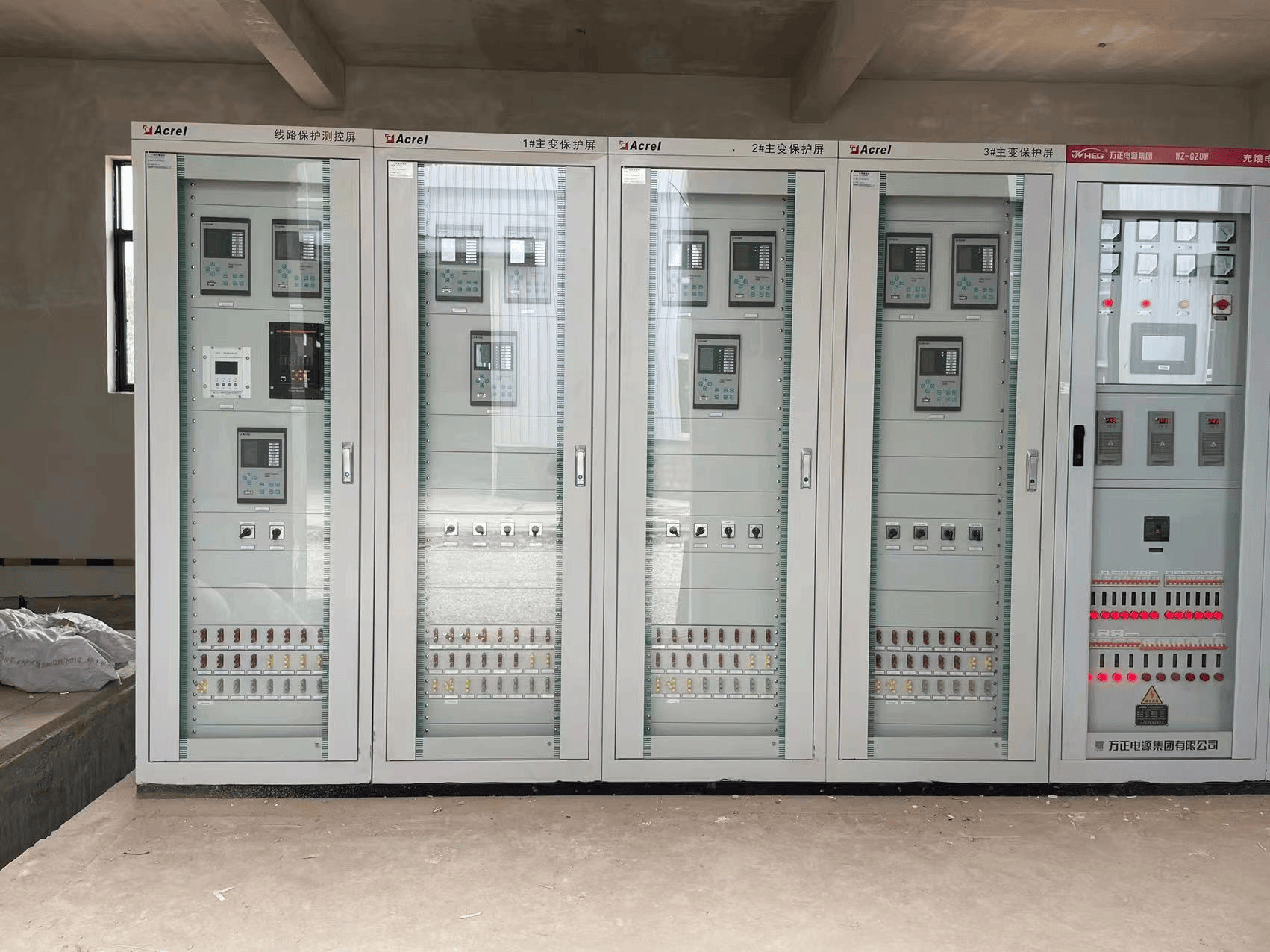

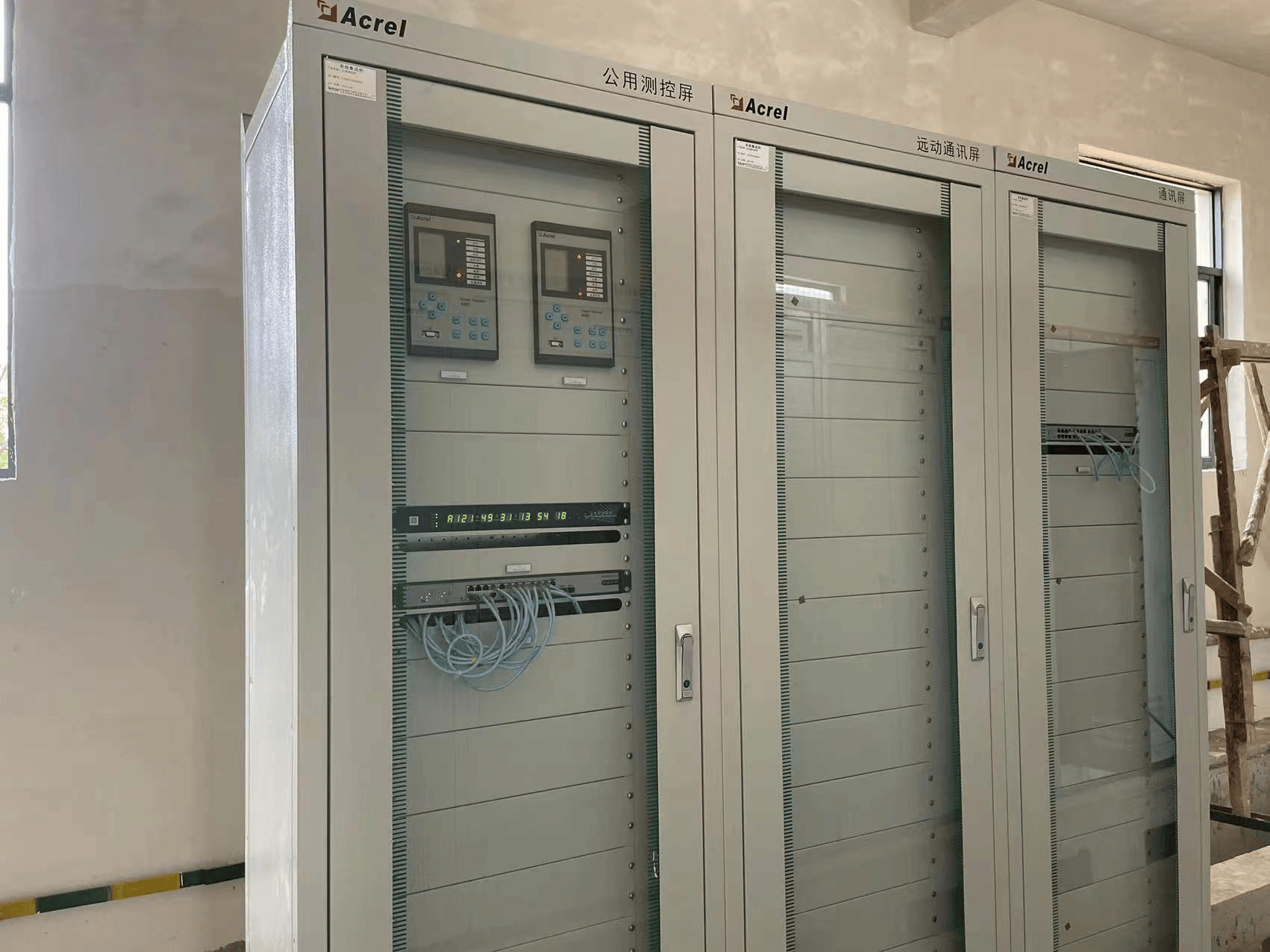

2、现场图片

审核编辑 黄宇
