Microchip发布基于dsPIC33CH系列的全新数字信号控制器

dsPIC33CH系列专为真正的高性能嵌入式控制而打造，满足严格的时间要求。

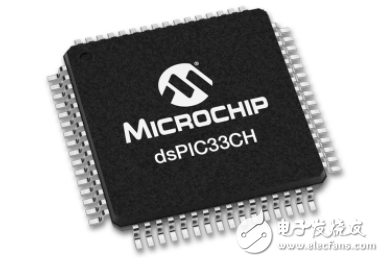

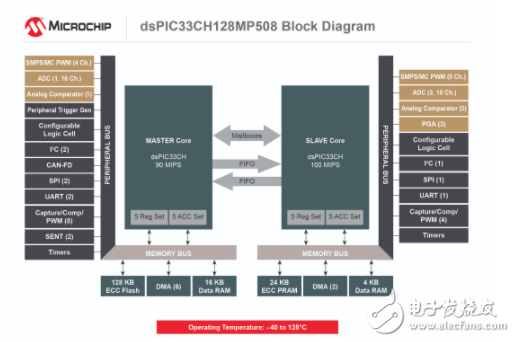

Microchip Technology Inc（美国微芯科技公司）日前发布全新数字信号控制器（DSC），该控制器采用单芯片、双dsPIC DSC内核配置，将为设计高端嵌入式控制应用的系统开发人员带来福音。根据设计，dsPIC33CH的两个内核一个是主核，一个是副核。副核用于执行时间关键型专用控制代码，主核负责运行用户接口、系统监控和通信功能，专为终端应用量身定做。dsPIC33CH还进行了特别设计，从而允许不同的设计团队分别为每个内核单独开发代码，并将两个内核无缝集成到一个芯片中。

dsPIC33CH系列针对高性能数字电源、电机控制和其他需要精密算法的应用进行了优化，这包括无线电源、服务器电源、无人机和汽车传感器。例如，在数字电源中，副核负责管理需要大量数学运算的算法，而主核独立管理PMBus™协议栈，并提供系统监控功能，从而提高整体系统性能和响应能力。在一款器件中将全部工作负载分配到两个DSC内核中通过提高切换频率可以实现更高的功率密度，缩小组件大小。dsPIC33CH系列专为实时更新系统而设计，这对于必须在零停机时间下进行固件更新的电源尤为重要。

在汽车排气扇或汽车泵中，副核专用于管理时间关键型速度和转矩控制，主核管理控制器区域网络灵活数据速率（CAN-FD）通信、系统监控和诊断。 这两个内核可以无缝协作，使先进的算法可以提高效率和响应速度。 此外，dsPIC33CH器件中的每个新内核都设计用于通过以下方式提供比当前dsPIC DSC内核更高的性能：1）更多基于环境选择的寄存器以提高中断响应速度；2）提高数字信号处理器（DSP）性能的新指令，以及3）更快的指令执行速度。

Microchip的MCU16业务部副总裁Joe Thomsen表示：“客户告诉我们，他们面临的最大挑战之一是集成来自多个团队的软件，其中一个团队专注于时间关键型控制代码，其他团队则专注于开发其他应用。我们打造了这款双核产品来简化软件集成并优化需要大量数学运算的应用性能。”

dsPIC33CH系列提供前所未有的集成度，虽然封装只有5 x 5 mm大小，却包含了CAN-FD通信等功能。为了降低系统成本和电路板尺寸，每个内核均提供高级外设，包括高速ADC、具备波形生成功能的DAC、模拟比较器，模拟可编程增益放大器和高分辨率脉宽调制（PWM）硬件。 双内核搭配专用外设可以对内核进行编程，使之相互监控，从而确保功能安全，促进稳健的系统设计。

开发支持

dsPIC33CH受Microchip的 MPLAB®开发生态系统支持，包括可免费下载且备受赞誉的Microchip MPLAB X 集成开发环境（IDE）和MPLAB代码配置器，。

dsPIC33CH Curiosity开发板（DM330028）是一个具有成本效益的灵活平台，可让客户迅速实现功能丰富的原型设计。面向电机控制平台的dsPIC33CH 接插模块 （PIM）（MA330039）可用于Microchip的MCLV-2 和 MCHV-2/3 系统。面向通用平台的dsPIC33CH PIM （MA330040）目前可用于Explorer 16/32 开发板 （DM240001-2）。

供货

dsPIC33CH提供8种封装形式，引脚数从28到80不等，最小尺寸为5 x 5 mm。闪存存储器大小为64至128 KB。

dsPIC33CH Curiosity开发板、用于电机控制开发板的dsPIC33CH PIM和配合Explorer 16/32开发板使用的PIC33CH PIM目前均已供货。

Microchip Technology Inc. 简介

Microchip Technology Inc.（纳斯达克股市代号：MCHP）是全球领先的整合单片机、混合信号、模拟器件和闪存专利解决方案的供应商，为全球数以千计的消费类产品提供低风险的产品开发、更低的系统总成本和更快的上市时间。Microchip总部位于美国亚利桑那州Chandler市，提供出色的技术支持、可靠的产品和卓越的质量。
